32Уточненый расчет валов.

Проверочный расчет валов производят на сопротивление усталости и на жесткость. Расчет на сопротивление усталости заключается в определении расчетных коэффициентов запаса прочности в предположительно опасных сечениях, предварительно намеченных в соответствии с

эпюрами моментов и расположением зон концентрации напряжений. При расчете принимают, что напряжения изгиба изменяются по симметричному циклу, а напряжения кручения по отнулевому циклу. Проверку на сопротивление усталости производят по коэффициенту запаса прочности S. Амплитуда симметричного цикла напряжений при изгибе вала

амплитуда отнулевого цикла напряжений при кручении вала

— результирующий изгибающий момент (МВ и МГ — изгибающие моменты в вертиканой и горизонтальной плоскостях); Мк — крутящий момент; Wм и Wк — моменты сопротивления изгибу и кручению сечения вала: Wм = 0,1d³; Wк = 0,2d³.

Проверочный расчет на сопротивление усталости ведут по максимальной длительно действующей нагрузке. Минимально допустимое значение коэффициента запаса прочности [s] = 1,6...2,5. Расчет валов на жесткость выполняют в тех случаях, когда их деформации (линейные или угловые) существенно влияют на работу сопряженных с валом деталей.

Различают изгибную и крутильную жесткость вала. Изгибную жесткость валов оценивают углом θнаклона, который определяют методами сопротивления материалов. Крутильную жесткость валов оценивают углом закручивания на единицу длины вала.

33Подшипники качения. Классификация и типы. Преимущество подшипников качения по сравнению с подшипниками скольжения:

1. меньше потери на трение; 2. меньше осевые габариты; 3. проще в обслуживании;4дешевле

Недостатки: 1. значительнее диаметральные размеры; 2. хуже воспринимают ударные нагрузки, вследствие линейного или точечного контакта; 3. имеют ограничения по частоте вращения; 4. подшипники не разъемные

Классификация под. качения По направлению воспринимающей нагрузки: 1радиальные (только радиальную нагрузку)2 радиально-упорные и упорно-радиальные (воспринимают радиальную и осевую нагрузку)3упорные – воспринимают только осевую нагрузку)

По форме тел качения и числу их рядов:

0 – шариковый однорядный;1 – двухрядный

2 – роликовый с короткими цилиндрическими роликами;3 – роликовый, самоустанавливающийся (сферический) с бочкообразными роликами

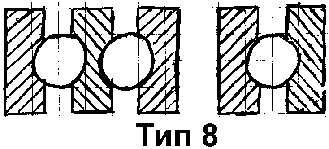

4 – рол. (игольчатый) с длинными цилиндрическими роликами;5 – рол. с витыми цилиндрическими роликами;6 – шар. радиальноупорный. 7 – рол. конический радиально-упорный; 8 – шар. упорный подшипник

9 – рол. упорный подшипник.

В зависимости от размеров и нагрузочной способности подшипники делятся на серии: 1-а и 7-ая – особо легкая, 2-ая серия – легкая, 3-ая – средняя, 4 – тяжелая, 5-ая серия, 6-ая серия – средняя широкая, 8-ая и 9-ая – сверхлегкая. Также существует 5 классов точности: 0, 6, 5, 4, 2.
