Задание 1
Механизм шарнирного четырехзвенника, представленный на рисунке 1.З, состоит из стойки и 3-х подвижных звеньев: кривошипа 1, шатуна 2 и коромысла 3, рисунок 1.З,б. Машинный агрегат, рисунок 1.З,а, работает следующим образом: вращение от вала двигателя передается через двуступенчатый зубчатый редуктор, состоящий из зубчатой цилиндрической ступени и планетарной ступени, на кривошип 1. Вращение кривошипа 1 преобразуется в возвратно-вращательное движение коромысла 3 посредством шатуна 2.
Рисунок 1.З – Схемы механизмов и диаграмма
Производственного сопротивления:
а – схема машинного агрегата;
б – схема механизма шарнирного четырехзвенника;
в – график изменения момента сил производственного сопротивления
Задание 2
Механизм шарнирного четырехзвенника, представленный на рисунке 2.З, состоит из стойки и 3-х подвижных звеньев: кривошипа 1, шатуна 2 и коромысла 3, рисунок 2.З,б. Машинный агрегат, рисунок 2.З,а, работает следующим образом: вращение от вала двигателя передается через двуступенчатый зубчатый редуктор, состоящий из зубчатой цилиндрической ступени и планетарной ступени, на кривошип 1. Вращение кривошипа 1 преобразуется в возвратно-вращательное движение коромысла 3 посредством шатуна 2.
Рисунок 2.З – Схемы механизмов и диаграмма
производственного сопротивления:
а – схема машинного агрегата;
б – схема механизма шарнирного четырехзвенника;
в – график изменения момента сил производственного сопротивления
Задание 3
Кривошипно-ползунный механизм, представленный на рисунке 3.З, состоит из стойки и 3-х подвижных звеньев: кривошипа 1, шатуна 2 и ползуна 3, рисунок 3.З,б. Машинный агрегат, рисунок 3.З,а, работает следующим образом: вращение от вала двигателя передается через двуступенчатый зубчатый редуктор, состоящий из зубчатой цилиндрической ступени и планетарной ступени, на кривошип 1. Вращение кривошипа 1 преобразуется в возвратно-поступательное движение ползуна 3 посредством шатуна 2.

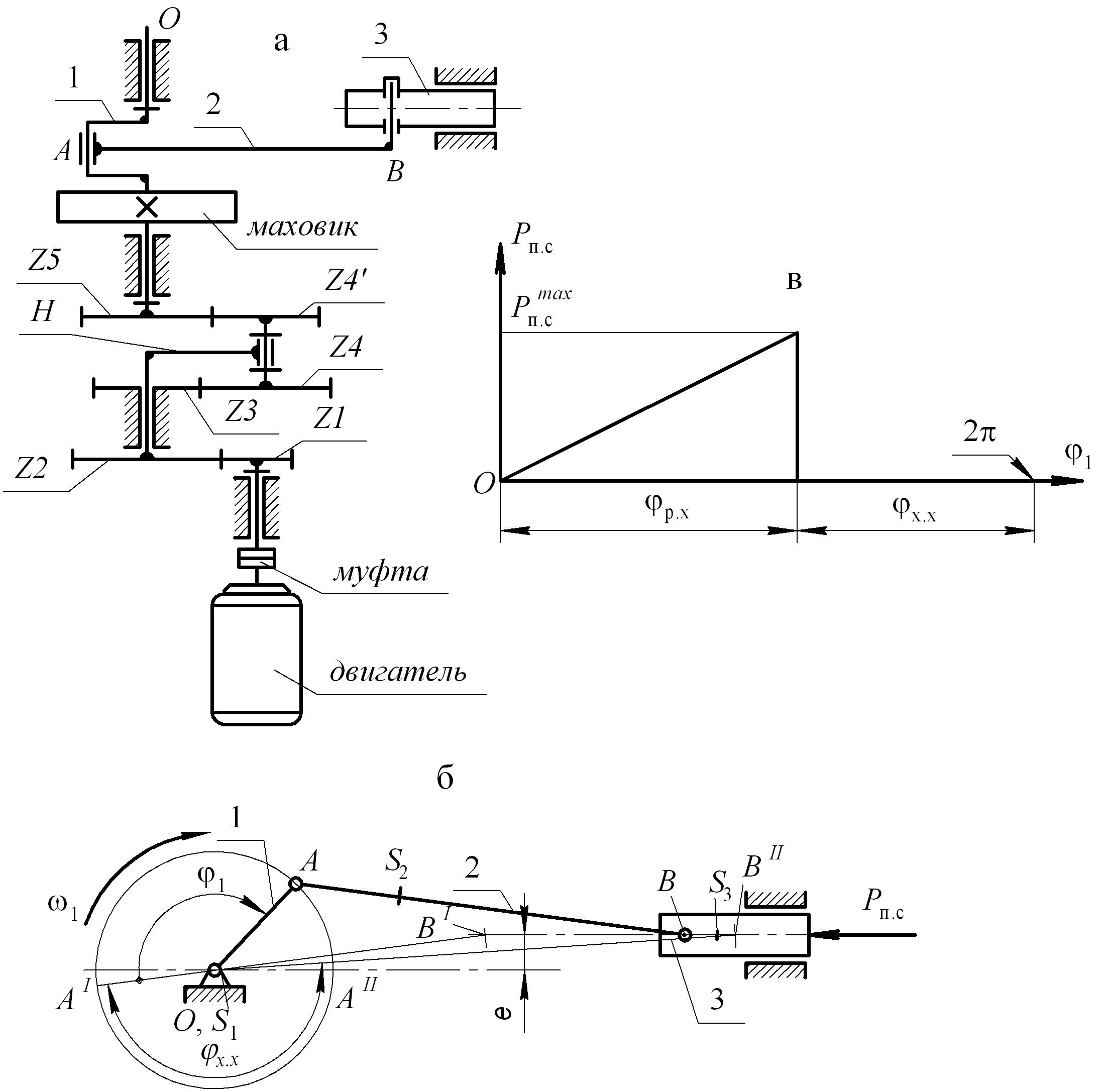

Рисунок 3.З – Схемы механизмов и диаграмма
Производственного сопротивления:
а – схема машинного агрегата;
б – схема кривошипно-ползунного механизма;
в – график изменения силы производственного сопротивления
Задание 4
Кривошипно-ползунный механизм, представленный на рисунке 4.З, состоит из стойки и 3-х подвижных звеньев: кривошипа 1, шатуна 2 и ползуна 3, рисунок 4.З,б. Машинный агрегат, рисунок 4.З,а, работает следующим образом: вращение от вала двигателя передается через двуступенчатый зубчатый редуктор, состоящий из зубчатой цилиндрической ступени и планетарной ступени, на кривошип 1. Вращение кривошипа 1 преобразуется в возвратно-поступательное движение ползуна 3 посредством шатуна 2.
Рисунок 4.З – Схемы механизмов и диаграмма
Производственного сопротивления:
а – схема машинного агрегата;
б – схема кривошипно-ползунного механизма;
в – график изменения силы производственного сопротивления
