3D Электронный измеритель размера (кромкоискатель, датчик касания). Universal Micro Touch.

Рис. 28. 3D Электронный измеритель размера (кромкоискатель, датчик касания). Universal Micro Touch

Прецизионный датчик касания. Повторяемость измерений ± 2 мкм.

Большой ход контактной головки без опасности повреждения: по оси X,Y= ± 7 мм, по оси Z= 3 мм.

Красная лампа и звуковой сигнал сигнализируют о касании. При касании немедленно загарается красная лампа, хорошо заметная с любой стороны датчика.

Контактная головка датчика подводится к кромке детали (для определения ее координат) либо подводится к двум поверхностям для измерения размера. Таким образом возможно измерение высоты, ширины паза, наружного и внутреннего диаметров, определение центра внутреннего диаметра и определение координат кромки детали.

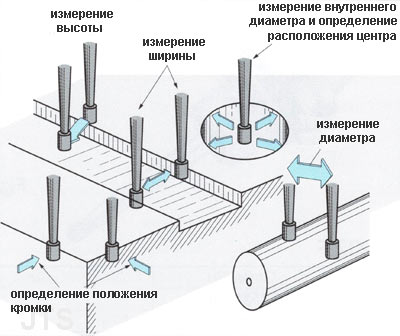

Рис. 29. Схема работы 3D электронного измерителя размера. Universal Micro Touch.

Рис. 30. 3D Электронный измеритель размера (кромкоискатель, датчик касания). Universal Micro Touch

Мгновенная индикация красным светодиодом при очень легком контакте сенсорной головки с деталью.

Идеально подходит для определения центра (Центроискатель) на фрезерных, сверлильных, расточных станках и обрабатывающих центрах.

Повторяемость измерений в пределах 2 мкм.

Защитный механизм против ударов на высокой скорости. Шарик вытягивается на пружине (рисунок 30). Легкая проверка положения относительно поверхности заготовки.

Рис. 31. Схема работы электронного высокочувствительного датчика положения с функцией центроискателя. Touch Point (Electronic sensor)

Рис. 32. Универсальный стрелочный индикатор. Universal Micro Touch

Универсальный стрелочный индикатор модели UDS-1 на магнитном основании позволяет свободно перемещать стрелочный индикатор в пространстве, закрепляя его в нужном положении специальным механизмом. В горизонтальном положении максимальная длина рычага 300 мм. Возможность производить замеры на наружном и внутреннем диаметре, торца и заднего торца и т.д. Магнит в основании Индикатора может быт отключен для его безопасного перемещения.

Рис. 33 Универсальный стрелочный индикатор. Universal Micro Touch

Универсальный стрелочный индикатор модели UDS-2 на чугунном утяжеленном основании, изготовленном с высокой точностью. На основании имеется регулировочный винт для точной регулировки.

Основание с магнитом позволяет закреплять индикатор в различных положениях:



Рис. 34 Универсальный стрелочный индикатор. Universal Micro Touch

Рис. 35. Измеритель высоты. Hight Presetter

Нет необходимости в пробном резании!

Длина инструмента может быть измерена очень быстро и с высокой точностью без повреждения рабочей кромки сверла, фрезы или резца.

Надежное закрепление измерителя на магнитном основании (700Н) делает возможным измерение в ручном режиме на вертикальных и горизонтальных обрабатывающих центрах, а также на токарных станках.

Магнит в основании может быть отключен для безопасного перемещения Измерителя высоты.

Рис.36.Примеры использования Измерителя высоты.

Рис.37.Прибор для измерения инструмента. Tool Presetter.

Micro Tool Presetter, модели NMP-40N и NMP-50N.

Улучшение точности измерений благодаря использованию NIKKEN специальных подшипников.

Простое управление: быстрое измерение размера с точностью 0,001 мм, простой механизм.

Различные функции: выбор измерения диаметра/радиуса на дисплее, установка нуля, измерения в мм/дюймах, удержание в памяти, ввод значений для предустановки, дисплей для минимальных/максимальных значений измерения, проверка допуска и т.д.

Параметр		NMP-40N	NMP-50N
Диапазон измерений	Х (D) Z (L)	D= 0 - 200 мм L= 0 - 300 мм	D= 0 - 300 мм L= 0 - 400 мм
Точность измерений	Ось X Ось Z	0,01/0,001 мм избирательно (диаметр) 0,01/0,001 мм избирательно
Шпиндель		ISO 40	ISO 50
Питание		Батарейка CR2032 (2 шт)
Вес, кг (Размеры, мм)		21 кг (760х480х300)	35 кг (950х580х390)

Рис.38.Жидкокристаллический дисплей.

Рис.39.Tool Presetter

Tool Presetter, модели NTP300, NTP400, NTP500.

Прибор для измерения инструмента с полным набором функций обеспечит увеличение производительности работы для высокопроизводительного дорогого обрабатывающего центра.

Быстрое перемещение обеспечивается двумя двигателями.

Пневматическое устройство закрепления инструмента гарантирует надежное измерение и высокую точность.

Высокоточная шкала по обеим осям.

Параметр		NTP300XZ-50(40)	NTP400XZ-50(40)	NTP500XZ-50(40)
Диапазон измерений	Х (D) Z (L)	D= 0 - 300 мм L= 50 - 500 мм	D= 0 - 400 мм L= 50 - 500 мм	D= 0 - 500 мм L= 50 - 600 мм
Точность измерений	Ось X Ось Z	0,002 мм (диаметр) или 0,001 мм (радиус) 0,001 мм
Шпиндель		BT30/40/50 или IT40/50
Питание		100 В; 0,5 кВА		220В; 1,2 кВА
Вес, кг (Размеры, мм)		300 кг (1220х950х1850)	400 кг (800х1200х1900)	700 кг (1800х1400х2400)

Рис.40.Цифровой дисплей.

ОПРАВКИ С ПОДАЧЕЙ СОЖ

Японская компания NIKKEN выпускает два вида оправок с подачей СОЖ: со сквозной подачей через оправку и с подачей СОЖ через фланец.

Рис.41.оправка NIKKEN со сквозной подачей СОЖ

Рис.42.оправка NIKKEN с подачей СОЖ через фланец

Оправки NIKKEN могут использоваться при подаче СОЖ под высоким давлением (до 7 МПа). Они используются в стандартных сверлильных патронах, фрезерных патронах, а также в оригинальных патронах NIKKEN: SLIM CHUCK, MINI-MINI CHUCK, DREAM-CUT HOLDER.

Фрезерный патрон NIKKEN с подачей СОЖ

Рис.42.Фрезерный патрон NIKKEN с подачей СОЖ

• Максимальное давление СОЖ - 7 МПа.



Патрон SLIM CHUCK с подачей СОЖ

Рис.43.Патрон SLIM CHUCK с подачей СОЖ

• Максимальное давление СОЖ - 7 МПа.

• Простой дизайн, малый диаметр патрона.

• Высокая скорость вращения.

• Высокая точность.

Оправка DREAM-CUT HOLDER с подачей СОЖ

Рис.44. Оправка DREAM-CUT HOLDER с подачей СОЖ

• Максимальное давление СОЖ - 7 МПа.

• Эффект гашения вибрации.

• Высокая скорость.

Патрон MINI-MINI CHUCK с подачей СОЖ

Рис.45.Патрон MINI-MINI CHUCK с подачей СОЖ

• Максимальное давление СОЖ 7 МПа.

• Скорость вращения до 30000 об/мин, балансировка G2.5

• Биение в пределах 3 мкм.

Сверлильный патрон NIKKEN с подачей СОЖ

Рис.46.Сверлильный патрон NIKKEN с подачей СОЖ

• Максимальное давление СОЖ 1 МПа.

Опрпавка с боковым зажимом (для сверления)

Рис.47.Опрпавка с боковым зажимом (для сверления)

Максимальное давление СОЖ - 7 МПа.

ПОВОРОТНЫЕ СТОЛЫ CNC

Японская компания NIKKEN, без преувеличения является мировым лидером по производству станочных поворотных столов. Исключительная надежность, безупречное качество и длительный срок эксплуатации - вот те качества, благодаря которым столы NIKKEN заслужили признание во всем мире.

Поворотные и поворотно-наклонные столы позволяют добавить одну или две контролируемые оси к существующему станку. CNC столы NIKKEN для станков и обрабатывающих центров благодаря своему высокому качеству допускают работу под нагрузкой в течении 24 часов в сутки.

Червяк из высококачественной углеродистой стали прекрасно работает при высоких скоростях вращения.

Червячное колесо поворотных столов NIKKEN изготовлено из специальной стали, а зубья подвергнуты ионному азотированию. Твердость поверхности зубьев червячного колеса - HV-930 (на глубину 0,1 мм), твердость сердцевины зуба - HRC36. Такая обработка обеспечивает восприятие поворотным столом высоких нагрузок на протяжении длительного времени без ухудшения качества и точности обработки детали.

По сравнению с поворотными столами, в которых установлены червячные колеса из традиционных материалов (фосфористая бронза, алюминевая бронза), столы NIKKEN обладают более высокой стойкостью к нагрузкам и гораздо большей долговечностью. Степень износа червячной передачи NIKKEN во много раз ниже аналогичной других производителей, изготовленной, например, из фосфористой бронзы (см рисунок).

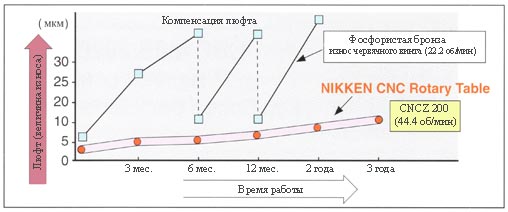

Рис.48.Степень износа червячной передачи NIKKEN

Опыт компании NIKKEN в разработке зубчатых зацеплений и глубокое изучение работы колесно-червячной пары позволили создать высокоскоростные поворотные столы со скоростью вращения планшайбы до 44,4 об/мин. Вращение червячного винта создает масляную пленку, препятствующую контакту металл-металл, удаляющую продукты износа, позволяющую получить высокую жесткость системы и добиться высокой износоустойчивости.

Компания NIKKEN использует в создании поворотно-наклонных столов технологии, запатентованные в Японии, США и Европе. Благодаря этим новейшим разработкам, 5-и осевые столы NIKKEN отличаются от аналогов отсутствием вибрации при любом угле наклона и прекрасно подходят для одновременной многоповерхностной обработки деталей, включая силовое сверление и торцевое фрезерование.

Условно поворотные и поворотно-наклонные столы NIKKEN можно разделить на несколько типов. Вот некоторые из них:

Рис.49.Горизонтальный поворотный стол NIKKEN

Рис.50.Поворотный стол NIKKEN

Рис.51.Поворотный стол с возможносью наклона вручную от 0° до 90°.

Рис.52.Поворотный стол с задним расположением двигателя.

Рис.53.Поворотно-наклонный стол NIKKEN (5-и осевой поворотный стол).

Рис.54.Поворотный стол высокой жесткости и точности.

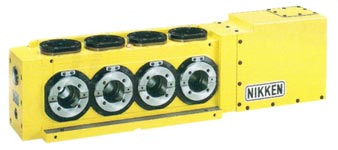

Рис.55.Многошпиндельный поворотный стол NIKKEN.

Рис.56.Поворотный стол с верхним расположением двигателя.

Рис.57.Многошпиндельный поворотно-наклонный стол NIKKEN (многошпиндельный 5-и осевой поворотный стол).



NIKKEN выпускает круглые столы различных размеров и с разными характеристиками. Начиная от компактных поворотных столов с диаметром планшайбы от 105 мм (вес стола всего 30 кг), заканчивая горизонтальными поворотными столами с диаметром планшайбы до 1200 мм, весом 1300 кг.

Максимальная скорость вращения для некоторых моделей столов - 44,4 об/мин. Высокоскоростные поворотные столы серии Z подходят для высокоскоростного фрезерования поверхности лопаток турбин.

Внешние присоединительные размеры столов могут быть различными в зависимости от типа привода.
