Дуговые перенапряжения.
Они существуют в сетях с изолированной нейтралью.
Длительность дуговых перенапряжений соизмерима с длительностью перемежающейся дуги.

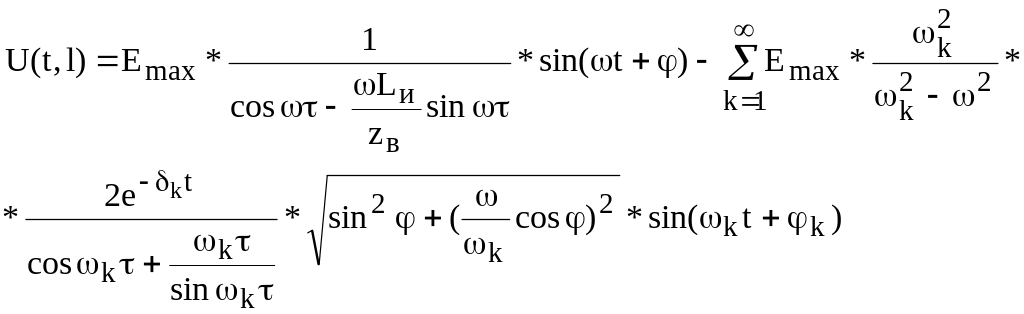

ЭДС на шинах до включения линии: Emaxsin(t+)=Eш.
k – декремент затухания на k–ой частоте.
, где С0 – скорость света.
=314 1/с
k – k-ый корень уравнения.
– угол между током и напряжением в момент коммутации.
Угол коммутации на определенной частоте:
.
На каждой частоте затухание происходит со своей характеристикой.
Если происходит АПВ, на линии остается остаточный заряд. За время бестоковой паузы заряд разрядится не успевает и при включении он обычно бывает большей величиной.

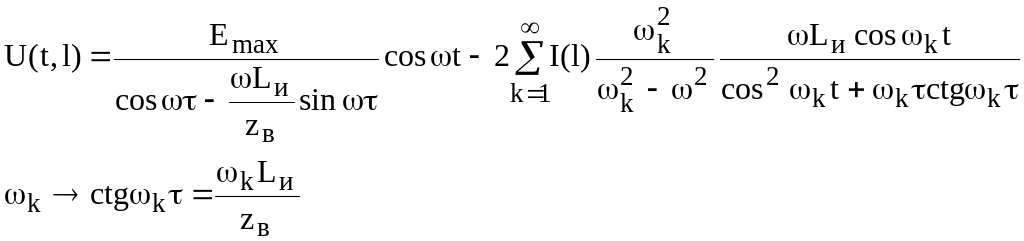

При АПВ и наличии остаточного тока напряжение на конце будет рассчитываться так:
Пока контакты выключателя не замкнуты происходят стримерные разряды с частотой k и только после замыкания устанавливается дуга с =50Гц.
U0 берется с учетом знака остаточного заряда на линии.
При увеличении паузы АПВ происходит уменьшение остаточного заряда и уменьшение уровня перенапряжения.
tапв, с |
0,2 |
0,4 |
0,6 |
0,8 |
1,0 |
|
U0/Emax |
в хорошую погоду |
1,1 |
0,9 |
0,8 |
0,7 |
0,65 |
в плохую погоду |
0,5 |
0,25 |
0,1 |
0,05 |
0,01 |
В плохую погоду перенапряжение меньше за счет быстрого стекания заряда по изоляторам.
Коэффициент внутренних перенапряжений:
Но берутся среднеарифметические параметры: математическое ожидание и среднеквадратичное отклонение k.
k – среднеквадратичное отклонение распределение амплитуды.
Ударный коэффициент равен или больше 1.
О тключение к.З.
Откл. Q2.
Откл. к.з.Q1.
Напряжение в точке после размыкания контактов:
U(x)=Uн(x)–U(x)
U(x) изменяется в точке после размыкания контактов.
Uн(l)=0
*
1, т.к. – частота источника, а 1 первая гармоника собственных колебаний в колебательном контре. 1 всегда больше , т.к. * имеет большую величину, но не может быть .
kуд1, kуд2 – ударные коэффициенты при Umax1 и Umax2.
уд=1,75(kуд1–kуд2)
При оценке перенапряжений при 3-х фазном АПВ нужно учитывать следующие соображения:
Если на ЛЭП, где имеются электромагнитные трансформаторы напряжения и нет реакторов, на время паузы АПВ включаются низкоомные резисторы, ускоряющие стекание заряда с проводов ЛЭП. При этом значения и уд при успешном АПВ, те же что и при оперативном включении ненагруженной ЛЭП.
=1,61 уд=0,183
Если на ЛЭП отсутствуют средства по ускорению стекания заряда с неповрежденных фаз, то тогда мы можем условно считать, что начальное значение напряжения остаточного заряда статистически не зависит от паузы АПВ. Мы считаем в этом случае, что начальное значение остаточного напряжения согласуется с нормальным законом распределения.
U0=0,75Uф 0=0,16 =1,69 уд=var
Для оценки перенапряжения при однофазном АПВ в электропередачи:
=1,5 уд=0,12
Если линия длинная и имеется устройство поперечной компенсации, это приводит к перенапряжениям, возникающим на поврежденных фазах, как во время протекания тока к.з., так и после отключения к.з.
Перенапряжения в длинных линиях за счет емкостного эффекта
Длинную линию можно представить в виде:
x=jL
b=jC
Обозначим характеристики этого состояния.
С увеличением длины линии емкость и индуктивность увеличиваются, при этом xL и xC уменьшаются.
Если xL=xC возникает условие резонанса.
Когда строим кривую, мы рассматриваем идеальный случай, т.е. нет активных потерь и короны, а этого быть никак не может.
Если напряжение поднимется выше Uрабmax, то мощность на проводе по всей его длине может быть соизмерима с мощностью системы.
М естная корона – это несколько процентов потерь, всегда присутствует на ЛЭП. Корона – это дополнительная емкостная проводимость и активные потери. Коронирование можно представить, так что каждая ячейка дополняется активными сопротивлениями и емкостью.
В силу этого кривая будет иметь вид:
Чем больше мощность системы, тем больше ее индуктивное сопротивление. Если мощность, передавая по ЛЭП соизмерима с мощностью системы, то xи0. Длительность таких резонансных перенапряжений десятки и сотни секунд. Для изоляции подстанции это очень большое время.
На длинных линиях делают такую защиту, чтобы она настроила резонансный контур, допустим, поставив реактор, напряжение в конце линии будет маленькое.
Функция реакторов снятие перенапряжений за счет емкостного эффекта. При этом уменьшается динамическая устойчивость линии, что тоже не очень хорошо. Тогда стали использовать специальное реле и искровой промежуток, тем самым, увеличивая устойчивость.
Разрядники и ОПН в этом случае не помогут, т.к. они снижают уровень грозовых и коммутационных перенапряжений.
Феррорезонансные перенапряжения
Они возникают, если выполняются условия:
наличие нелинейной индуктивности L;
несимметричный режим;
r0.
К онтур, в котором возникают феррорезонансные перенапряжения можно представить в виде:
Феррорезонансные перенапряжения в сетях с глухозаземленной нейтралью
При кз феррорезонанса не возникает, т.к. появляются большие потери.
Представим , что произошел обрыв провода без падения на землю (допустим вблизи подстанции).
У неповрежденных фаз стекание тока на землю есть, но он очень маленький.
Uэ=0,5Uф
Можно попасть в тот и другой режим, т.е. происходит самопроизвольное смещение нейтрали, т.е. происходит феррорезонансный скачок. Такие резкие скачки опасны для межвитковой изоляции.
Очень часто феррорезонансные перенапряжения вызывают ТН.
Феррорезонансные перенапряжения в сетях с изолированной нейтралью
Uэ=1,5Uф – наиболее распространенный случай в сетях с изолированной нейтралью, так что разрядники и ОПН в этом случае не помогут. Поэтому либо вообще не допускать такого случая (программные мероприятия), либо добавить активное сопротивление. Реле нужно в тех случаях, когда нельзя работать без разомкнутого трансформатора.
В настоящее время добавляют в нейтраль резистор, и характеристика принимает вид:
Способы ограничения перенапряжений
Система защиты от перенапряжений:
Ограничение перенапряжений;
Исключение возможности перенапряжений:
а. Схемные мероприятия (в том числе сопротивление в нейтрали);
б. Оперативные мероприятия.
Возможно исключить коммутационные мероприятия при плановых коммутациях и АПВ.
а и б – ограничения резонансных мероприятий.
Рассмотрим основные средства ограничения перенапряжений:
А. Защитные аппараты (ПЗ, РТ, РВ, ОПН)
Принцип действия – отвести в землю энергию перенапряжений.
Б. Применение резисторов.
Благодаря способам А мы можем ограничить грозовые, аварийные коммутационные перенапряжения (в том числе дуговые), а способы Б ограничивают резонансные перенапряжения.
В. Выключатели 2-х ступенчатого действия.
Существует способ защиты от перенапряжения управление моментом коммутации выключателя (при этом свободные колебания могут быть исключены), отслеживание угла сдвига между I и U, скорости дионизации среды. Для этого должна быть очень точная механика, как самого выключателя, так и его привода.
Мероприятия 2 ограничены регламентом, схема должна оставаться функциональной.
Применение резисторов тоже не всегда возможно. Для глубокого ограничения перенапряжений (грозовых и коммутационных) используют коммутационные аппараты (ОПН).
кз;
откл. Q2;
откл. Q1;
tапп;
Q1 на ВЛ, при этом на ЛЭП остается остаточный заряд U0, поэтому снижение этой величины это выключатель 2-хступенчотого действия.
Д К – дополнительный контакт.
ШР – ступенчатый резистор.
П рименение опн
Для разных участков схема замещения ОПН разная. 1.
Ток имеет емкостно-омический характер.
Rв обусловлено неизменной во всей области воздействующих напряжений проводимостью, определяемой температурой отрезка.
Rn обусловлено проводимостью и определяющее ВАХ всего резистора в области рабочих напряжений и перенапряжений.
Rв определяется объемным сопротивлением гранул оксида цинка и представляет собой проводимость нелинейного резистора при больших значениях тока.
L следует учитывать в режимах быстрорастущих больших импульсных токов.
2. 3. 4.
П римерная структура материала:
Температура обжига t0обж13000С.
Также присутствует висмут, сурьма, кобальт, марганец.
Оксид цинка составляет 90% всей керамики.
Нелинейность и стабильность характеристики зависит от наличия и состава других материалов керамики, режима обжига материалов, от температуры варистора и окружающей среды и формы, протекающего через резистор тока.
Существует система аварийного выхлопа, необходимая, когда объем, выделяющихся газов очень большой.
В момент протекания большого тока контакт между зернами становится почти равным 0.
U=AI, где – вентильность
I, А |
10-4 |
1 |
500 |
|
0,02 |
0,03 |
0,1 |
U 100=Uост на варисторе при I=100А.
Для нелинейного резистора первоначальное значение имеет температурный режим, определяющий каково равновесие и термическая устойчивость.
