2.3 Проект производства работ по возведению земляного полотна

В курсовом проекте спец. поток по возведению земляного полотна включает в себя 2 частных потока:

1. возведение земляного полотна из привозного грунта.

2. возведение земляного полотна путем перемещения грунта из выемки в насыпь.

Исходные данные:

• Автомобильная дорога III технической категории.

• Длина автомобильной дороги ∑L = 3000м

• Суммарная протяженность насыпи: ∑L_н = 2250м.

• Суммарная протяженность выемки: ∑L_в = 750м.

• Суммарный объем насыпи: ∑V_н = 91750м³.

• Суммарный объем выемки: ∑V_в = 16180м³.

• Объем карьерного грунта V_р.н. = 59697 м³.

• Объем грунта, перемещаемого из насыпи V_р._в.=22983 м³.

Ширина насыпи по верху на уровне дна корыта при принятой толщине дорожной одежды 0,65 м и крутизне откосов 1:1,5 составляет 14,50 м.

Толщину срезаемого растительного слоя грунта устанавливают по согласованию с землепользователем. В курсовом проекте принята толщина этого слоя 0,15 м

2.3.1 Комплектование специализированного отряда и выбор ведущих машин

Частный поток N1. Возведение земляного полотна из привозного грунта

Работы ведутся согласно технологической карты:

Разработка грунта I категории по трудности разработки из сосредоточенного резерва в автосамосвалы с транспортировкой на расстояние до 5,8 км.

Исходные данные:

• карьер автомобильной дороги расположен на пикете ПК09+00;

• длина карьерной дороги - 5 км;

• среднее расстояние транспортировки грунта – 5,8 км.

• объем работ V_р.н. = 59697 м³.

• карьерный грунт – песок средней крупности.

Основные работы. Состав работ:

1. разработка грунта в карьере экскаватором с погрузкой в автомобили-самосвалы;

2. подвозка грунта автомобилями-самосвалами в насыпь;

3. послойное разравнивание грунта в насыпи бульдозером;

4. послойное увлажнение грунта водой до оптимальной влажности (при необходимости);

5. послойное уплотнение грунта самоходными катками на пневматических шинах при 10 проходах по одному следу.

Проектом предусмотрено послойное возведение земляного полотна. Отсыпка насыпи с учетом толщины снимаемого растительного слоя грунта принимается в четыре слоя по 0 ,4 м каждый.

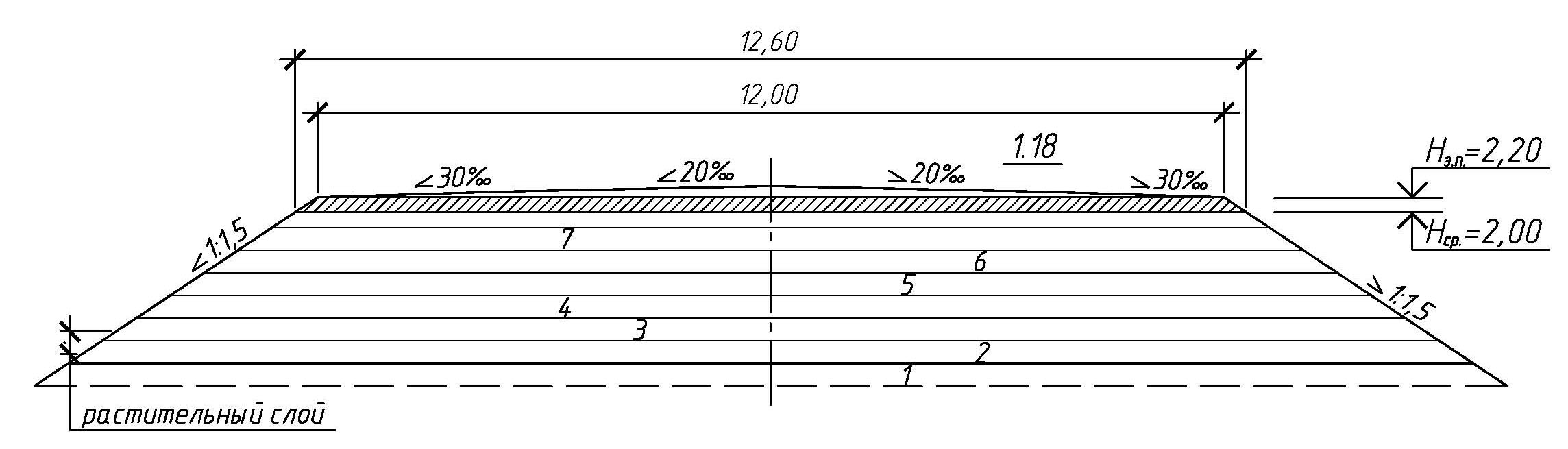

Рисунок 6 – Средний поперечник

В основном технологическом процессе, ведущей машиной является экскаватор , вместимость ковша 1,6 м³.

Транспортировка грунта производится автосамосвалами грузоподъёмностью 13т. Разворот машин в пределах земляного полотна.

Послойное разравнивание бульдозером мощностью: 96 (130) кВт (л.с.).

Полив водой уплотняемого грунта насыпей, Машиной поливомоечной 6000 л.

Послойное уплотнение отсыпаемого грунта, самоходным вибрационным катком массой 2,2 т.слоями по 0,4 м – 5 проходов по одному следу.

Планировка откосов и полотна насыпей механизированным способом, производим автогрейдером среднего типа 99 (135) кВт (л.с.), экскаватором одноковшовым дизельным на гусеничном ходу

Устройство сливной призмы и кюветов в насыпи, производим экскаваторы траншейные многоковшовые цепные , вместимость ковша 12 л, автогрейдеры среднего типа 99 (135) кВт (л.с.), катки полуприцепные на пневмоколесном ходу с тягачом 15 т.

Разработка грунта с погрузкой на автомобили-самосвалы экскаваторами с ковшом вместимостью 1,6 (1,25-1,6) м3, группа грунтов: 1

ГЭСН01-01-012-07. Норма времени на 1000 м³ для I категории грунта по трудности разработки – Н_вр =10.28 маш-часа.

Вычисляем сменную производительность машин^

м3/см. 30.

Длина захватки:

м. 31.

Темп потока:

п.м/сутки. 49.

,

Принимаем l_зах = 25м.

Подвозка грунта автосамосвалами КАМАЗ 5511 грузоподъемностью 13 т

Потребное количество грунта 59697 м³

где 50.

T – рабочее время, 8ч.;

К_в – коэффициент использования рабочего времени, 0.85;

Q_А – грузоподъемность автомобиля самосвала, 13т.;

L_кар – расстояние возки, 5,8км.;

v_ср - средняя скорость, 27км/час;

t₁+t₂ – время погрузки и разгрузки, 0.25 часа;

50.

Послойное разравнивание грунта бульдозером с перемещением грунта на 50 м.

ГЭСН01-01-031-02.

Норма времени на 1000 м³ при толщине слоя 0,4 м – 0,46 Н_вр = 47,96 маш-часа:

м³/смена. 30.

Полив водой уплотняемого грунта насыпей.

ГЭСН01-02-006-01

Машины поливомоечные 6000 л

Норма времени на 1000 м³ -13.91 маш.-час.

м³/смену. 30.

Требуемый объём воды

51.

г де 0.05- потеря воды.

Послойное уплотнение грунта вибрационными катками 2,2 т при пяти проходах по одному следу.

ГЭСН01-02-003-04

. Норма времени на 1000 м³ при толщине слоя 0,4 м -Н_вр =1,6 за 1 проход по одному следу, на каждый последующи проход добавлять – Н_вр =1,6 0,08. Разворот в пределах насыпи.

м³/см. 30.

Заключительный этап. Состав работ:

1. Планировка верха земляного полотна и откосов насыпи.

2. Уплотнение верха земляного полотна.

1. Планировка откосов и полотна насыпей механизированным способом

Производится экскаваторами одноковшовыми дизельными на гусеничном ходу, Автогрейдеры среднего типа 99 (135) кВт (л.с.).

Источник обоснования ГЭСН01-02-027-12. Норма времени на 1000 м². за 1 проход составляет Н_вр=1.0 маш/ч, Н_вр=1.64 маш/ч.

Сменная производительность Автогрейдеры среднего типа 99 (135) кВт (л.с.):

м²/смену. 30.

Длина захватки:

31.

Принимаем l_зах = 550 м.

Сменная производительность экскаватора одноковшового дизельного на гусеничном ходу.

м²/смену. 30.

Длина захватки:

31

Принимаем l_зах = 350 м.

Уплотнение верха земляного полотна прицепными катками на пневмоколесном ходу 25 т:

Источник обоснования ГЭСН01-02-001-02.

Производится катками на пневмоколесном ходу 25 т.

Норма времени на 1000м³ Н_вр = 1.38 маш-часа за 1 проход по следу.

Н_вр = 1,38*2+1,38=4,14 маш-часа за 3 прохода по следу. 52.

30.

31.

Принимаем l_зах = 450 м.

Частный поток N2. Возведение земляного полотна путем перемещения грунта из выемки в насыпь.

Работы ведутся согласно технологической карты:

Разработка выемки грунта I категории по трудности разработки путем продольного перемещения грунта бульдозером на расстояние до 50 м.

Исходные данные:

• начало выемки ПК 13+70;

• длина выемки – 750 м;

• длина насыпи из выемки – 500м;

• расстояние перемещения – 410м;

• объем работ V_р.в. = 22983 м³

• грунт выемки – супесь тяжёлая

Основные работы. Состав работ:

1. разработка и перемещение грунта из выемки в насыпь;

2. послойное разравнивание грунта;

3. послойное увлажнение грунта

4. послойное уплотнение грунта

В данном технологическом процессе, ведущей машиной является скрепер самоходный с ковшом вместимостью: 8 м3

1. Разработка грунта с перемещением скреперами самоходными с ковшом вместимостью: 8 м3.

Источник обоснования: ГЭСН01-01-024-02

Норма времени на 1000м³ Н_вр =37,05+3,7*1,1=41,12 маш-часа (расстояние перемещения 410м).

30.

Длина захватки:

31.

Принимаем l_зах = 6 м.

2. Послойное разравнивание грунта с перемещением до 10 м бульдозерами мощностью: 96 (130) кВт (л.с.),.

Объем грунта на разравнивание равен половине привозного грунта.

Источник обоснования ГЭСН01-01-031-02.Норма времени на 1000м³ Н_вр = 20,24 маш-часа.

30.

Послойное увлажнение грунта водой до оптимальной влажности, определенной

по ГОСТ 22733-77

ГЭСН01-02-006-01 Полив водой уплотняемого грунта насыпей машиной поливомоечной 6000 л.

Норма времени на 1000 м³ при толщине слоя 0,6 м Н_вр = 13,91маш-часа:

м³/смена 30.

Требуемый объем воды:

м³/смена, 53.

где - - потери воды (принимаем от 3% до 5%)

Послойное уплотнение грунта

ГЭСН01-02-003-04. Уплотнение грунта вибрационными катками 2,2 т за 6 проходов по одному следу при толщине слоя: 60 см.

Норма времени на 1000 м³ = 0,68+0,68*5=4,08 маш-часа. Разворот в пределах насыпи.

м³/см. 30.

Заключительный этап.

1. Профилирование откосов выемки.

2. Нарезка и планировка канав.

3. Профилирование верха земляного полотна.

4. Доуплотнение верха земляного полотна в выемке.

1. Планировка откосов выемок механизированным способом.

Длина откоса:

. 22.

Площадь откоса:

. 23.

24.

Производится экскаваторами одноковшовыми дизельными на гусеничном ходу, Автогрейдеры среднего типа 99 (135) кВт (л.с.).

Источник обоснования ГЭСН01-02-027-12. Норма времени на 1000 м². за 1 проход составляет Н_вр=1.0 маш/ч, Н_вр=1.64 маш/ч.

Сменная производительность Автогрейдеры среднего типа 99 (135) кВт (л.с.):

м²/смену. 30.

Длина захватки:

31.

Принимаем l_зах = 550 м.

Сменная производительность экскаватора одноковшового дизельного на гусеничном ходу.

м²/смену. 30.

Длина захватки:

31.

Принимаем l_зах = 600 м.

2.Устройство сливной призмы и кюветов в выемках.

Источник обоснования ГЭСН01-01-047-02 .

Машина: экскаваторы траншейные многоковшовые цепные, Автогрейдеры среднего типа 99 (135) кВт (л.с.) , катки полуприцепные на пневмоколесном ходу с тягачом 15 т .

Норма времени на 100м³ Н_вр = 3,09 маш-часа.( экскаваторы траншейные многоковшовые цепные), Н_вр=0,36маш.-час(Автогрейдеры среднего типа 99 (135) кВт (л.с.)), Н_вр=3,9 маш.-час (катки полуприцепные на пневмоколесном ходу с тягачом 15 т).

Экскаваторы траншейные многоковшовые цепные 30.

31.

Принимаем l_зах=200м.

Автогрейдеры среднего типа 99 (135) кВт (л.с.)

30.

Катки полуприцепные на пневмоколесном ходу с тягачом 15 т

30.

Vр=Sк*2*Ly=0.7*2*750=1050 54.

4. Доуплотнение верха земляного полотна прицепными катками на пневмоколесном ходу 25 т.

Источник обоснования ГЭСН01-02-001-02.

Каток дорожный прицепной на пневмоколесном ходу 25 т.

Норма времени на 1000м³ Н_вр =1,38+1,38*2=4,14 маш-часа за 3 прохода по следу.

30.

Длина захватки:

31.

Принимаем l_зах = 130 м.
