15.Классификация арматуры. Виды арматурных изделий.

Классификация арматуры

Все арматурные стали, в зависимости от их механических характеристик, делятся на классы. К одному классу относят стали, имеющие одинаковые механические характеристики, независимо от их состава.

В основе классификации – механическая характеристика – предел текучести.

Классификация стержневой арматуры(горячекатаной)

Горячекатаная стержневая арматура А. Ее выпускают 7 классов. Нумерация римскими цифрами.

А-I( в ГОСТе А240) – изготавливаются из стали 3 (мягкой) и имеет минимальный предел текучести. Она гладкая и выпускается в стержнях или мотках.

- гладкий стержень.

По внешнему виду можно определить класс арматуры.

В СНиП 52-01-2003 и ГОСТе – другие обозначения:

А-II (А 300) – арматура периодического профиля. Выступы по спирали для обеспечения сцепления с бетоном..

спираль. Из мягкой стали.

A-III (А 400) – периодического профиля. Выступы располагаются в Елочку. Изготавливаются из мягкой стали. Из А-III получают высокопрочную арматуру при упрочнении вытяжкой

Из А-I – А-III могут изготавливать сетки и каркасы.

Высокопрочные стали

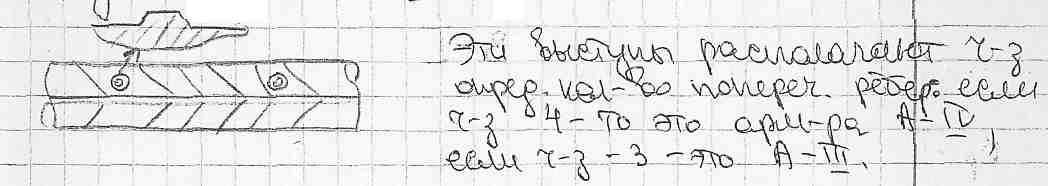

А-IV (A 600)- периодического профиля в елочку. Чтобы не путать, окрашивают концы в красный цвет или делают конусообразные выступы. Ее устанавливают с предварительным напряжением.

А-V (A 800)

A-VI (A 1000)

A-VII (A 1200)

В зависимости от назначения и способа изготовления, существуют разновидности арматуры. Используются специальные индексы в обозначении классов.

t – эта арматура термически упрочнена (разогревают до и резко охлаждают. Затем до 400 и т.д. Так она набирает прочность).

К – коррозионно-стойкая арматура (она не ржавеет). Существует межкристаллическая коррозия. Внешне ее не видно.

С – свариваемая сталь. Имеет химические добавки, улучшающие свариваемость.

Выпускают еще сталь А_С-II – это хладостойкая арматура. При низких температурах сталь становится хрупкой. В этих случаях используют арматуру северного исполнения.

Проволочная арматура(получают из горячекатаной путём вытяжки)

В-I – обыкновенная арматурная проволока диаметром 3, 4 и 5 мм. Гладкая. Практически не используется.

В_р-I – рифленая, т.е. периодического профиля арматурная проволока. Используется для изготовления сеток. По прочности сопоставима с А-III; чуть прочнее.( ).

Высокопрочная проволока В-II и Вр-II (В 1100…В 1500).

Арматурные изделия

При изготовлении ж/б конструкций арматура может устанавливаться как в виде отдельных стержней, так и в виде сеток и каркасов.

Сетки и каркасы могут быть:

1. Вязаные

2. Сварные

Сетка – это стержни в продольном и поперечном направлении, которые соединяются либо вязальной проволокой, либо электросваркой. Сетки и каркасы вяжут по месту. Их используют и сейчас (сетки). при малых объемах.

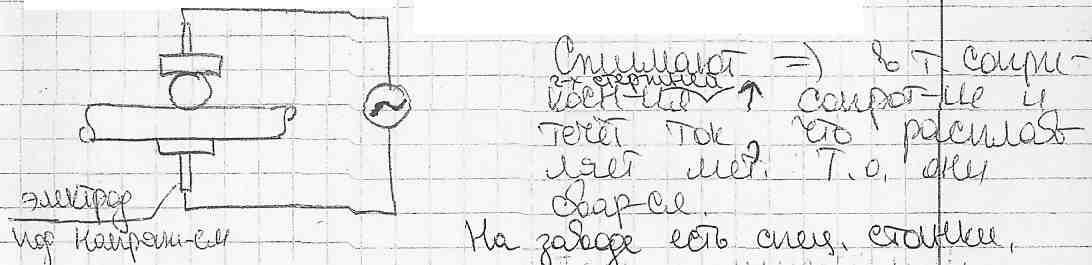

Сварные сетки и каркасы получают при помощи точечной или контактной сварки.

Маркировка сеток.

На стройку сетки поставляют виде мотков.

Как правило сетки выполняют из арматуры класса В-I, A-III. Арматура А-II редко используется, т.к. она менее прочная, а по стоимости такая же как А-III. А-I используется когда надо арматуру гнуть.

Проволочный канат

К-7

К-19 свит из 19 проволок. Канат с предварительным напряжением.
