36Методика теплотехнического расчета

1 Исходные данные

1.1 Место строительства – г. Астрахань .

1.2 Объект – жилое здание.

1.3 Зона влажности– 3сухой.

1.4 Влажность воздуха в помещении – , расчетная температура внутреннего воздуха .

1.5 Влажностный режим помещения – нормальный.

1.6 Условия эксплуатации ограждающих конструкций – Б.

1.7 Теплотехнические показатели и коэффициенты:

– коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху – ;

– нормативный температурный перепад – ;

– коэффициент теплоотдачи внутренней поверхности ограждающей конструкции – ;

– коэффициент теплоотдачи наружной поверхности ограждающей конструкции – .

1.8 Климатические параметры:

– расчетная температура наружного воздуха – ;

– продолжительность отопительного периода -167 сут.

– средняя температура отопительного периода – = -1,2°С.

2 Расчет

2.1 Градусосутки отопительного периода:

= (20+1,2)·167 = 3541 ° С·сут.

2.2 Требуемое сопротивление теплопередаче:

=0,00035·3541+1,4=125,5 м ·°С/Вт. Где – коэффициенты

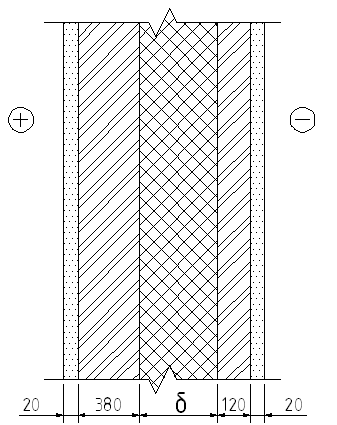

2.3 Конструкция наружной стены показана на рисунке 1.

2.4 В таблице 1 приведены параметры материалов наружной стены.

Таблица 1

Материал слоя	, кг/м3	, Вт/(м×°С)	Толщина слоя, мм
Сложный раствор	1700	0,7	20
Кирпич керамический пустотный	1400	0,52	120
Теплоизоляционный слой- пенополистирол	350	0,09	180
Кирпич керамический пустотный	1400	0,52	380
Цементно – песчаный раствор	1800	0,76	20

2.5 Условное сопротивление теплопередаче наружной стены:

≥ R_req

0,2/0,7 +0,12 /0,52 + δ₃/0,09 + 0,38/0,52+0,02/0,76 ≥ R_req

δ₃ ≥ 180мм

Берем утеплитель толщиной 180 мм.

2.5. Определяем условное сопротивление теплопередаче наружной стены R₀:

R₀ = 1/α_int + R_k +1/α_ext = 3,1 (м² ·ºC)/Вт, где R_k термическое сопротивление ограждающей конструкции.

2.6. R₀ = 3,1(м² ·ºC)/Вт > R_req = 3,03(м² ·ºC)/Вт

2.7. Температурный перепад:

Δt₀ = n(t_int + t_ехt) / R₀ · α_int = 1(20+26) / 3,17·8,7 = 1,67 ºС ≤ Δt_n = 1,65 ºС.

2.8. Толщина стены:

= 720 мм

Поскольку условия соблюдаются, принятая конструкция стены является удовлетворительной.
