26. Скатные крыши. Форма. Уклон.

Крыша — один из главных элементов здания, защищающих его от воздействий извне: дождя, снега, мороза, солнечной радиации, пыли, вредных веществ и др. Она должна выдерживать ветровые и снеговые нагрузки, соответствовать противопожарным нормам, а кроме того, выполнять декоративные функции. Виды крыш. Крыша состоит из несущей (стропила, обрешетка) и ограждающей (кровля) частей. В одноэтажных домах и коттеджах применяются главным образом скатные крыши с различным уклоном в зависимости от материала кровли. Существует несколько видов скатных крыш (рис. 2):

1. двухскатные, опирающиеся на 2 наружные стены равной высоты;

2. вальмовые, торцевые скаты которых выполнены в виде скошенных треугольников, а боковые — в виде трапеций;

3. односкатные, которые опираются на 2 наружные стены разной высоты;

4. ломаные (мансардные) двухскатные, каждая плоскость которых представляет собой 2 прямоугольника, соединенных между собой под тупым углом;

5. шатровые, 4 ската которых выполнены в виде одинаковых треугольников, сходящихся в одной точке;

6. полувальмовые двухскатные, у которых верхние части торцевых стенок срезаны в виде треугольника — вальмы.

7. Самыми экономичными являются односкатные крыши с уклоном не более 5%: они позволяют максимально использовать внутреннее пространство здания и могут служить потолком в хозяйственных постройках (гаражах, сараях, банях, навесах и т. д.), не требующих его строгой горизонтальности.

Вальмовая крыша лучше, чем все о стальные, выдерживает ветровые нагрузки, но ее строительство требует определенных профессиональных навыков.

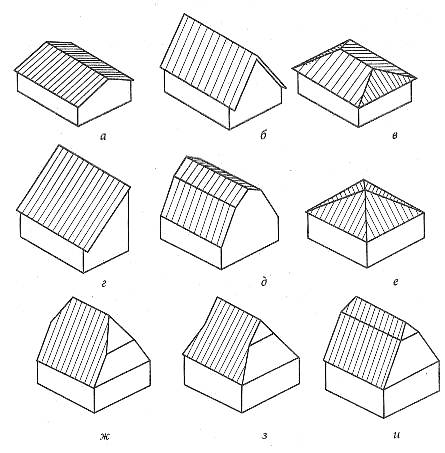

Рис. 2. Виды скатных крыш: а — пологая двухскатная; б— крутая двухскатная; в — вальмовая четырехскатная; г — односкатная; д — ломаная двухскатная; е - шатровая четырехскатная; ж,з,и — полувальмовые четырехскатные (мансардные)

27. Схемы стропильных конструкций скатных деревянных крыш. Конструкции стропильной системы.

Главные части стропильной структуры скатной крыши

1. верхний прогон;

2. средний прогон;

3. стропильная нога;

4. чердачная балка;

5. промежуточная балка;

6. лежень;

7. мауэрлат;

8. стойка;

9. наугольник или распорка;

10. подкос или опора;

11. ригель;

12. стяжка конька;

13. к райняя распорка

.Обрешетка: прибиваемый к стропилам ряд реек (или досок) для последующего несения на него кровельного покрытия

.

Контр-брусья: набиваются поверх стропил и обеспечивают воздушный слой кровельной пленки на расстоянии минимально 2 см.

Стяжки конька (накладки): встроенные поблизости от коньковой перекладины (короткие бруски для скрепления отдельных пар стропил, располагаются горизонтально, их поперечное сечение 5/10-10/10 см).

Кобылки: короткие элементы (набитые внизу на стропила), размещаемые на участке вдоль карниза очень крутых крыш, смягчающие угол склона крыши и соответственно интенсивность стока воды.

Мауэрлат: бруски, накладываемые на 40 см выше чердачного перекрытия или наружные стены, служащие для опирания стропильных ног, принимающие нагрузку на сгиб, могут быть вертикальной, стоячей и горизонтальной позиции.
