31 Окна. Типовые размеры. Конструктивные решения. ГосТы

Изделия подразделяют на два типа:

- Р - с раздельными переплетами;

- С - со спаренными переплетами.

Деревянная часть изделий должна соответствовать требованиям ГОСТ 11214 и ГОСТ 23166:

- для типа Р - внутренним элементам окон и балконных дверей типа Р;

- для типа С - наружным элементам окон и балконных дверей типа Р и черт.2-19 настоящего стандарта.

Стандартизация оконных блоков и проемов

Как правило, процесс проектирования зданий любого типа предусматривает определения размеров оконных проемов, с учетом требований интенсивности освещения комнат. Данный показатель зависит от назначения постройки, ее габаритов, и уровня естественного солнечного освещения в той или иной географической точке. Не менее важное значение имеет светопропускная способность оконного блока.

Исходя из строительных норм и правил, процентное соотношение площади оконного поема и величины помещения, рассчитывается по общепринятой формуле. Эти же стандарты дают нормированное значение коэффициента освещения общественных и жилых помещений, которые расположены южнее 60 градусов и севернее 45 градусов широты. Все показатели должны учитывать обязательную чистку стекол хотя бы дважды в год для зданий, которые находятся не в загрязненных районах города, и 4 раза в год, для зданий с серьезными выделениями продуктов горения и подобных элементов. К примеру, если здание находится южнее общепринятых 45 градусов северной широты, то освещенность нужно умножать на коэффициент, равный 0,75, если здание расположено севернее 60 градусов, то коэффициент увеличивается в 1,2 раза. Кроме всего прочего, на светопропускную способность проема влияют такие показатели, как количество стекол и расстояние между ними. За счет преломления световых лучей и поглощением света больше, чем двумя стеклами, освещенность помещения может значительно ухудшиться.

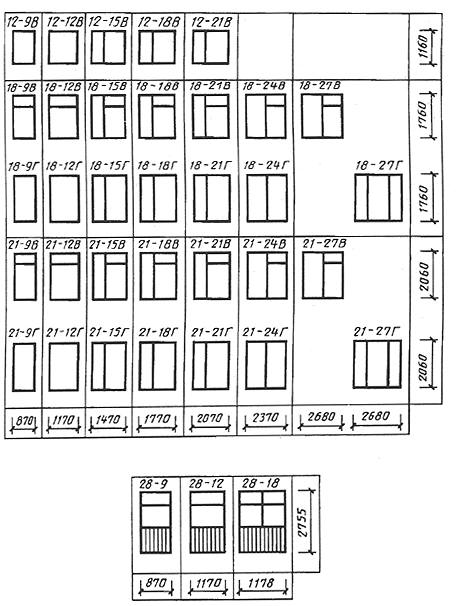

Тем не менее, существуют типовые ГОСТ на размеры окон. Отметим, что указанные в ГОСТ размеры в наибольший степени отвечают параметрам тех или иных зданий и при необходимости могут корректироваться. Исходя из видов оконных рам выделяют типовые размеры окон, которые распространяются на:

оконные блоки двойного остекления;

тройного остекления;

одинарное остекление, террасные рамы.

ГОСТ 11214-86, 23166-99 предусматривает влажность в 8-12% и стандартные размеры оконных проемов высотой в 60; 90; 120; 135; 150 и 180 см и шириной 60; 90; 100; 120; 135; 150 и 180 см.

Общепринятые стандартные размеры окон состоят из совокупности элементов сечений и непосредственно стекол. К примеру, возьмем стандартный оконный блок, ширина которого составляет 1320 мм, боковые сечения равны 85 мм., среднее сечение — 130 мм, при этом ширина стекла в каждой створке должна быть не менее 525 мм. Причем с каждой стороны в оконную обвязку должно входить по 7,5 мм стекла. Исходя из нехитрых подсчетов, заключим, что видимая ширина стекла равно 510 мм. Так же стандартные размеры оконных проемов зависят от конструкции стен и размеров четверти.

Размеры окон жилых помещений

Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь. Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.

Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно. Рассчитывая размеры мансардных окон, обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.

Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.

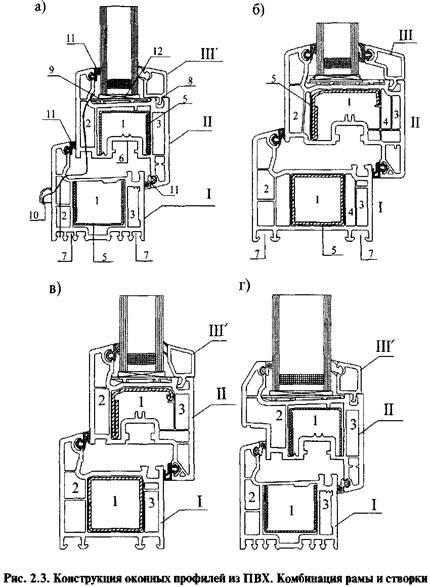

Наиболее распространенные в настоящее время профили имеют три камеры (рис. 2.3) - основную камеру (поз. 1), дренажную камеру (в ряде источников - предкамеру) (поз. 2) и камеру для крепления фурнитуры (поз. 3). При этом трехкамерный профиль применяется далеко не всегда. Все крупные производители предлагают вариации профилей, различающиеся по количеству камер (см. рис. 2.3), что дает возможность проектировщику более гибко адаптироваться к конкретным решаемым задачам. Так, например, в профиль может быть добавлена дополнительная камера для повышения его термического сопротивления (рис. 2.3. б), или же, наоборот, одна из камер может быть ликвидирована в пользу более мощного армирования (рис. 2.3. в) для восприятия повышенных статических нагрузок.

Рама и створка могут иметь наружные поверхности, расположенные в одной плоскости или же смещенные друг относительно друга. При расположении рамы и створки вровень, в профиле появляются дополнительные камеры - предкамеры, что дает возможность устанавливать остекление большей толщины. Такие конструкции называются одноплоскостными (рис. 2.3.г).

Рассмотрим назначение каждой камеры на примере комбинации рамы и створки (рис. 2.3).

Основная камера служит для установки усилительного вкладыша (армирующего профиля—в дальнейшем - армирования). Сечение усилительного вкладыша и толщину стенок принимают на основании статического расчета профиля на действие ветровых нагрузок, при этом принимая во внимание возможность температурных деформаций. Армирующие вкладыши, как правило, выполняются из оцинкованной стали, реже — из алюминия и стеклопластика, и предохраняют профили от избыточных прогибов, которые могут иметь место вследствие низкого значения модуля упругости ПВХ (см. Табл. 2.1). Ветровая нагрузка на армирующий вкладыш передается через горизонтальные ребра жесткости в дренажной камере, а также через саморезы, посредством которых осуществляется крепление армирования к профилю. Таким образом осуществляется совместная работа ПВХ и стали в оконном профиле.

Геометрия основной камеры профиля створки предусматривает наличие так называемого евр0пазт(иоз .6, рис. 2.3), предназначенного для установки основных элементов фурнитуры (главного механизма с закрепленной в нем оконной ручкой; кронштейнов, обеспечивающих поворотное или поворотно-откидное открывание створки и др.).

а) трехкамерные рама и створка (система Plus lee aortline 3-К); б) пятикамерные рама и створка

(система Veka Softline 70 мм); в) трехкамерная рама и створка (система Veka EuroLine 58 мм);

г) одноплоскостная комбинация рамы и створки (система PlusTec Softline 3-K).

I - профиль коробки (рама), II - профиль створки (створка), III — штапик, ПГ-штапик с

коэкструдированным уплотнением;

1 — основная камера, 2 — дренажная камера (предкамера), 3 — камера для крепления

фурнитуры, 4 — дополнительная камера для увеличения термического сопротивления, 5 —

армирование, 6 — паз для крепления фурнитуры, 7 — пазы для крепления дополнительных

профилей, 8 - паз для крепления штапика, 9 — наклонный фальц для отвода воды, 10 —

водоотвод, 11 - уплотнения, 12 - подкладка под стеклопакет

При этом петлевая группа закрепляется в камере для крепления фурнитуры.

(поз. 3, рис. 2.3). Отборочный профиль конструируется таким образом, чтобы крепежные шурупы всегда проходили бы через две стенки, что повышает усилие выдергивания их из профиля, действующее при открытом положении окна.
