15.Кпд аэс разного типа: характеристика его составляющих.
На КПД АЭС влияет тип станции:
1. одноконтурная станция:
2.двухконтурная:
3.трехконтурная:
η.э - абсолютный электрический КПД турбоустановки
η.р – кпд реактора.
η.тр – потери в трубах во все контурах.
η.пг-парогенератор
16.Расход пара и теплоты на кэс.
1.Расход пара.
Из этого уравнения находим D0,который определяет какой и сколько котлов необходимо для выработки Nэ.
- Удельный расход пара на выработку ЭЭ(кг/кВт*ч)
Для наших блоков с КПД 40% d0 примерно равен 3-3,1
Nэ=300МВт,тогда D0=950т/ч
Nэ=800МВт,тогда D0=2500т/ч
Чем экономичнее блок, тем удельный расход пара меньше
2.Расход теплоты:
По удельному расходу теплоты проводят оценку тепловой экономичности установки.
Затраченная теплота на турбоустановку без ПП:
С ПП:
Тогда удельный расход теплоты для турбоустановки:
17.Расход топлива на кэс и аэс.
1.КЭС
Удельный расход топлива ,являющийся в нашей стране основным показателем тепловой экономичности электростанций ,может быть определен из уравнения теплового баланса:
Bпк-общий часовой расход топлива,Qн_р – низшая удельная теплота сгорания топлива.
Тогда удельный расход топлива:
кг/кВт*ч
Для условного топлива, с низшей теплотой сгорания Q=29300 кДж/кг (7000ккал)
кг/кВт*ч
bу бывает как брутто, так и нетто bу_нетто > bу_брутто
2.АЭС
Расход ядерного топлива на АЭС является таким же показателем тепловой экономичности, как и расход условного топлива, так как при делении всех ядер 1 кг урана выделяется всегда одно и то же количество теплоты, равное 7,9*10^10 кДж.
При этом во время работы реактора 10-20% топлива в результате захвата нейтронов превращается в неделящиеся изотопы. Поэтому количество выделившейся теплоты в расчете на 1 кг выгоревшего топлива уменьшается. Принимаем расход выгоревшего топлива в среднем на 15% меньше,тогда:
кДж/кг
Тогда удельный расход: г/кВт*ч
18.Начальные параметры пара на тэс, их влияние на тепловую экономичность. Сопряженные параметры.
1.to

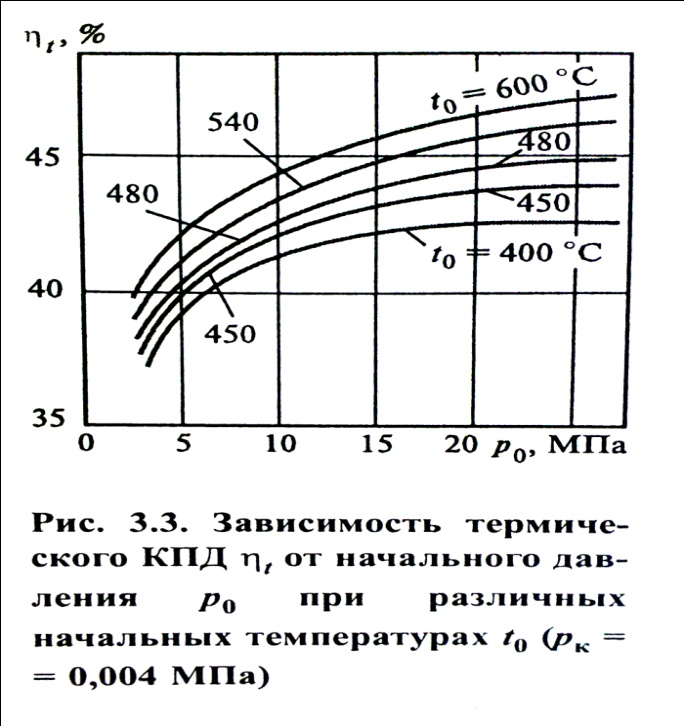

При увеличении начальной температуры пара перед турбиной средний температурный уровень подвода теплоты в цикле увеличивается и, следовательно, термический КПД непрерывно растет. С увеличением давления прирост уменьшается.
Повышение начальной температуры приводит к уменьшению влажности пара на выходе из турбины. Вследствии этого снижаются потери в проточной части турбины и улучшаются условия работы лопаток.
При работе на перегретом паре желательно повышать начальную температуру.Однако максимально допустимое значение зависит от свойств материалов.
Отдельно выделяют околокритическую зону P=22.1 МПа и t=374C.где наблюдается неоднозначное изменение КПД.
2.Po
Влияние начального давления на термический КПД неоднозначно.При одном и том же значении первоначально с ростом Po адиабатический теплоперепад увеличивается, а затем после определенного макс значения начинает уменьшаться.
q.ка – потери теплоты в конденсаторе,непрерывно снижаются.
Пока растет Ha, тогда растет КПД, как только Ha, начинает падать, то и КПД уменьшается.
Влияние на влажность.
С увеличением давление при t=const конечная влажность возрастает и наоборот. Очевидно возможно такое совместное изменение P и t при котором конечная влажность пара будет оставаться одной и той же, такие параметры называются сопряженными. Влажность должна быть не выше 14%.
