3. Регулирование скорости вращения двигателя постоянного тока независимого возбуждения.
Из уравнения следует, что возможны три принципиально различных способа регулирования скорости вращения двигателя:
регулирование изменением тока возбуждения двигателя;
регулирование изменением сопротивления в цепи якоря;
регулирование изменением подводимого к двигателю напряжения.
3.1. Регулирование изменением тока возбуждения двигателя.
Регулирование скорости вращения двигателя изменением тока возбуждения является одним из наиболее простых и экономичных способов и находит широкое применение на практике.
Допустимая мощность двигателя при таком способе регулирования остаётся неизменной.

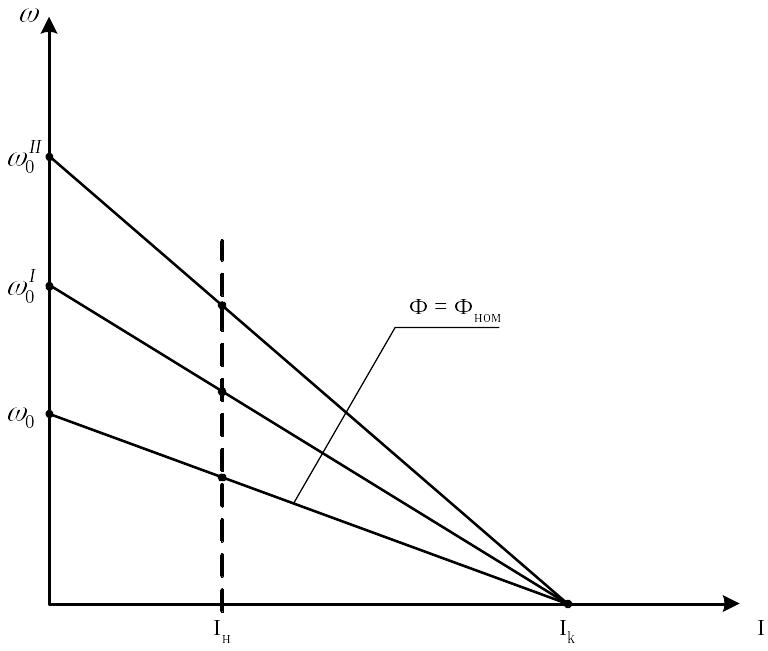

Рис. 3-1. Скоростные характеристики двигателя постоянного тока НВ при регулировании скорости изменением тока возбуждения.
При , откуда —
при любом значении тока возбуждения и при скорости вращения, равной нулю, ток якорной цепи равен току короткого замыкания двигателя.

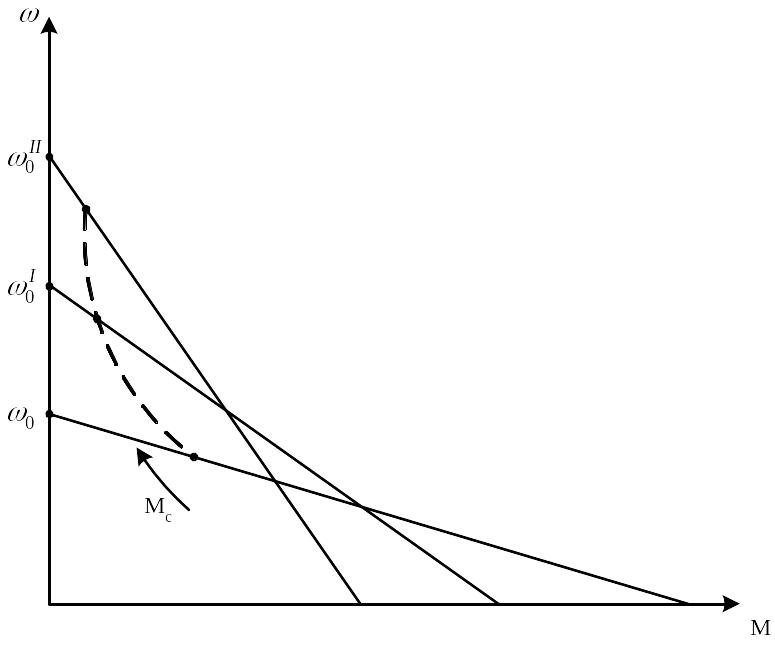

Рис. 3-2. Механические характеристики двигателя постоянного тока НВ при регулировании скорости изменением тока возбуждения.
Механические характеристики имеют те же значения скоростей идеального холостого хода ( ),что и для скоростных характеристик.
Эти характеристики не пересекаются в одной точке, как скоростные, так как по мере уменьшения потока уменьшается и момент короткого замыкания, определяемый по формуле:
.
Регулирование является экономичным при постоянной мощности, полному использованию двигателя (наиболее экономичный режим) соответствуют точки, находящиеся на линии номинального тока . Этому соответствуют точки, лежащие на гиперболической кривой момента сопротивления .
При работе на скоростях, соответствующих точкам, лежащим левее указанной кривой момента , двигатель будет недогружен. Напротив, работа на скоростях правее этой кривой приведёт к перегрузке двигателя.
При постоянном моменте сопротивления ( ) и длительной нагрузке двигатель нужно выбирать так, чтобы при наибольшей скорости двигателя ток в цепи якоря не превышал номинального.
3.2. Регулирование скорости изменением сопротивления якорной цепи.
При таком способе регулирования двигатель будет работать на одной из реостатных характеристик в зависимости от величины включенного в цепь якоря сопротивления.
Регулировочный реостат должен быть рассчитан на длительную работу с полным током нагрузки, поскольку его сопротивление оказывается включенным не только кратковременно во время пуска, но и во время работы двигателя на заданной скорости.
При таком способе регулирования изменяется жёсткость характеристики, а с ней и стабильность работы на заданной скорости. Полное использование двигателя по току достигается при регулировании с постоянным моментом.
При регулировании скорости вращения введением сопротивления в цепь якоря потери мощности в этих цепях изменяются пропорционально перепаду скорости.
Для двигателя постоянного тока потребляемая мощность в цепи якоря:
или , отсюда , или, обозначив , получим
.
КПД привода при реостатном регулировании может быть ориентировочно определён по формуле:
.
