1. Взаимозаменяемость и ее виды
Взаимозаменяемость - св-во независимых изготовленных дет-лей заменить свое место в сборочной единице без дополнительной механической обработки при сборке обеспечивая при этом нормальную работу собираемых деталей.
Взаимозаменяемость бывает полной и не полной, внешней и внутренней.
Полная В.- позволяет получать заданные показатели кач-ва без дополнительных операций в процессе сборки.
При неполной В. При сборке сборочных единиц и конечных изделий допускаются операции связанные с подбором и регулированием некоторых дет-лей и сборочных единиц.
Внешняя В. Замена узлов и комплектующих изделий по эксплуатационным параметрам и присоед. размерам.
Внутренняя взаимозаменяемость обеспечивается точностью параметров, которые необходимы для сборки дет-лей в узлы, а узлы в мех-мы.
2. Размер. Действительный размер. Предельные размеры. Номинальный размер
Размер физической величины - количественное содержание виданном объекте свойства соответствующее понятию физ.вел.
Действительный размер – это размер, установленный измерением с дополнительной погрешностью.
Два предельно допускаемых размера, между которыми должно находится действительный размер, называется предельным размером.

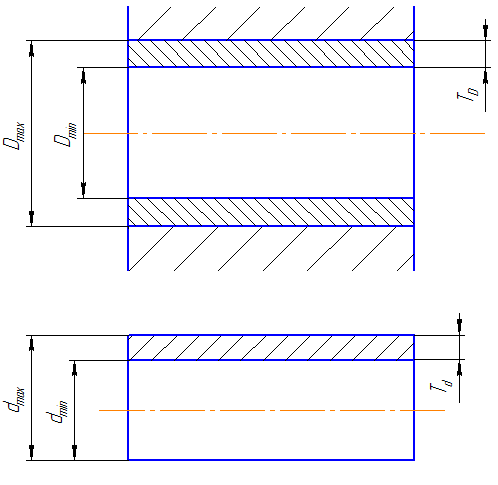

- наибольший
предельный размер
-
наименьший предельный размер
Номинальный размер – называется размер, который служит началом отсчёта отклонений и относительно которого определяются предельные размеры.
3. Отклонения. Допуск.
Отклонение размера – алгебраическая разность между, размером действительным (предельным) и соответствующим номинальным размером.
Действительное отклонение – алгебраическая разность между действительным размером и номинальным.
Предельное отклонение – алгебраическая разность между предельным и номинальным размерами.
До́пуск — разность между наибольшим и наименьшим предельными значениями параметров(размеров, массовой доли, массы), задаётся на геометрические размеры деталей, механические, физические и химические свойства. Назначается (выбирается) исходя из технологической точности или требований к изделию (продукту). Любое значение параметра, оказывающееся в заданном интервале, является допустимым. В российских стандартах допуск — абсолютная величина.
Нулевая линия – линия, соответствующая номинальному диаметру, относительно неё располагаются поля допусков.
Поле допуска – зона, заключающаяся между наибольшим и наименьшим предельными размерами.
4. Посадки. Виды посадок.
Посадка -характер соединения сопрягаемых деталей, определяемый зазором или натягом, то есть разностью их размеров до сборки в соответствии с назначенным допуском. Система допусков и посадок существует в двух вариантах: система вала — основным размером является размер вала, а размер отверстия выбирается с различным зазором или натягом; система отверстия — основным размером является размер отверстия, а размер вала задаётся с необходимым зазором или натягом. Посадки обозначают буквами латинского алфавита: отверстия — прописными буквами, валы — строчными. Точность посадки определяется квалитетом допуска.
Посадка с зазором-посадка, при которой обеспечивается зазор в соединении, в такой посадке поле допуска отверстия расположено над полем допуска вала.
Smin нулевой гарантийный зазор
Посадка с натягом-посадка, при которой обеспечивается натяг в соединении, в такой посадке поле допуска вала расположено над полем допуска отверстия.
Переходной посадкой-посадка, при которой возможно получение, как зазоров так и натягов.Поля допусков в такой посадке полностью или частично перекрывают друг друга.
