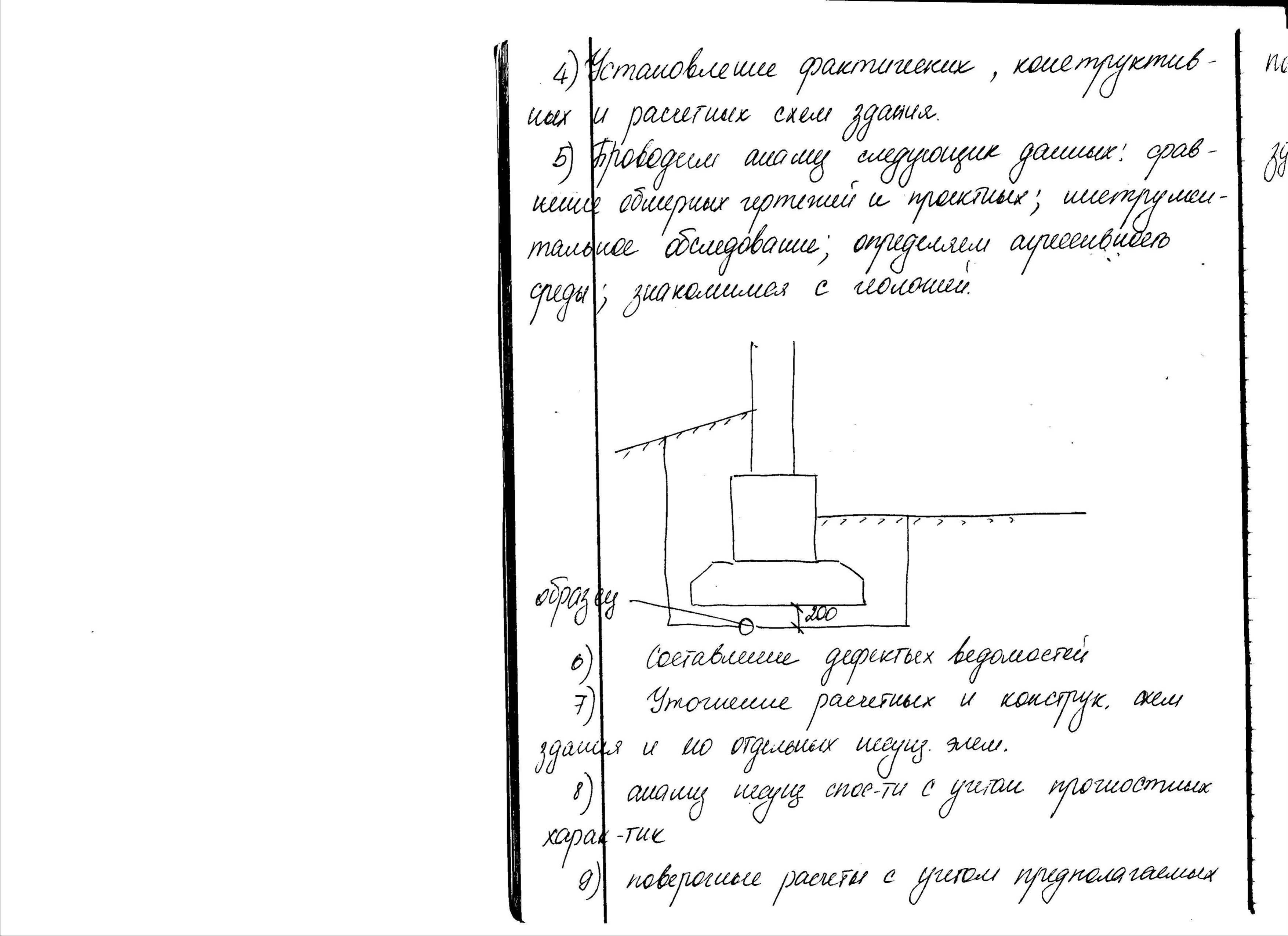

21. Результаты проведения планов предупредит и кап ремонтов.
22. Разработка мероприятий по ликвидации последствий последствий аварий зданий и сооруж-й.

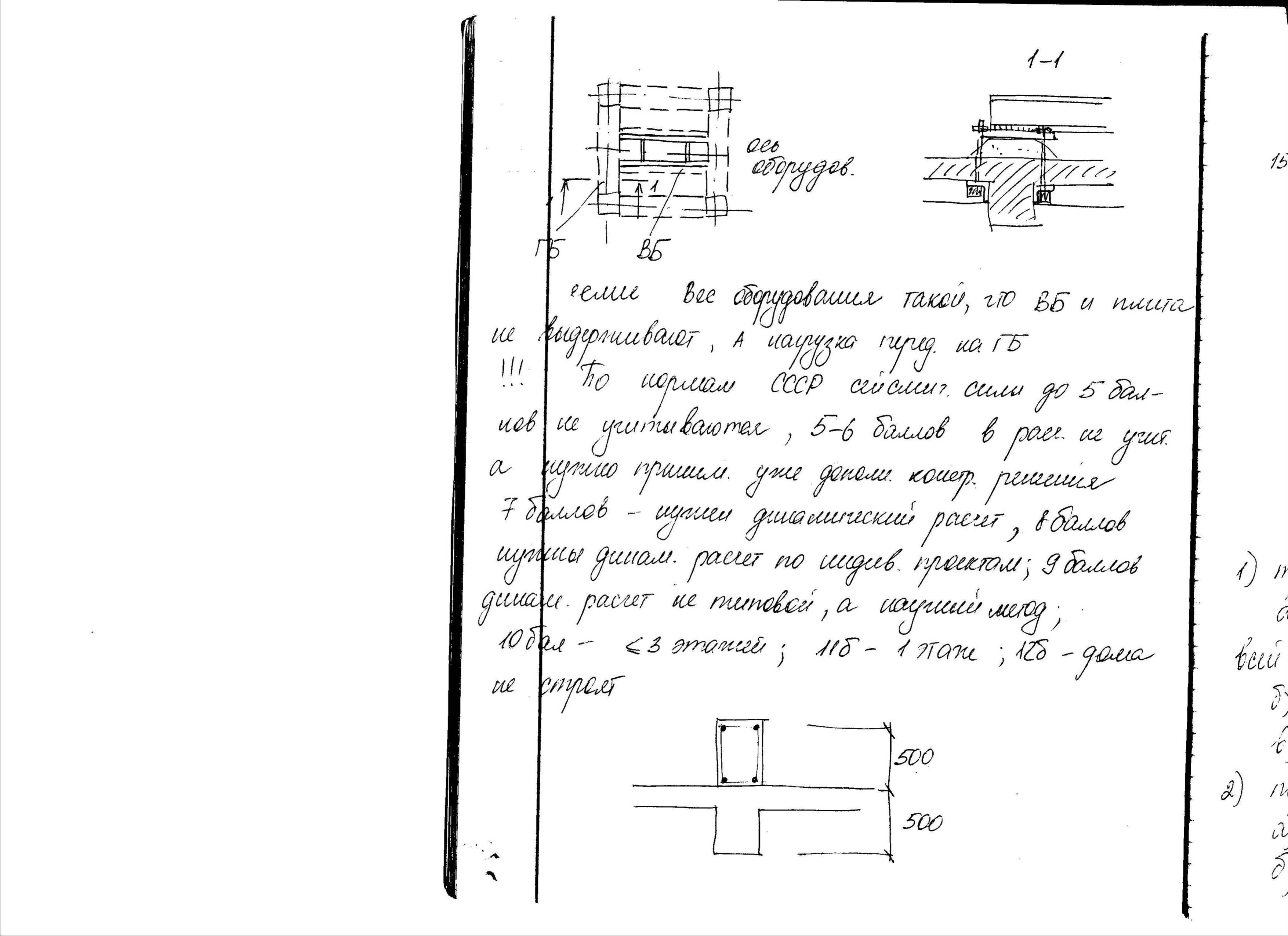

В нормах приведена карта сейсмического районирования территории. Общая компановка сейсмич-ого зд заключ-ся в таком располож-и несущих вертик-ых кон-ций, при котором удовлетворяются требования сейсмичности и равномерности распределения масс и жесткостей. Стыки необходимо замоноличивать, чтобы они были способны воспринимать сейсм-ие силы. План здания – прямоугольный. При сложных очертаниях устраивают антисейсмич-е швы, разделяющие здание на прямоугольники. При сейсм-м воздействии узлы жб рам нах-ся в сложном напряж-ом сост-и. (рамный узел надо армр-ть дополнит хомутами и стержнями d=8-10мм, а также усиленной попер АРМ-рой ). Сборн-ые перекрыт выполняют из панелей, соед-ых м/у собой и с эл-тами рамного каркаса на сварке закладных дет с самозамонолич-ем швов. Стеновые панели здания жестко связ-ют с каркасом и перекрытиями. При больших окон-ых и дв-ных проемах устраив-ют жб гориз-ые антисесмич-е пояса, идущие поверху проемов.они представл собой гориз рамы, передающие сейсм нагр на колонну.
24. Классиф-я трещин в бет-не и жбк и степень их опасности.
Треб-я по трещст-ти к Эл-там указаны в СНиПе «Бет и жбк»
25. Методы защиты бет и жб и метал кон-ций от коррозии и влияния окруж среды.
Мерами
Мерами защиты от коррозии жбк от агрес среды в завис-ти от степени агрессии явл: сниж-е фильтрующ спос-ти бет введением спец добавок, повышение плотности бет, увелич-е защитн-ого слоя бет, а также применение лакокрас-ых или мастичных покрытий, оклеечной изоляции, замена портландцемента глиноземистым цем-том, применение спец кислотостойкого бет-на.

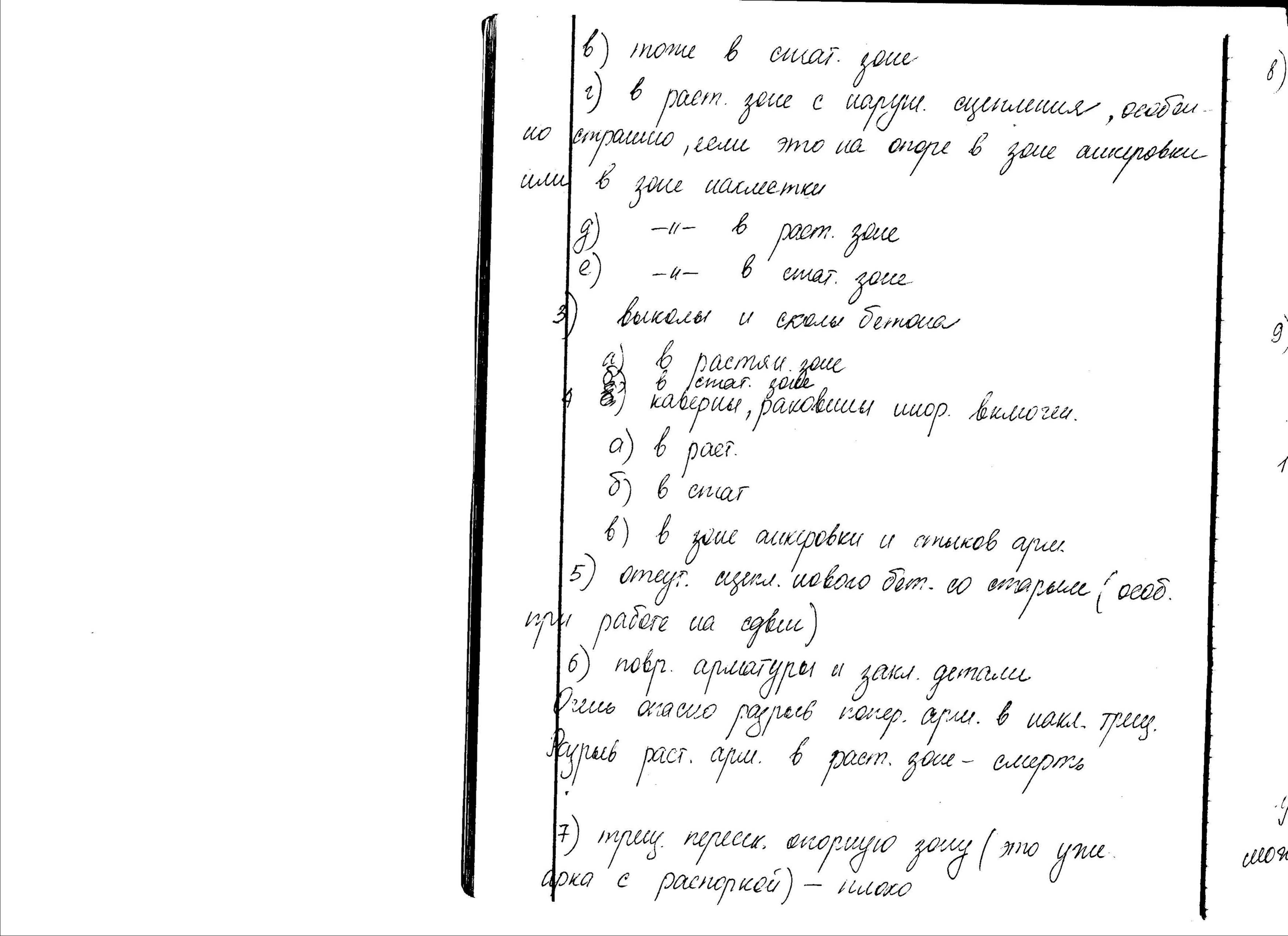

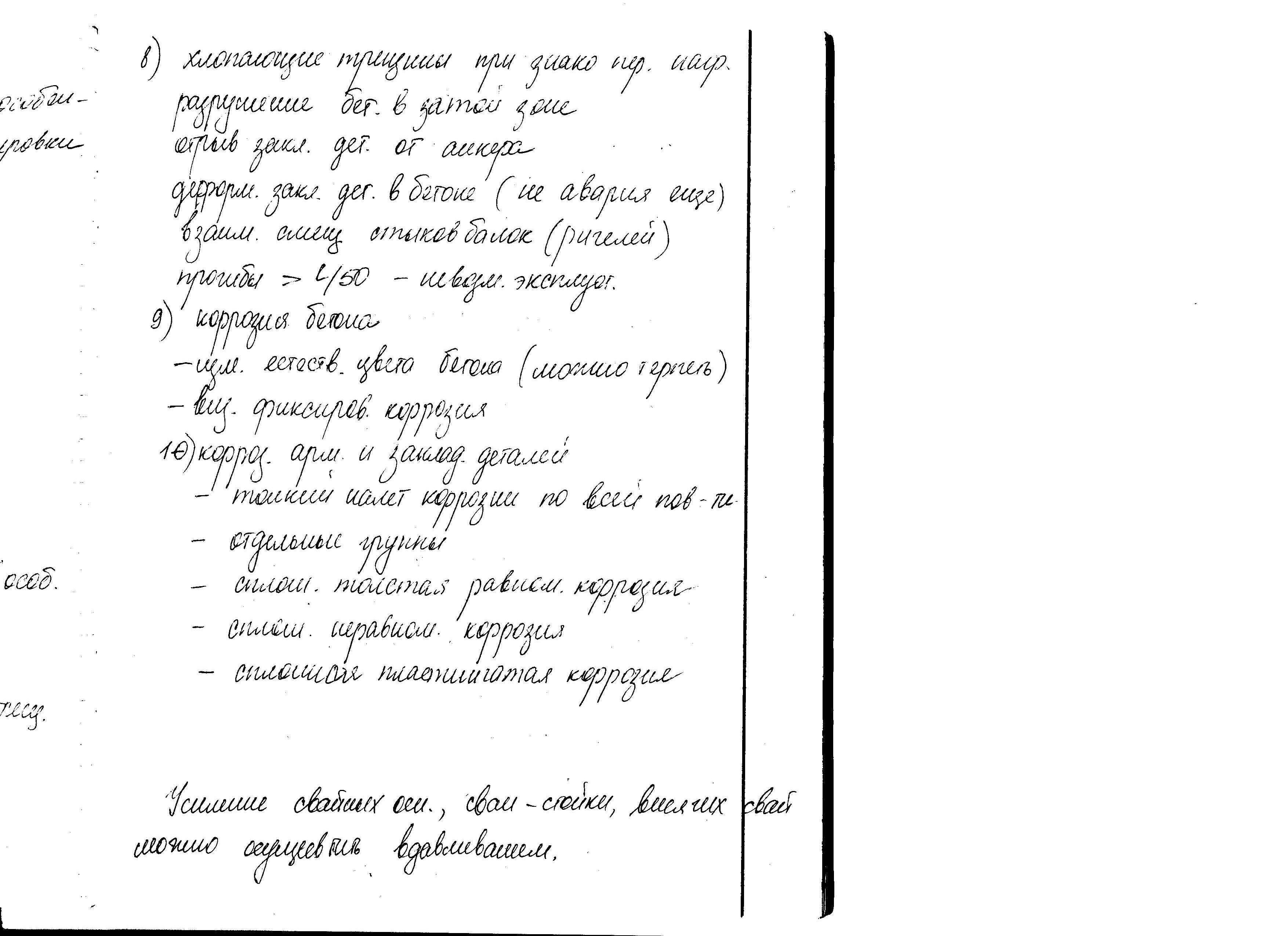

23. Виды деф-тов и повреждений бет и жбк

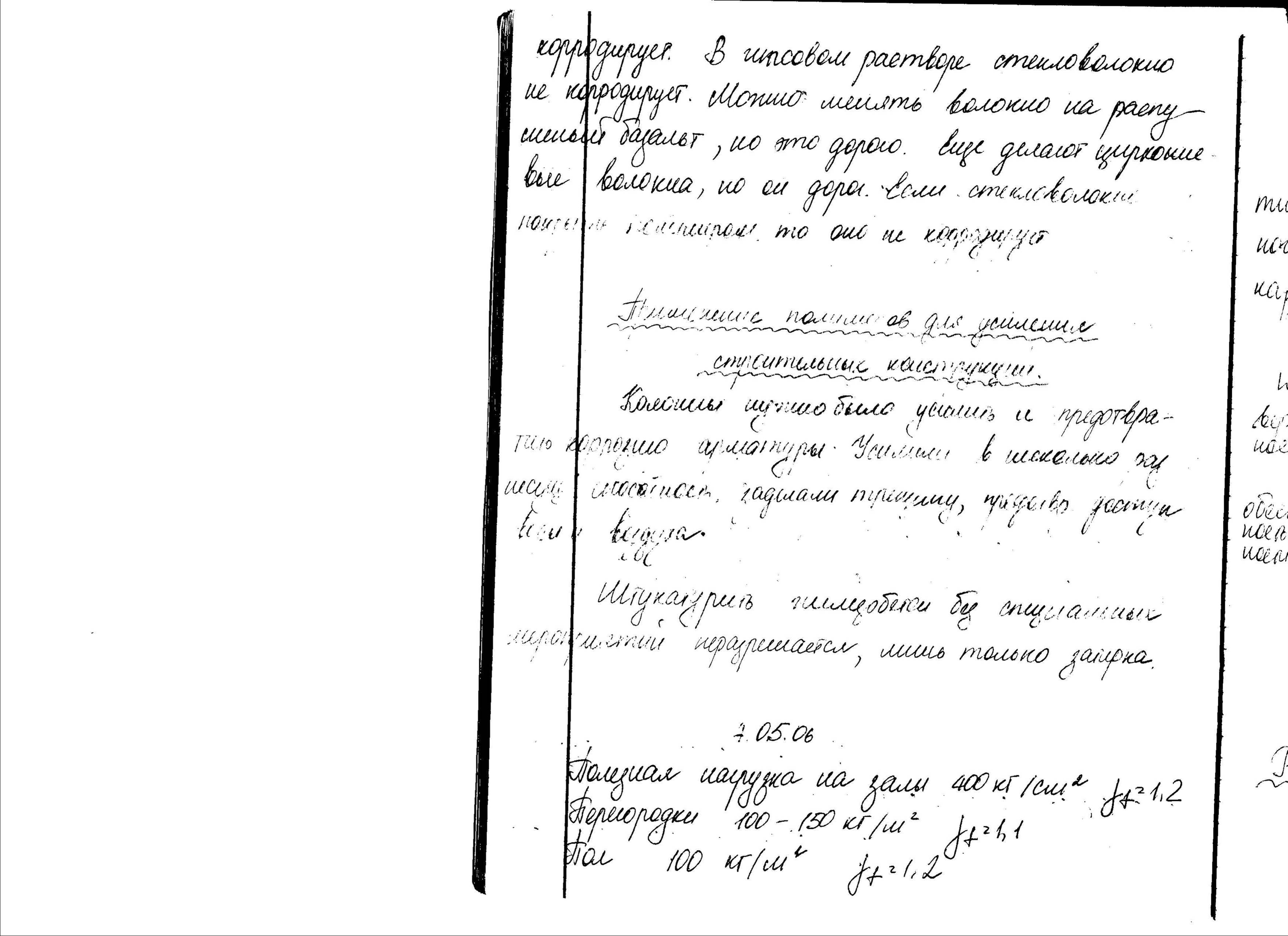

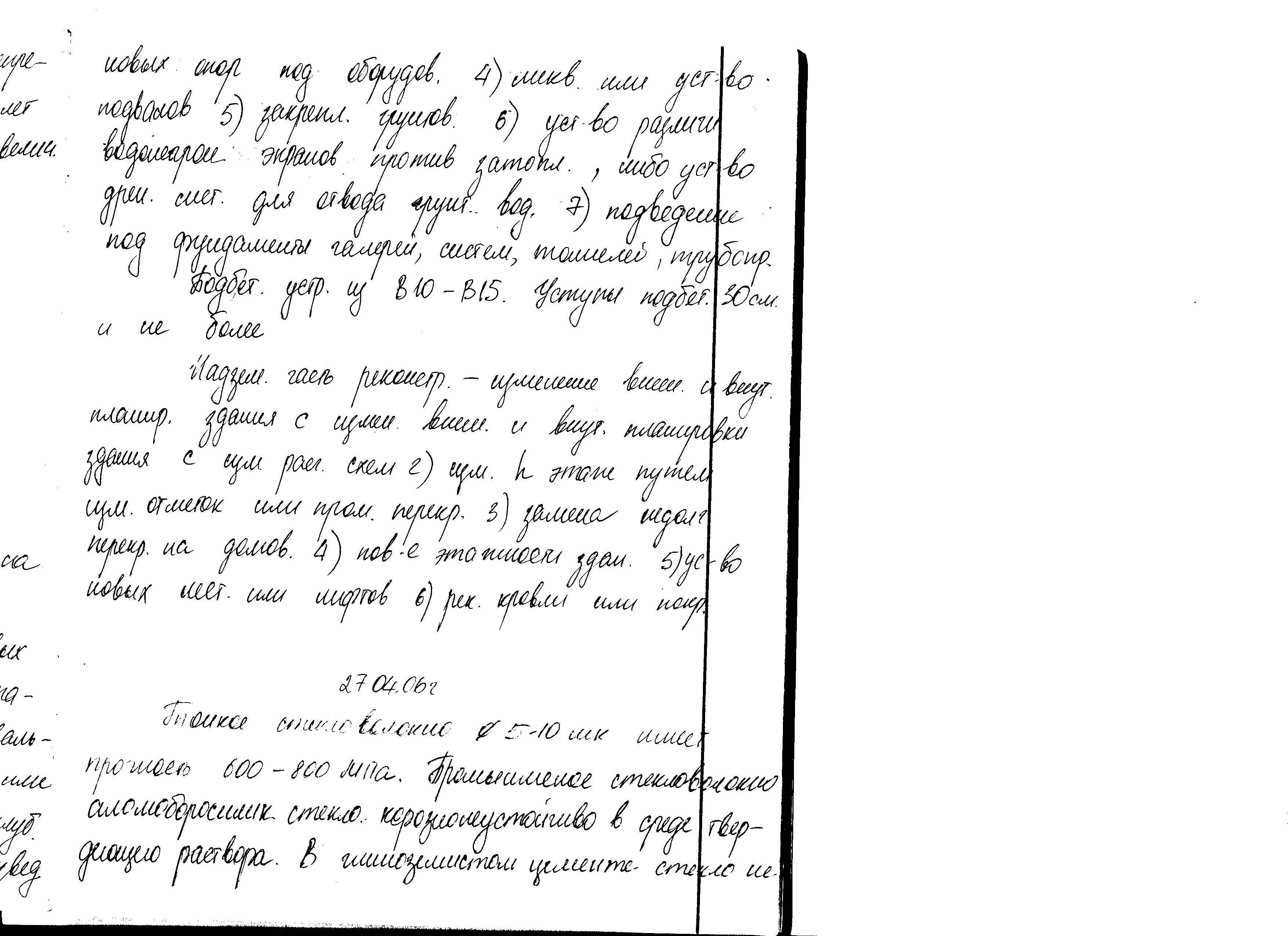

25. Эффективн-е строймат-лы констр-й для рек-ции и рем-та зданий и сооруж-й.
8. физический износ – частичная или полная утрата конструкцией первоначальных эксплуатационных св-в, снижение прочности, ж-ти, трещиностойкости, надежности, долговечности. Долговечность – продолжительность периода нормального функционирования зд-я и его эл-в , по истечении которого настолько утрачивается основные их св-ва, что наступает предельное состояние, т.е. дальнейшая эксплуатация к-й становится невозможной. СНиП устанавливает 3 степени долговечности: 1) не менее 100 лет, 2) не менее 50 лет, 3) не менее 20лет.

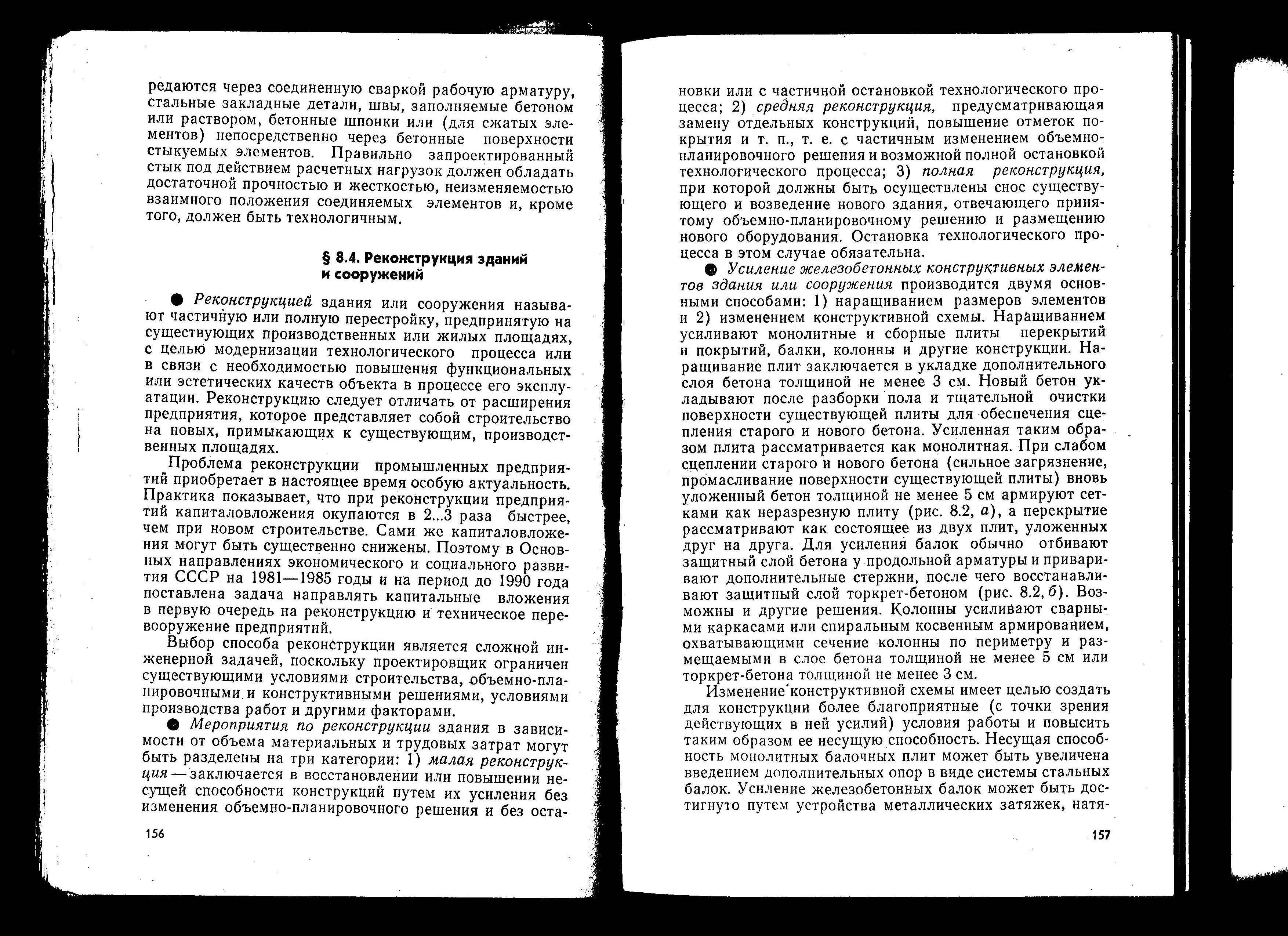

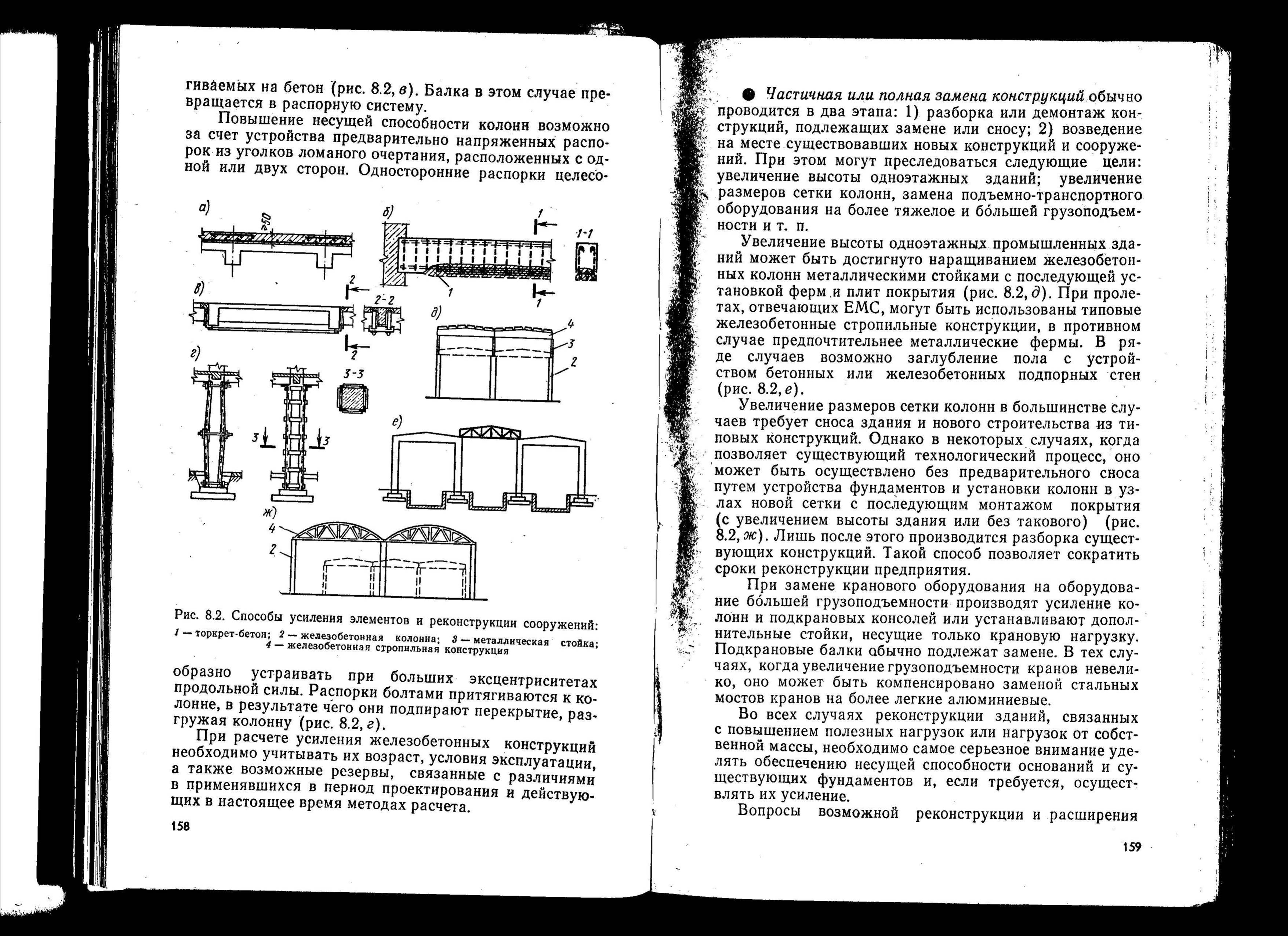

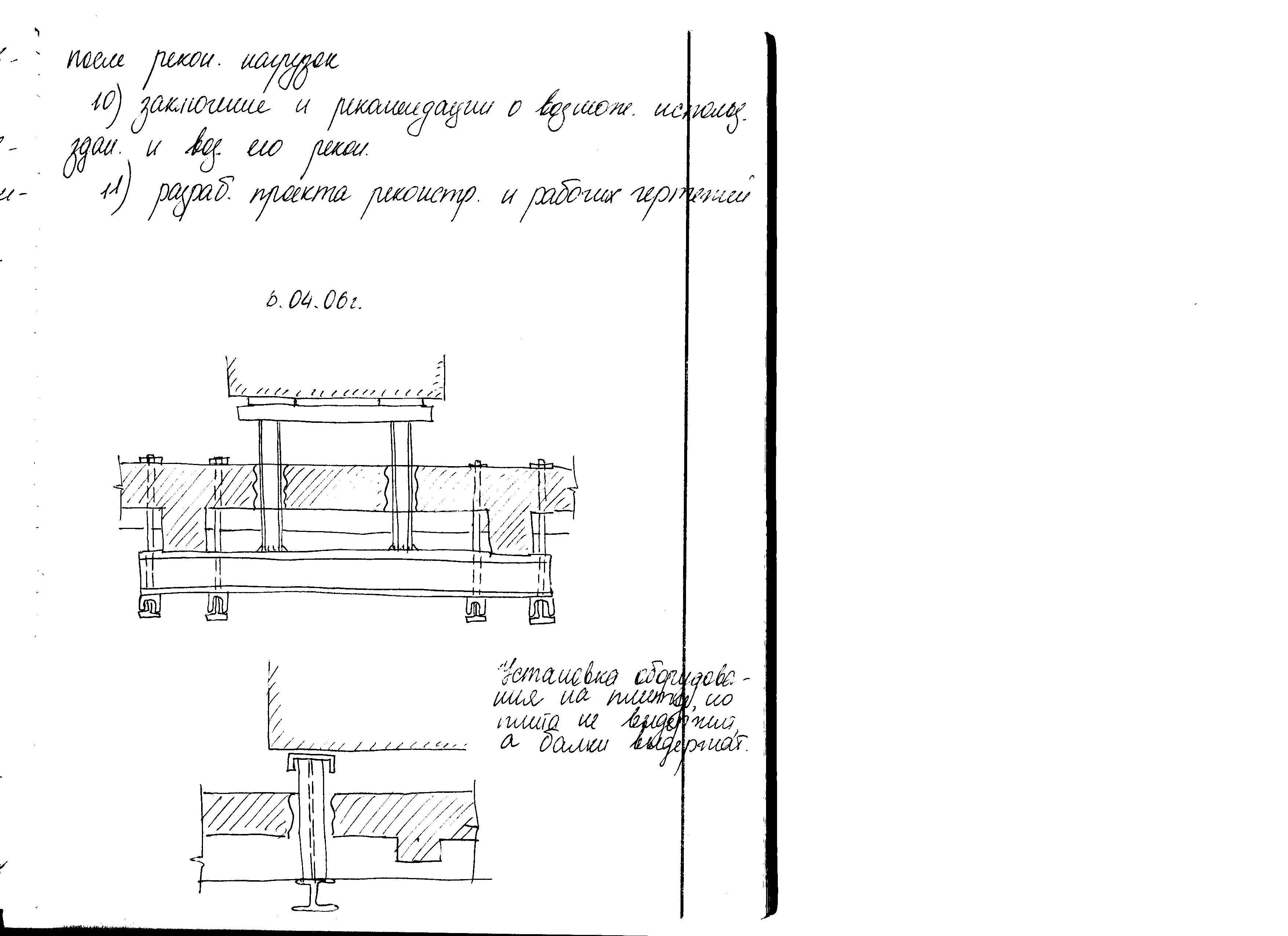

28. Систематизация, краткая хар-ка, обл применения и выбор способа усиления жбк.
-усиления ребристых и многопустотных плит методами: подращивания площади сечения арматуры, высота подращивания ( мм), наращивания, смешанный
- усиления ригеля (балок) затяжками.
- усиления сжатой колонны железобетонной обоймой.
усиления отдельностоящего фундамента под колонны увеличением площади сечения подошвы.
- усиления простенка наружной неармированной стены стальной обоймой
- усиление каменного здания с помощью преднапряженных стальных тяжей.
29, Основные принципы увеличения несущ спос-ти жб Эл-тов без изменения несущ схемы и напряж-ого сост-я.
30. Основные принципы увеличения несущ спос-ти жб Эл-тов с изменением несущ схемы и напряж-ого сост-я.

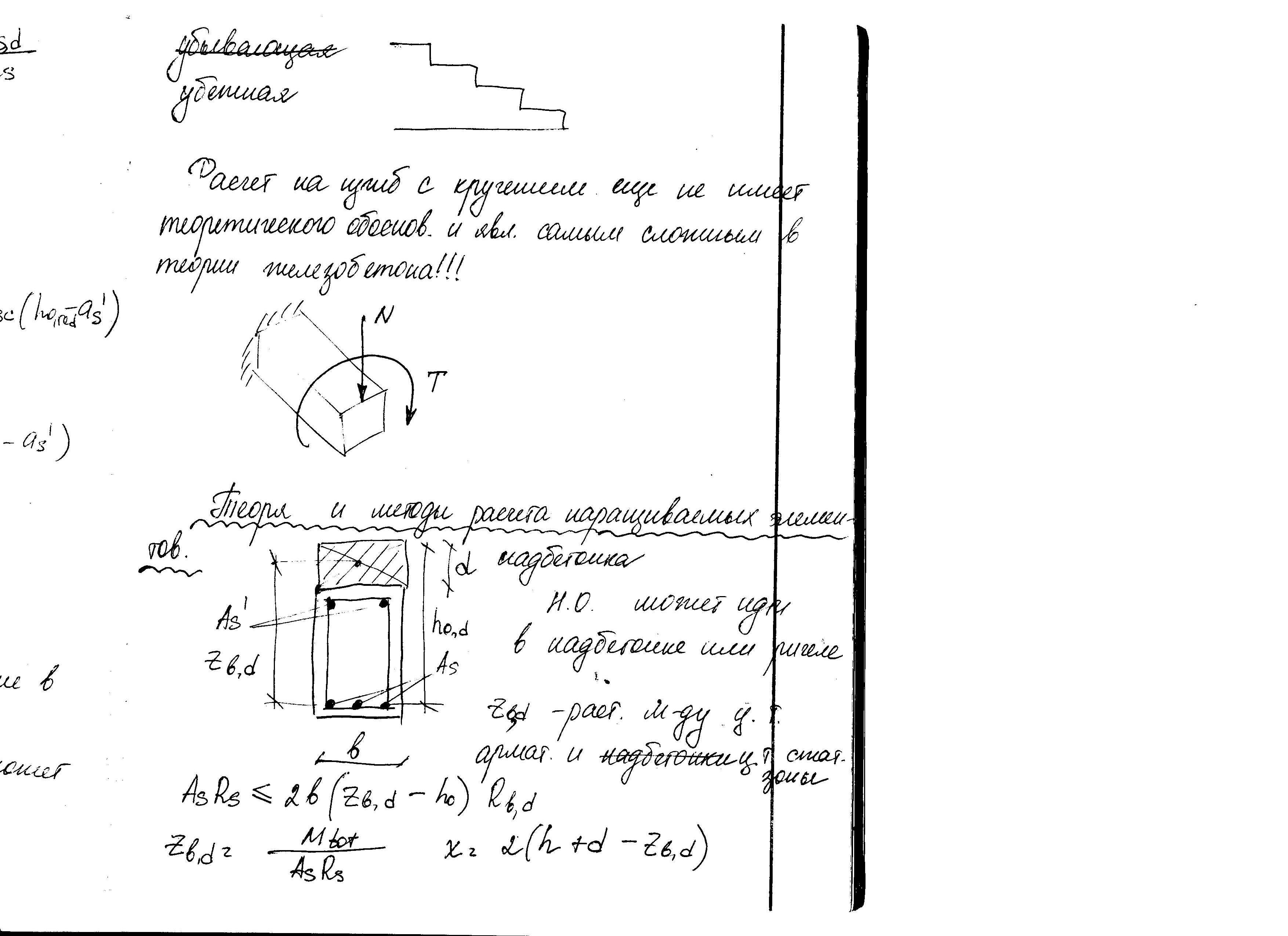

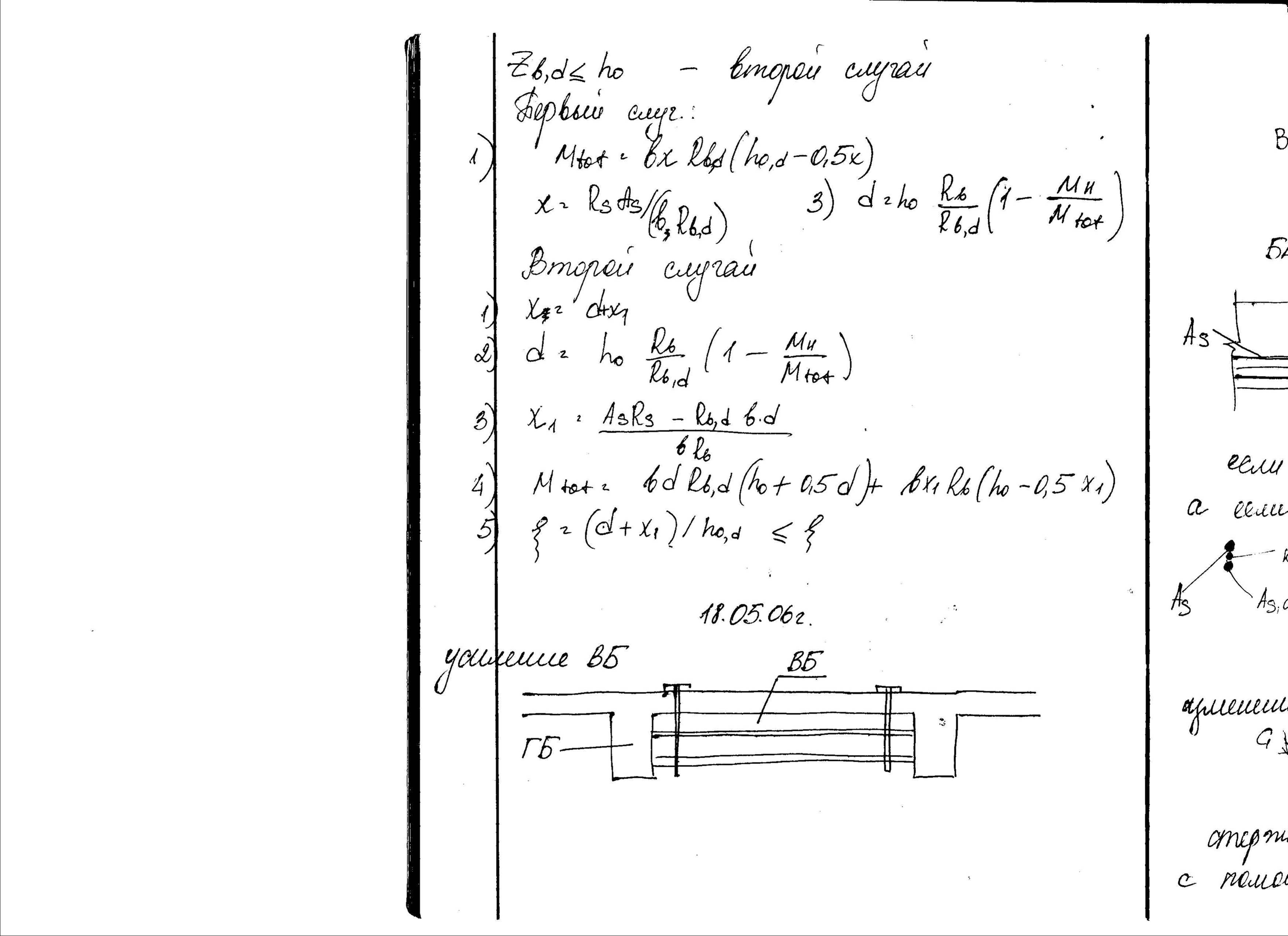

31. Конструкции и расчет усиления изгиб-ых Эл-тов методом наращивания.
32. Конструкции и расчет усиления изгиб-ых Эл-тов методом подращивания
Последовательность расчета:
1. Уточняют размеры поперечного сечения плиты и приводят его к эквивалентному тавровому (многопустотная плита) или двутавровому (ребристая плита) сечению
Определяют вид и класс бетона, и площадь сечения продольной и поперечной арматуры и класс арматуры плиты.
Находят усилия (момент и поперечная сила) от внешней нагрузки в плите после реконструкции (Mtot и Qtot).
Принимают вид и класс бетона и арматуры для усиления. И в зависимости от вида и класса бетона и арматуры определяют их расчетные характеристики и [4,5].
Предварительно задавшись высотой подращивания мм, находят рабочую высоту сечения по формуле:
где — рабочая высота сечения усиливаемого элемента — рабочая высота элемента после усиления — несущая способность плиты до реконструкции а — толщина защитного слоя бетона
Расчетный пролет элемента l0 определяется в зависимости от схемы опирания.
6. Определяют положение нейтральной оси по формуле: Если условие удовлетворяется, то нейтральная ось находится в полке и с шириной .
В ычисляют коэффициент: По таблице 3.1 [6] в зависимости от находят и .
7. .Проверяют условие < , если удовлетворяется (для данной РГР оно обычно всегда выполняется).
8.Требуемая площадь всей рабочей арматуры
, площадь дополнительной арматуры а
8.По сортаменту подбирают необходимое количество стержней.
10.Проверяют прочности сечения на поперечное усилие ,если ,
где - интенсивность существующего поперечного армирования элементов.
11.Определяют длину угловых швов по формуле: +1см, где — катет шва — минимальное значение расчетного сопротивления угловых сварных швов по границе сплавления или по металлу шва.

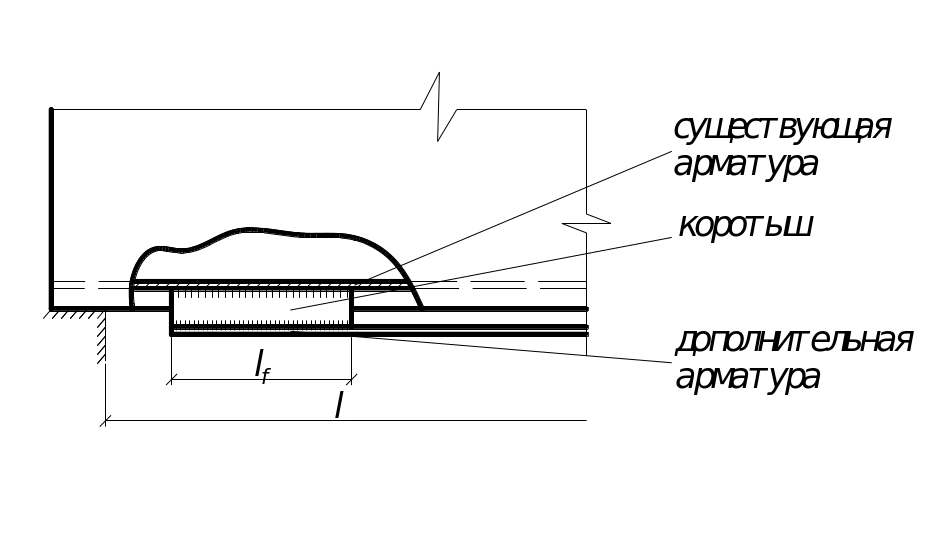

12.Место обрыва (рис.3.) дополнительной арматуры определяют следующим образом,
Изгибающий момент на расстоянии l от опоры Решая уравнения, при М=Мп получают l.
