Урок Плазмохимическое осаждение SiO2
При плазмохимическом осаждении ( ПХО ) SiO2 происходит разложение сложных кремнийсодержащих соединений под действием высокочастотного ( ВЧ ) разряда, образующего в газовой среде при пониженном давлении низкотемпературную кислородную плазму.
Температура процесса более низкая, чем при пиролитическом осаждении SiО2, поэтому получаемый оксид кремния можно использовать для пассивации поверхности ИМС ( защиты от внешних воздействий ), т.к. при осаждении такого окисла не происходит взаимодействия кремния с металлом межсоединений, а созданные в полупроводниковой пластине области р- и n- типа проводимости не увеличивают своих размеров.
В качестве рабочих газов используют соединения кремния и окислители:
или
Скорость осаждения SiO2 в этом методе составляет 0,1 - 10 мкм/час. Осажденные пленки отличаются от пленок, полученных без плазмы, большей плотностью, лучшей адгезией, низким уровнем механических напряжений. Однако они имеют остаточный заряд.

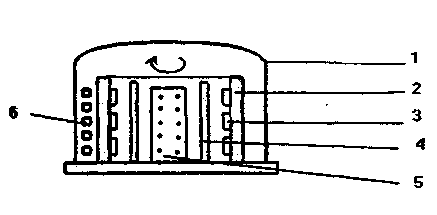

- вакуумная камера
- подложкодержатель
- п/п пластины
- штыревые электроды
- газораспределитель
6 - инфракрасный нагреватель
ПХО проводят в установках серии УВП.
Подложкодержатель выполнен в виде вращающейся пирамиды из дюралюминия, на внутренней поверхности которой крепятся пластины. Плазма зажигается между штыревыми электродами, включенными в сеть ВЧ- генератора. Газовую смесь подают через газораспределитель. Нагрев пластин осуществляется системой ИК- ламп.
Урок Плазмохимическое травление ( пхт )
При изготовлении ИМС высокой степени интеграции ( БИС и СБИС ), размеры элементов которых достигают 0,5 - 1,0 мкм, жидкостные методы травления не могут быть использованы из-за их недостатков. Более эффективны при этом «сухие» методы обработки, основанные на взаимодействии газоразрядной плазмы с поверхностным слоем подложек.

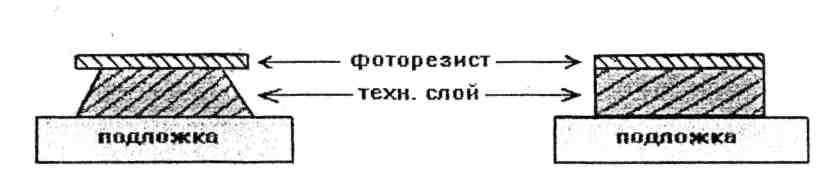

При «сухих» методах нет бокового подтравливания, характерного для химического жидкостного травления, поэтому клин травления уменьшается ( или вообще отсутствует ), и вертикальный профиль рельефного рисунка элементов приближается к идеальному, т.е. процесс ПХТ - анизотропен.
Кроме того, «сухое» травление слабо зависит от адгезии фоторезиста к подложке и после снятия фоторезиста не требуется проведения операций промывки и сушки пластин.
ПХТ основано на химическом разрушении технологического слоя, нанесенного на подложки, ионами химически активных газов, образующихся в газоразрядной плазме и обладающих большой реакционной способностью.
В качестве рабочего газа обычно используют галогеносодержащие газы, например, фреон-14 CF4.
В плазме фреона-14 образуются химически активные частицы - возбужденный атом фтора F* и положительно заряженный ион CF3+ :
CF4 + e → CF3+ + F* + 2 e
Травление кремния и его соединений сопровождается реакциями:
Чтобы происходило анизотропное травление, давление в реакторе должно быть не более 10 Па. Для разбавления и обеспечения требуемых параметров травления в плазму дополнительно вводят кислород, аргон, азот. Присутствие в плазме кислорода повышает скорость ПХТ и способствует очистке поверхности от органических загрязнений.
Схема реактора для ПХТ
- верхний электрод
- п/п пластины
- нижний электрод
В реакторе ВЧ-полем возбуждается газоразрядная плазма между двумя параллельными электродами, расположенными на расстоянии 15 - 40 мм друг от друга. Пластины находятся в области газового разряда. Для равномерного травления подложкодержатель вращают с частотой 0,1 об./сек.
Контролируют: величину наклона профиля травления и отклонение размеров, наличие сыпи и матовости на обработанной поверхности.
