2.4. Центробежный вентилятор

Поскольку в вентиляторе степень сжатия газа незначительна (τ<1,15), при теоретическом анализе его характеристик можно принять плотность газа постоянной. При таком допущении основные уравнения вентилятора не будут отличаться от уравнений центробежного насоса.

В качестве основных параметров вентилятора принимаются:

п роизводительность, или подача Q, м³/с;

полное давление р = gH (Н – напор), Па;

статическое давление р_ст = р – р_дин;

эффективная или потребляемая вентилятором мощность, N_эф, Вт;

коэффициент полезного действия, вычисленный по полному и статическому давлению

;

В отличие от центробежных насосов вентиляторы являются машинами малоэнергоемкими. Поэтому при проектировании их иногда допускается использование колес с углами β₂>90° (рис. 64). Таким приемом при тех же габаритах машины удается достичь повышенных полных давлений (напоров), но за счет снижения КПД (см. рис. 10).

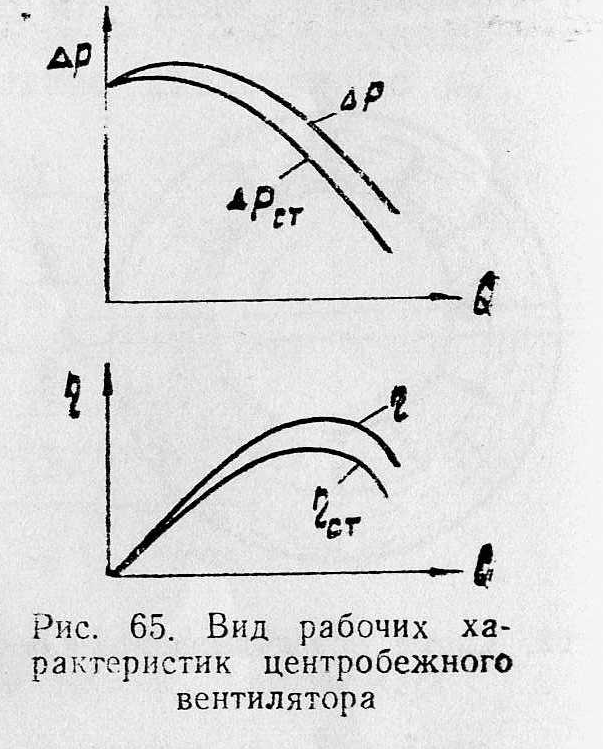

Вид рабочих характеристик центробежного вентилятора представлен на рис.

Литература

1 Черкасский В. М. Насосы. Вентиляторы. Компрессоры-----М-:

Энергия 1977.

2 Дурнов П. И. Насосы и компрессорные машины. - М.: Машгиз, 1960

3 Д о м а н с к и й И. В. Гидравлика и гидравлические машины и компрессоры;. — Л.: изд. ЛТИ им. Ленсовета, 1980

-

»
