Аварийное электроснабжение
При выходе из строя источников тока в вагоне предусмотрена возможность получения электроэнергии от соседнего исправного вагона, с тем же номинальным напряжением через низковольтную магистраль.
В вагонах с номиналом 55 вольт штепселя низковольтного соединения находятся под вагоном. При осуществлении аварийного питания штепселя обоих вагонов достаются из холостых коробок и соединяются между собой, тем самым соединяются положительные контакты. Затем необходимо поставить на щите главный пакетный переключатель в положение «питание от магистрали» (если вагон получает электроэнергию) и «подача в магистраль» (если вагон отдает электроэнергию) и включить автомат «магистраль», тем самым соединив отрицательные контакты. На щите должна при этом загореться лампа «минус» и «магистраль».
В вагонах номиналом 110 вольт штепселя низковольтного соединения находятся между вагонами на переходных площадках, что значительно упрощает подачу питания. Низковольтную перемычку необходимо достать из холостого приемника, соединить с розеткой соседнего вагона. При этом также соединяются положительные контакты. На щите главный пакетный переключатель в положение «питание от магистрали» (если вагон получает электроэнергию) и «подача в магистраль» (если вагон отдает электроэнергию). Все переключения производятся только ПЭМ, при этом необходимо составить акт формы ФМУ-73.
При подаче питания, к одному вагону разрешается подключать только один аварийный вагон. При этом в вагонах запрещено использовать мощные потребители – электрокипятильник, кондиционер, люминесцентное освещение, т.к. такая схема является аварийной.
Нагревательные приборы
К ним относят электропечи низковольтного отопления (расположены под кожухами батарей отопления), электрокалориферы (находятся в вентиляционном канале), электрокипятильники, электроплитки (в котельном отделении).
Все нагревательные приборы должны включаться в строгом соответствии с правилами эксплуатации. На них запрещено развешивать тряпки или ветошь для сушки. С ними не должны контактировать посторонние предметы. При эксплуатации нагревательных приборов проводнику запрещено покидать вагон. Кроме этого их нельзя включать при питании вагона от АКБ, при неисправном генераторе, а также при подаче питания в соседний вагон.
Радиооборудование пассажирских вагонов
В штабном вагоне находится передвижной радиопункт. При помощи него в радиотрансляционную сеть состава можно передавать магнитофонные, МР-3,CD – записи, голосовую информацию.
От штабного вагона по радиоперемычкам (пинчам) сигнал идет в соседние вагоны. Пинчи расположены на переходных площадках вверху. При отсутствии радиотрансляции необходимо доложить ЛНП или ПЭМ для проверки целостности сети и исправности ПРП.
Высоковольтное электрическое оборудование пассажирских вагонов
Питание высоковольтного электрического оборудования пассажирских вагонов осуществляется от контактного провода, через пантограф локомотива, перемычки (пинчи) высоковольтной магистрали и высоковольтные подвагонные ящики.
Если в контактной сети находится постоянный ток напряжением 3000 В, то котлы питаются им напрямую. Если в контактной сети находится переменный ток напряжением 25000 В, то в локомотиве устанавливается трансформатор отбора мощности, который понижает это напряжение до 3000 В, и котлы обогреваются переменным током.
После опробования тормозов ПЭМ и машинист подходят к первому вагону. ПЭМ присоединяет перемычку вагона к локомотиву при помощи специального ключа отопления.
Для соединения магистралей отдельных вагонов между собой в общую магистраль необходимо последовательное присоединение всех вагонов к локомотиву. Для соединения магистралей штырь одного вагона вставляют в розетку другого вагона, а в розетку первого вагона вставляют штырь второго вагона. При этом между каждыми двумя вагонами образуются два межвагонных высоковольтных соединения.
После этого ключ отопления передается машинисту. Дальнейшее включение отопления осуществляется из кабины локомотива.
Конструкция котла и ТЭН.
Котел комбинированного отопления имеет следующую конструкцию. Водяная рубашка котла выполнена несколько уширенной, и в ней вертикально размещены 24| высоковольтных нагревательных элемента, которые монтируются на фланцевом кольце. Фланец нагревательного элемента крепится к кольцу с помощью двух шпилек с гайками и лепестковыми шайбами. Над топкой котла размещены три изолятора, к которым в трубопроводах подведены три провода, питающие нагревательные элементы.
Высоковольтные нагревательные элементы закрыты защитным кожухом. На защитном кожухе установлена низковольтная блокировка в виде концевого выключателя, разрывающая цепь катушек высоковольтных контакторов при разъединении болтов и подъеме кожуха под высоким напряжением.
При надежном креплении кожуха в нижнем положении болт нажимает на хвостовик концевого выключателя, подготовляя включение высоковольтных контакторов. Для осмотра элементов кожух поднимают вверх, предварительно отвернув болты, и укрепляют его на предохранительных цепях .

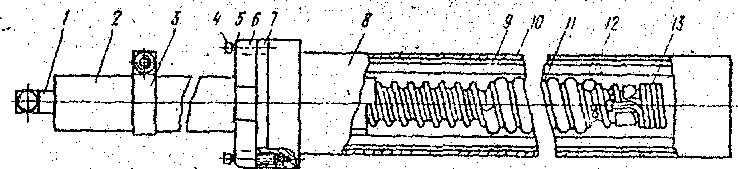

Высоковольтный нагревательный элемент выполнен в виде стального цилиндра. Спираль 12 на полом керамическом стержне 11 одним концом соединена со скобой 3, укрепленной на изоляторе 2, а другим — с обратным проводом 13, проходящим внутри стержня к зажиму 1. Изоляция токоведущих частей от стального корпуса 8 осуществляется кварцевой втулкой (стаканом) 10, изолятором 2 и керамическим фланцем 6 с резиновой прокладкой 7. Фланец 6, выполненный вместе с керамическим стержнем 11, прикреплен к корпусу нагревателя
болтами 4 с шайбами 5.
Теплота от спирали передается воде через окружающий ее воздух, кварцевый стакан, графитовую оболочку 9, служащую для улучшения теплопередачи, и корпус нагревателя. Графитовая оболочка также защищает кварцевый стакан от повреждений.
та
Каждый ТЭН рассчитан на напряжение 500 В. В котле ТЭНы собирают последовательно в подгруппы по 6 штук.2 подгруппы соединены в группы параллельно.
