4. Электроакустические преобразователи (телефон, микрофон), их основные технические параметры.
К электроакустическим преобразователям(ЭП) относятся микрофон (М) и динамик (Д), расположенные в телефонной трубке телефонного аппарата.
Так как у КТЧ ТфОП определен спектр достаточный для разборчивой передачи речи 300-3400Гц, то частотные характеристики чувствительности Д и М должны удовлетворять данному параметру. Д и М должны качественно преобразовывать электрические сигналы в акустические и обратно, соответственно, в данной полосе частот.
Параметры М (Д):
1. Диапазон воспринимаемых (воспроизводимых) частот <=300Гц и >=3400Гц.
2. Чувствительность микрофона - это отношение напряжения U на выходе микрофона к воздействующему на него звуковому давлению р, выраженное в милливольтах на паскаль (мВ/Па): E=U/p.
3. Уровень чувствительности - чувствительность, выраженная в децибелах относительно величины Енач = 1 В/Па и определяемая по формуле:
Nм = 20 lgE - 60, дБ, (3.1)
4. Неравномерность частотной характеристики определяется как разность между максимальным и минимальным уровнями чувствительности микрофона в номинальном диапазоне частот и выражается в децибелах:
DN = NMAX - NMIN. (3.2)
А так же имеются менее важные для телефонии параметры:
5. Характеристика направленности R(q) - зависимость чувствительности микрофона в свободном поле на определенной частоте f от угла q между рабочей осью микрофона и направлением на источник звука.
6. Диаграмма направленности - это графическое изображение характеристики направленности, которое чаще всего приводят в полярных координатах.
По принципу действия ЭП бывают: электромагнитные, электродинамические, электростатические (конденсаторные), электретные, пьезоэлектрические, угольные, транзисторные.
По назначению: передающие (микрофон, ларингофон), приемные (телефоны, громкоговорители).
5. Телефонные аппараты (принципиальные противоместные схемы). Параметры номеронабирателя.
Телефонный аппарат предназначен для преобразования акустических сигналов абонента в электрические на передачу и обратного преобразования на приеме. ТА также формирует сигналы управления и взаимодействия, посредством которых задаются требования к соединению на АТС. По АЛ линейные сигналы от ТА к АТС передаются постоянным током, а управляющие – импульсами постоянного или переменного тока. Преобразование акустического сигнала абонента в электрический на передаче производит микрофон (М), обратное преобразование – телефон (Т). Дифференциальная схема (ДС) обеспечивает переход с 4-проводной разговорной схемы ТА на 2-проводную АЛ.

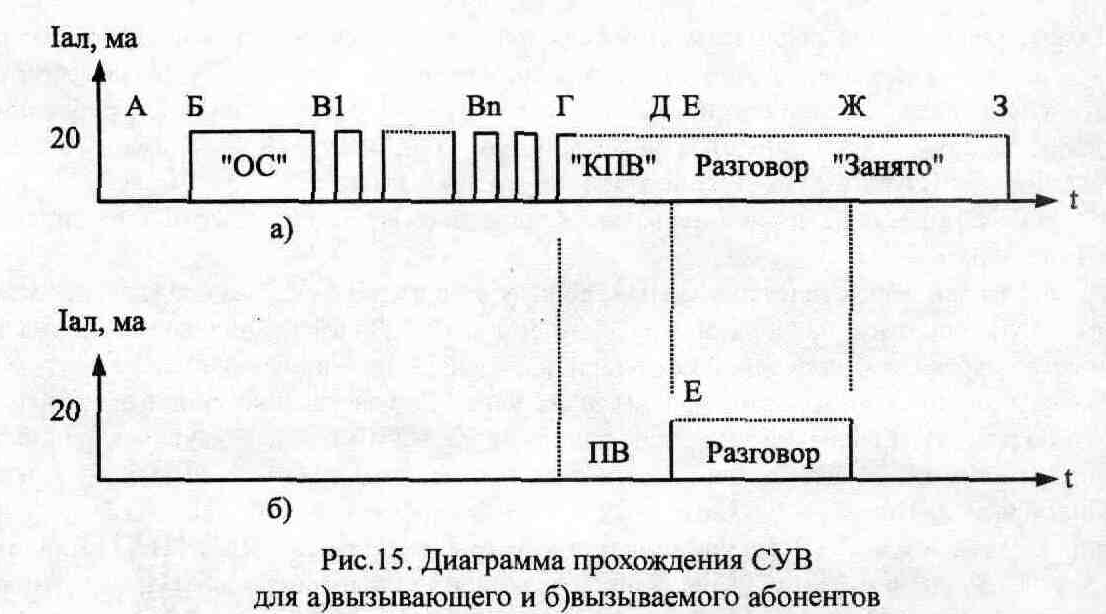

А) В исходном состоянии со стороны АТС в сторону АЛ подается напряжение 60 В (этап А на рис.). При этом тока в цепи нет. При снятии микротелефонной трубки (МТТ) рычажный переключатель РП своими контактами 1-2 создает цепь замыкания постоянного тока: Л1-РП1-2 – контакты номеронабирателя НН1-2 – обмотка ДС1-2 – микрофон – Л2.
Б) На АТС появление постоянного тока в цепи АЛ воспринимается как линейный сигнал ЗАНЯТИЕ (этап Б). Со стороны АТС по АЛ в сторону ТА на фоне постоянного тока начинает поступать зуммерный сигнал "Ответ станции" ("ОС") частотой 435 Гц извещающий абонента о готовности АТС к установлению соединения. Абонент предает первую цифру номера, которая поступает на АТС в виде кратковременных размыканий шлейфа, АЛ контактами 1-2 номеронабирателя (шлейфный способ передачи управляющих сигналов) с одновременным шунтированием разговорных цепей контактом НН3-4. Число размыканий шлейфа соответствует набранной цифре номера, скорость передачи 10 имп/сек, отношение времени размыкания к времени замыкания 1,4-1,7. После поступления первой цифры номера со стороны АТС снимается зуммерный сигнал. Аналогично происходит передача следующих цифр номера. Серии импульсов отделяются друг от друга межсерийным интервалом длительностью не менее 500 мс. По окончании полного набора номера вызываемому абоненту посылается вызывной сигнал ПВ напряжением 90 В длительностью 1 с и паузой 4 с. Вызывной сигнал воздействует на звонок ТА вызываемого абонента по цепи: Л1-РП1-3 – Зв – конденсатор С1-Л2. Вызывающему абоненту посылается зуммерный сигнал "Контроль посылки вызова"("КПВ") частотой 435 Гц в такт с сигналом ПВ(этап Г). При снятии МТТ вызываемым абонентом АТС снимает ПВ и КПВ (этап Д) и устанавливает соединение между ними (этап Е). Микрофонная цепь: М-ДС2-1 – НН1-2 – РП2-1-Л1-АТС-Л2-М. Телефонная цепь: Т-ДС4-1 – НН2-1 – РП2-1 – Л1 – АТС Л2 С2 R1 ДС3-5 Т. По окончании разговора абонент кладет МТТ и рычажный переключатель своими контактами 1-2 обрывает цепь прохождения постоянного тока, пропадание которого в АЛ АТС воспринимает как линейный сигнал ОТБОЙ (этап Ж). Неосвободившемуся абоненту посылается зуммерный сигнал ЗАНЯТО частотой 425 Гц длительность 0,4 с и паузой 0,4 с. При отбое второго абонента (этап З) АТС зуммерный сигнал снимается, а задействованные приборы на АТС устанавливаются в исходное состояние.
Некоторые типы ТА на этапах В1-Вп осуществляют выдачу управляющих сигналов частотным способом, при котором цифра номера передается двумя частотами: одна из группы верхних частот, другая из нижних. Длительность сигнала набора номера 70 мс, пауза между цифрами 70мс. Таким образом, процесс набора одной цифры номера сокращается с 1500мс при декадном наборе до 140мс при частотном наборе.
|
1209 |
1336 |
1477 |
1633 |
697 |
1 |
2 |
3 |
A |
770 |
4 |
5 |
6 |
B |
852 |
7 |
8 |
9 |
C |
941 |
* |
0 |
# |
D |
