Конспект лекций по дисциплине «Электротехника и электроника»

Раздел «Однофазные цепи»

Электрические цепи постоянного тока

1. Электрическая цепь

Основными элементами электрической цепи являются:

1) источник электрической энергии;

2) потребители;

3) устройства для передачи электрической энергии.

В источниках электрической энергии (генераторах, аккумуляторах, солнечных батареях, термоэлементах и др.) происходит преобразование различных видов энергии в электрическую.

В генераторах в электрическую энергию преобразуется механическая, тепловая, гидро-, атомная и другие виды энергии. В гальванических элементах и аккумуляторах в электрическую энергию преобразуется химическая энергия. Термоэлементы, фотоэлементы, солнечные батареи преобразуют в электрическую тепловую и световую энергию.

В потребителях происходит обратный процесс, т. е. электрическая энергия преобразуется в механическую, тепловую, световую другие виды энергии.

Устройствами для передачи электрической энергии от источников к потребителям являются линии электропередачи, провода, кабели и другие проводники. Провод представляет собой металлическую проволоку из меди, алюминия или стали, покрытую и не покрытую изолирующим слоем. Изоляция препятствует контакту с токоведущими участками цепей, находящимися под напряжением.

Все основные элементы электрической цепи обладают электрическим сопротивлением.

Кроме основных элементов электрические цепи содержат вспомогательные элементы: предохранители, рубильники, выключатели, переключатели, измерительные приборы (амперметры, вольтметры, счетчики) и др.

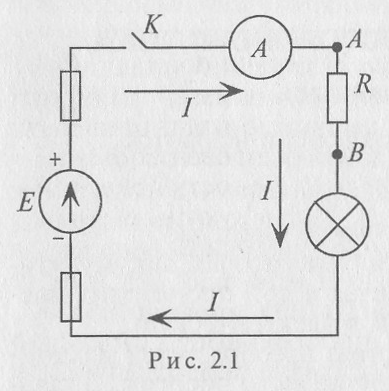

Графическое изображение электрической цепи, содержащее словные обозначения ее элементов, называется схемой электрической цепи. Все основные и вспомогательные элементы в схемах электрических цепей имеют условные обозначения (Приложение 3). Схема электрической цепи показана на рис. 2.1.

В электрической цепи различают два участка: внутренний и внешний. Источник является внутренним участком электрической цепи. Все остальные элементы относятся к внешнему участку электрической цепи.

2. Ток в электрической цепи

Электрический ток — это явление упорядоченного (направленного) перемещения заряженных частиц в проводнике под действием электрического поля.

Электрический ток может существовать только в замкнутой электрической цепи.

Интенсивность направленного перемещения электрических зарядов в замкнутой электрической цепи характеризует величину тока.

Обозначается величина постоянного тока буквой I, а переменного - i (мгновенное значение). Величина тока I определяется количеством электричества (зарядов), проходящим через поперечное сечение проводника в единицу времени t:

(1.1)

Измеряется ток в амперах, т. е. (ампер) - единица измерения тока.

Постоянным называется ток, величина и направление которого не изменяется с течением времени.

За направление тока в замкнутой электрической цепи принимается направление от положительной клеммы источника к его отрицательной клемме по внешнему участку цепи (рис. 2.1).

Таким образом, направление тока противоположно направлению перемещения электронов в замкнутой цепи. Ток в цепи направлен так, как перемещались бы положительные заряды.

В неразветвленной электрической цепи (рис. 2.1) ток на всех участках (во всех сечениях) цепи имеет одинаковое значение, в противном случае в какой-либо точке электрической цепи накапливались бы заряды, чего не может быть в замкнутой электрической цепи.

Отношение величины тока в проводнике I к площади его поперечного сечения S характеризует плотность тока в этом проводнике.

Обозначается плотность тока буквой J.

(1.2)

Единицей измерения плотности тока является ампер на квадратный метр

Как на практике площадь сечения проводов обычно выражают в мм², то плотность тока выражают [J] = А/мм².

Плотность тока — величина векторная. Вектор плотности тока направлен перпендикулярно площади сечения проводника.

Допустимая плотность тока определяет способность проводника определенного сечения выдерживать ту или иную токовую нагрузку. Так, например, допустимая плотность тока для монтажных проводов [J] = (6÷8) А/мм². По допустимой плотности тока определяют сечение проводов коротких линий и проверяют сечение проводов длинных линий, рассчитанных по допустимой потере напряжения. Допустимая плотность тока в проводах из разного материала и различных марок при разных условиях монтажа приводится в справочной литературе (Приложение 11).
