Основные виды системных плат:
Объединительная
Полноразмерная плата AT
Плата Baby AT
ATX
LPX
NLX
Системы с объединительными платами бывают 2-х типов: пассивные и активные. Пассивные объединительные платы не содержат никакой электроники, а имеют только разъемы шин, несколько различных буферов и драйверных схем, остальные элементы размещаются на платах расширения. Активные объединительные платы содержат схемы управления шиной и многие другие компоненты; на таких платах содержится вся необходимая электроника за исключением процессорного комплекса. Процессорным комплексом называют часть схемы объеденной платы, которая включает сам процессор и непосредственно связанные с ним компоненты, такие как тактовый генератор, кэш-память и т.д.
Большинство ПК используют активную плату с отдельным процессорным комплексом. Компания IBM использует такую конструкцию в самых мощных компьютерах серверного класса.
Полноразмерная плата AT:
12”*13” (30,5*33 см)
Такая плата помещается в полноразмерный системный блок AT или Tower
Baby AT
Может быть установлена в полноразмерном комплексе AT, причём для подключения клавиатуры на таких платах используется 5-тиконтактный разъем DIN.Эти плати можно установить практически в любой комплекс

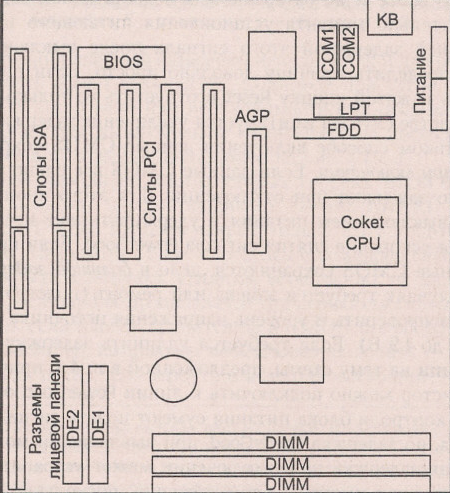

Системная плата
Baby
AT
Плата LPX
Для корпусов с уменьшенной высотой
Плата NLX
Эти платы наиболее перспективны, так как на них можно установить новые микропроцессоры с повышенным тепловыделением. Этот тип имеет ряд преимуществ: поддержка современных технологий – это особенно важно для пентиумов последних поколений, так как эти микропроцессоры требуют наличие специальной системы охлаждения; слоты расширения находятся непосредственно на системной плате, что обеспечивает возможность подключения современных видео карт для высоко эффективных видео мониторов.
Д

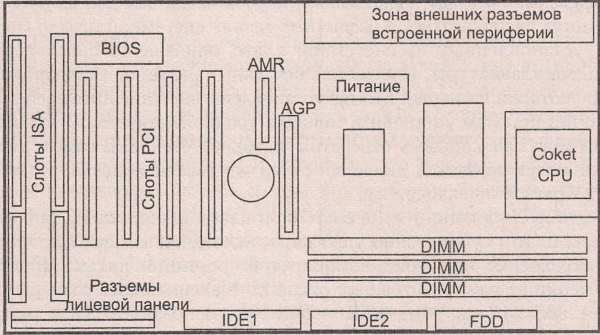

Системная плата
ATX
Для разъема SuperSoket7 могут использовать процессоры фирм IBM типа K6, К6-2. В разъем Slot1 процессоры фирмы Intel, такие как Pentium 2,3,4. На сегодняшний день Slot1 используют все процессоры высшего уровня.
Процессор
Процессор – это главная микросхема материнской платы; устройство ЭВМ, которое предназначено для управления ходом вычислительных процессов, логические операции. В ПК присутствует центральный процессор, который выполняет все основные операции, связанные с обработкой информации, кроме того ПК может быть оснащен сопроцессором, ориентированным на эффективное выполнение специфических функций, таких как:
Математический сопроцессор для обработки информационных данных в формате с плавающей точкой
Графический сопроцессор для графических изображений
Процессор ввода-вывода для выполнения операций взаимодействия с периферийными устройствами.
Процессор имеет ряд устройств, среди которых выделяют: УУ – устройство управления, АЛУ – арифметически-логическое устройство.
