3 Расчет параметров тягового модуля
3.1 Расчет цепной передачи
Стандартные цепи построены так, что с увеличением шага цепи увеличивается ее статическая прочность и площадь опорной поверхности шарнира, а следовательно, и нагрузочная способность по давлению в шарнирах. Таким образом, шаг цепи связан с нагрузкой передачи. На основании формул для определения длины цепи и коэффициента эксплуатации [1, с. 278] можно записать:
(3.1)
где – окружная сила на ведущей звездочке, Н;
– расчетное давление в шарнирах роликовых цепей, МПа;
– Допускаемое давление в шарнирах роликовых цепей, МПа;
– ширина цепи равная длине втулки, м (рисунок 3.1);
– диаметр валика, м (рисунок 3.1);
– коэффициент эксплуатации.

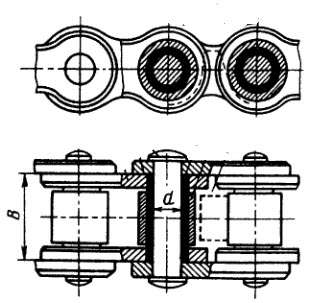

Рисунок 3.1 – Диаметр валика и ширина цепи
Далее используя формулы для определения мощности и скорости [1, с. 277]:
(3.2)
где – скорость цепи, м/с;
; (3.3)
где – частота вращения звездочки, об/мин;
– число зубьев звездочки;
– шаг цепи, м.
Получим:
; (3.4)
где – мощность привода звездочки, кВт (таблица 2.4);
– частота вращения звездочки при , об/мин;
– число зубьев звездочки.
Определим частоту вращения звездочки. Так как передаточное отношение моста шасси МАЗ-5433 равно 7,14, то:
; (3.5)
где – частота вращения коленчатого вала при , (таблица 2.4);
– передаточное отношение моста шасси МАЗ-5433 (7,14).
Так как колеса на противоположной стороне оси шасси заклинены, то частота вращения звездочки, закрепленной на противоположной стороне оси,
возрастет в два раза. Таким образом: об/мин.
Назначаем число зубьев звездочки [1, с. 286], тогда чтобы колесная пара вращалась со скорость колес шасси при трогании с места передаточное отношение цепной передачи должно быть равно 2. Тогда число зубьев ведомой звездочки:
Определим расчетную мощность по следующей формуле [1, с. 289]:
; (3.6)
где – коэффициент числа зубьев;
– коэффициент частоты вращения;
– коэффициент эксплуатации.
Коэффициент числа зубьев:
; (3.7)
где – стандартное значение, [1, с. 290].
Коэффициент частоты вращения:
; (3.8)
где – стандартное значение выбирается из ряда [1, с 290], ближайшее к , тогда .
Коэффициент эксплуатации:
; (3.9)
где – коэффициент динамической нагрузки, [1, с. 287];
– коэффициент межосевого расстояния или длины цепи, [1, с. 287];
– коэффициент наклона передачи к горизонту, [1, с. 288];
– коэффициент способа регулировки натяжения цепи, [1, с. 288];
– коэффициент смазки и загрязнения передачи, [1, с. 288];
– коэффициент режима работы передачи, [1, с. 288].
Тогда расчетная мощность:
Допускаемая мощность для данной цепной передачи составляет 330 кВт [1, с. 290], что больше 328, а следовательно условие по передаваемой мощности выполняется.
Тогда по полученным значениям и по рекомендации источника [1, с. 290] назначаем цепь с шагом мм, диаметр валика d = 14,3 мм, длина втулки B = 45,21 мм.
Далее по формуле (3.3) определим скорость цепи:
По источнику [1, с. 288] назначаем смазку через 6..8 часов.
Определяем число звеньев цепи или длину цепи в шагах по следующей формуле [1, с. 278]:
где – межосевое расстояние, мм, принимаем [1, с. 278].
Тогда:
Округляем полученное значение до целого числа, принимаем . Уточняем по следующей формуле [1, с. 278]:
Передача работает лучше при небольшом провисании холостой ветви цепи. Поэтому расчетное межосевое расстояние рекомендуют уменьшить примерно на:
(3.12)
Окончательно получаем:
Оценим возможность резонансных колебаний цепи по следующей формуле [1, с. 283]:
где – масса одного метра цепи, кг/м [1, с. 282];
– натяжение ведущей ветви цепи, Н.
Тогда:
Так как 40,87 308, следовательно резонанса нет.
