9. Электромашинные динамометры.
Электромашинные динамометры (менее удачные названия — балансирные машины или пендель-машины) служат для измерения вращающего момента двигателей внутреннего сгорания, а также электрических и других машин при их испытании. Электромашинный динамометр имеет две пары подшипников, на которые опираются якорь и индуктор (рис. 9). Индуктор может поэтому свободно поворачиваться в пределах некоторого угла, ограниченного неподвижными упорами. Машина может работать как генератором, так и двигателем. При этом на индуктор передаются те же моменты вращения, которые действуют на якорь (электромагнитный момент, момент от механических и магнитных потерь).

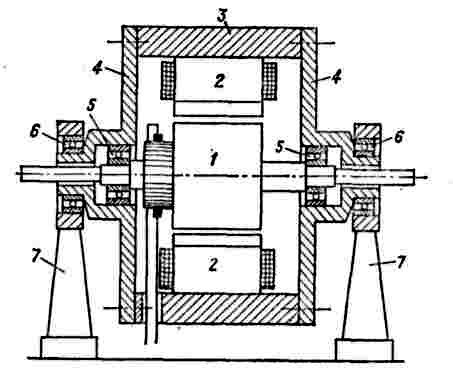

Рис. 9. Электромашинный динамометр
1 — якорь; 2 — полюсы; 3 — ярмо индуктор;4 — подшипниковые щиты; 5 — подшипники «индуктор— якорь»; 6 — подшипники«индуктор — подшипниковые стояки»; 7 — подшипниковые стояки
Момент, действующий на индуктор и равный моменту, действующему на якорь, измеряется с помощью прикрепленного к индуктору рычага и специальных весов или гирь. Таким образом, определяется момент, действующий на вал динамометра. При этом возникает лишь небольшая погрешность, вызванная трением в одной паре подшипников и силами, которые соответствуют части потерь на вентиляцию. Эту погрешность можно учесть отдельно. В СССР строятся электромашинные динамометры постоянного тока серии МПВ мощностью до 800 кВт. Электромашинные динамометры можно также изготовить на базе любого типа машины переменного тока.
10. Униполярные генераторы.
1.Генераторы униполярных импульсов.
Генераторы униполярных импульсов применяются для электроэрозионной обработки металлов и вырабатывают ток в виде кратковременных быстро чередующихся импульсов одинакового направления. Получение такого тока достигается путем использования полюсов с узкими полюсными наконечниками и обмотки якоря особого устройства.
2.Униполярные генераторы.
Униполярные генераторы позволяют получать большой постоянный ток (до 500000 А) при низком напряжении (1-50 В).
Устройство одной из конструктивных разновидностей такого генератора показано на рис. 10. Массивный стальной ротор 1 вращается в магнитном поле, которое создается неподвижными кольцевыми катушками обмотки возбуждения 2. Рабочий поток Ф в центральной, активной части машины имеет по всей окружности одинаковую полярность, откуда и происходит название машины. Обмоткой ротора является само массивное тело ротора. Э. д. с.
,
индуктируемая в центральной, активной части ротора при его вращении в магнитном поле, также имеет но всей окружности одинаковое направление. Ток с ротора снимается с помощью неподвижных
щеток 3.
В униполярных генераторах возникают трудности отвода тока. При больших токах площадь щеточного контакта и число щеток очень велики. Щеточный аппарат получается громоздким, и в щеточном контакте возникают большие механические и электрические потери мощности.
В последнее время в связи с развитием специальных областей техники интерес к униполярным генераторам вновь возрос. При этом отвод тока с ротора начали осуществлять с помощью жидких металлов (ртуть, натрий, сплав натрия и калия). В связи с этим говорят о «жидкометаллических» щетках. В настоящее время построены униполярные генераторы мощностью до 1000 кВт.
Рис. 10. Униполярный генератор
