Смета расходов на организацию сети Стоимость телекоммуникационного оборудования
№ |
Наименование |
Единица измерения |
Количество |
Цена (руб.) за 1 шт. (м.) |
Всего (руб.) |
Оборудование |
|
|
|||
1. |
D-LINK DUB-H16 USB (Концентратор II класса на 16 портов) |
шт. |
6 |
1880 |
11280 |
2. |
D-Link DVG-2101S [DVG-2101S] (Шлюз) |
шт. |
1 |
1642 |
1642 |
Комплектующие |
|
|
|||
1. |
UTP-кабель категории 5 |
м. |
3000 |
4,5 |
13500 |
2. |
Вилка RJ-45 |
шт. |
30 |
3 |
90 |
3. |
Розетка RJ-45 |
шт. |
30 |
30 |
900 |
Дополнительное оборудование |
|||||
1. |
Напольный коммутационный шкаф (SNC-41U6060GS) |
шт. |
1 |
11125 |
11125 |
2. |
Патч-панель 48хRJ45, UTP, кат.5Е |
шт. |
1 |
4 666 |
4 666 |
3. |
Кабель-канал ПВХ 25х16 |
м. |
350 |
11 |
3850 |
Затраты на проектирование и на оказание услуг по монтажу телекоммуникационного оборудования
№ |
Наименование услуги |
Стоимость услуги (руб.) |
|
Услуги по монтажу телекоммуникационного оборудования Компания "ПК Эксперт" |
19000 |
|
Услуга подключения к провайдеру |
13600 |
Итого: 79653 руб. Приложение
Расположение коммуникационного оборудования в зданиях

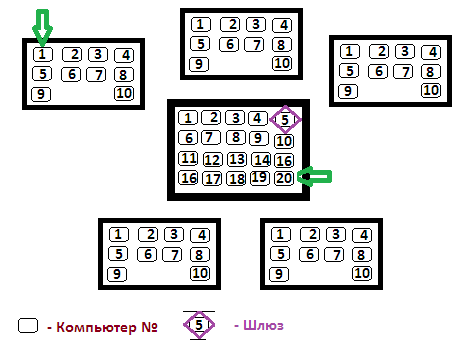

Расположение компьютеров и активного сетевого оборудования в зданиях
Заключение
В проделанной мною работе я не только изучила вопросы конфигурации сетей Fast Ethernet, и применила знания на практике, построив локальную вычислительную сеть организации.
Соблюдение многочисленных ограничений, установленных для различных стандартов физического уровня сетей Fast Ethernet, гарантирует корректную работу сети. Правила “4-х хабов” для сетей на основе витой пары и оптоволокна не только дают гарантии работоспособности сети, но и оставляют большой “запас прочности” сети. Для сетей, состоящих из смешанных кабельных систем, на которые правила о количестве повторителей не рассчитаны, необходимо проводить дополнительные расчеты, поэтому сеть, предложенная в данном проекте наиболее применима на практике.
Чтобы сеть Fast Ethernet работала корректно, необходимо было выполнение основных условий:
количество компьютеров в сети не более 1024;
сегменты, выполненные на электрических кабелях (витая пара), не должны быть длиннее 100 м;
задержка должна быть меньше, чем 512 битовых интервалов.
Все условия учтены в представленном мною проекте.
Курсовая работа может являться конкретной проектной документацией для некоторого предприятия.
Преимущества разработанной локальной вычислительной сети:
Использование технологии Fast Ethernet, которая быстрее в 10 раз Ethernet. Fast Ethernet или 100Base-T работает со скоростью 100 мегабит в секунду;
В настоящее время, витая пара благодаря своей дешевизне и лёгкости в установке, является самым распространенным решением для построения локальных сетей;
Данная сетевая топология наиболее удобна при поиске повреждений сетевых элементов: кабеля, сетевых адаптеров или разъемов. При добавлении новых устройств «звезда» также удобней по сравнению с топологией общая шина. Также можно принять во внимание, что 100 и 1000 Мбитные сети строятся по топологии «Звезда»;
При расчете кабеля для данной сети, было принята во внимание возможность расширения сети (250 метров кабеля являются резервными);
Для представленной сети мною были выбраны концентраторы на 16 портов в целях эргономики и перспективы на будущее.
