53. Подбор сечений элементов балки (пояса, стенка)

Подбор сечения поясов.

Минимальная необходимая площадь сечения:

Теперь мы можем задаться одной из величин полки (b или h) и определить другую. Рекомендации по выбору ширины полки:

b_п=(1/3..1/5)h_w, но не менее 180 мм (поскольку трудно будет выполнить узлы опирания вышележащих конструкций)

- существенно проявляется неравномерность распределений напряжений по ширине пояса;

- малая поперечная жесткость пояса (потеря общей устойчивости).

Также следует учитывать предельный относительный свес полки:

(в пределах упругих деформаций)

Где b_ef=(b_f-t_w)/2 – свес полки.

Также толщину полки желательно назначать в пределах и , поскольку в противных случаях проявят себя недостатки сварных швов при большой разнице толщин свариваемых элементов и низкое качество толстого металлопроката.

Подбор сечения стенки разобран в предыдущем вопросе (t_w, h_w).

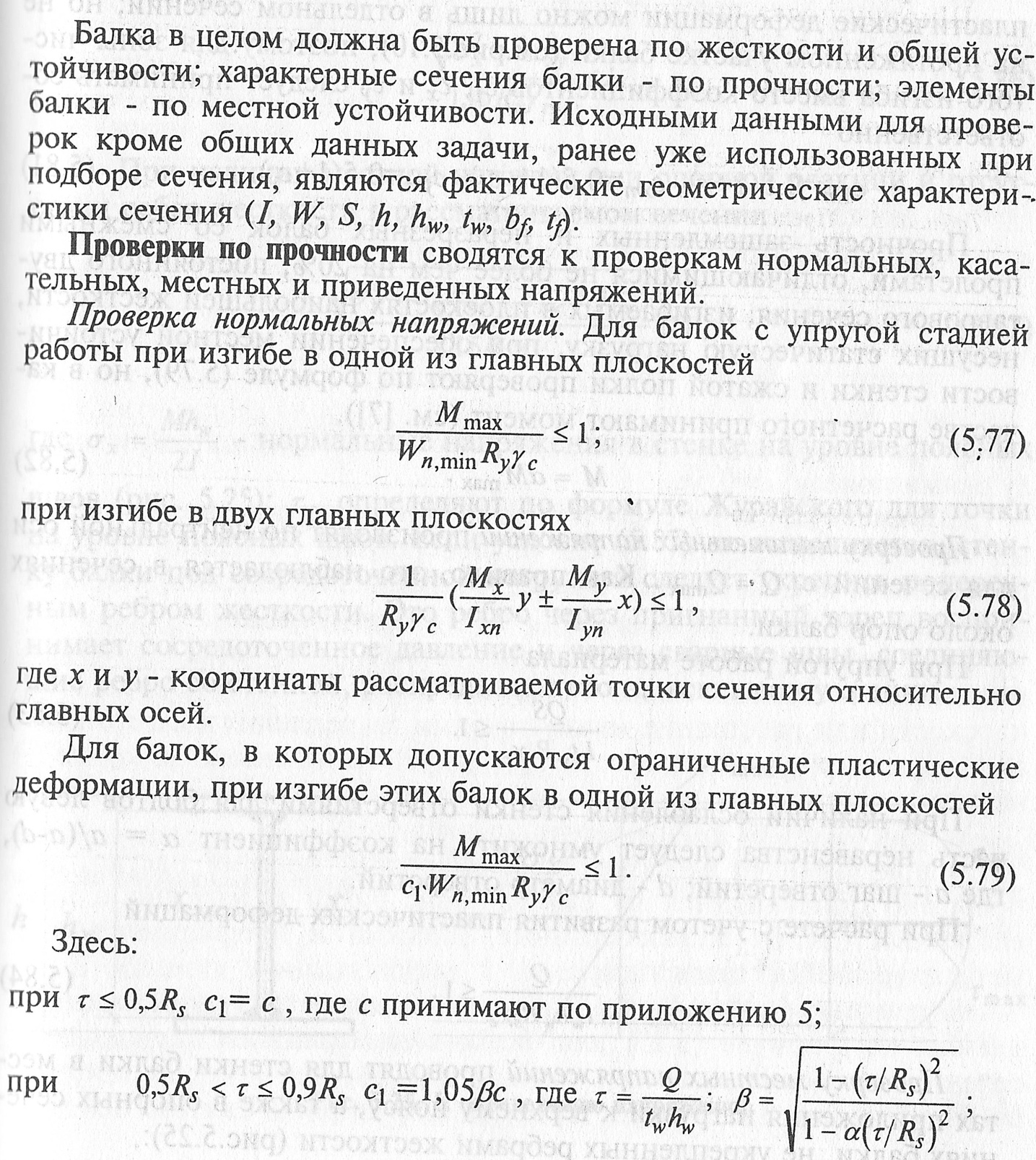

54. Проверка прочности балки.

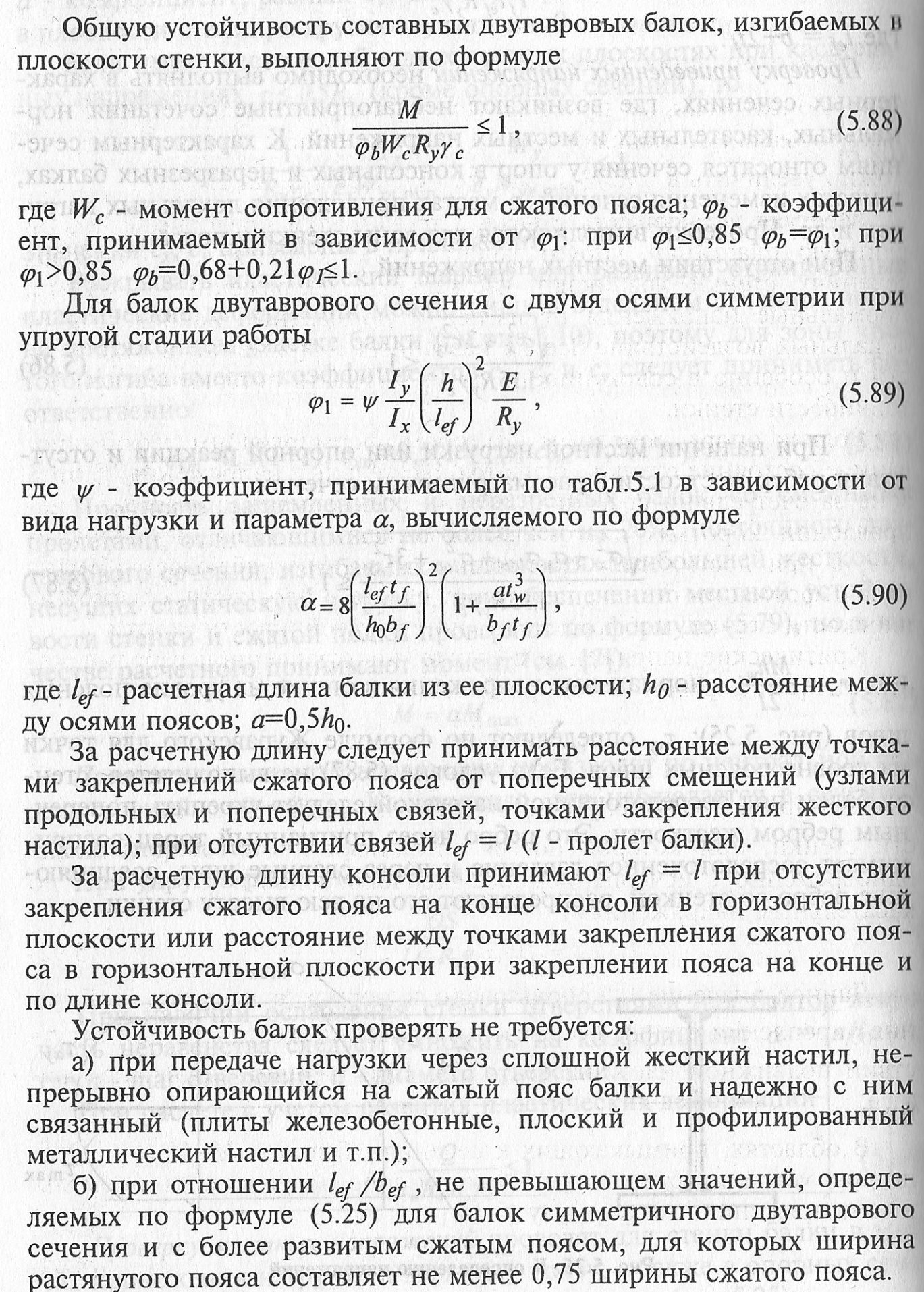

55. Проверка общей устойчивости.
