Стабилизация режима работы
Необходимость стабилизации режима работы следует из того, что проводимость полупроводника, а значит и токи в транзисторе заметно зависят от температуры, освещенности, давления, соответственно изменяется положение рабочей точки, т. е. режима работы.
Стабилизация режима работы сводится к стабилизации токов транзистора, например тока эмиттера.
Схема усилителя на БТ с эмиттерной температурной стабилизацией –
(схема № 3).
Рис.15
IэА
iэ
Iд
Роль Rэ:
При Uвх = 0 в Rэ проходит IэА (постоянная составляющая тока эмиттера).
Из схемы следует:
Iд·R2 = UбэА + IэA·Rэ при параллельном соединении R2 и Rэ,БЭ
UбэA = Iд·R2 – IэA·Rэ (1)
Пример:
С ростом температуры IэA увеличивается.
Из (1) следует, что UбэA уменьшается – из основного свойства транзистора следует, что Iэ не может расти, значит Rэ исключает любое изменение Iэ.
Роль Cэ
Сэ обеспечивает прохождение iэ (переменная составляющая тока эмиттера) минуя Rэ, если ХСэ << Rэ. ХСэ=1/(2πfCэ) – емкостное сопротивление.
Поэтому iэ (входной сигнал) заметно усиливается.
9 Тема 5.4 Обратная связь в усилителях
Обратная связь. Виды и параметры.
Влияние обратной связи на параметры усилителя.
Обратная связь (ОС) – это дополнительная цепь, через которую часть энергии с выхода усилителя поступает на его вход.
Виды ОС:
По элементам образующим ОС:
1.1 Внешняя ОС – создается дополнительными элементами;
1.2 Внутренняя ОС – образуется в элементах (основных)
Например Ск (емкость коллекторного перехода соединяет коллектор с базой)
По виду элементов ОС:
2.1 Пассивная ОС – образуется R, L, C
2.2 Активная ОС – создается или транзисторами или операционными усилителями.
По способу получения напряжения ОС - Uос:

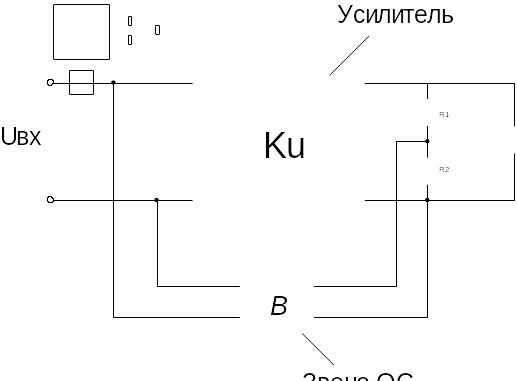

3.1 ОС по напряжению: признак Uос ~ Uвых
Рис.22
β

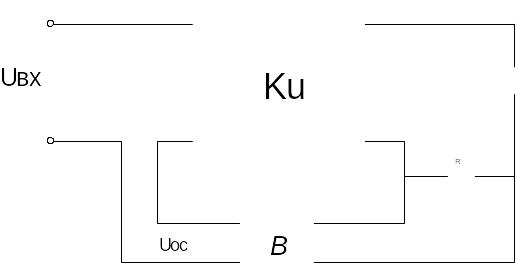

3.2 ОС по току: признак Uос ~ Iн
Рис.23
β
Правило: если мысленно отключить нагрузку и Uос = 0, то это ОС по току.
По способу подачи Uос на вход:
4.1 Параллельная обратная связь (см.пример 3.1)
4.2 Последовательная ОС (см.пример 3.2)
По соотношению фаз Uос и Uвх:
5.1 Положительная ОС – признак: Uос совпадает по фазе с Uвх и увеличивает его, следовательно, Ku↑.
5.2 Отрицательная ОС – признак Uос противоположно по фазе Uвх и уменьшает его, следовательно, Ku↓
Основной параметр цепи ОС
Коэффициент передачи напряжения ОС. [β]
β = Uос / Uвых (1)
β показывает какую часть Uос составляет от Uвых
2. Влияние ОС на параметры усилителя.
Получим формулу Ku с учетом ОС:
KU OC = Uвых / (Uвх ± Uос) (2)
Из (1) и (2) следует что KU OC =(Uвых / (Uвх ± β·Uвых)) умножим на (1/Uвх)
KU OC =KU/(1± β·KU) (3)
Для ПОС (положительная обратная связь) в формуле (3) оставляем «–», т.к. ПОС увеличивает Кu.
KU ПOC = KU/(1–β·KU), следовательно если β·KU→к 1, то KU ПOC→ ∞, это значит что любое случайное колебание на входе заметно усиливается и через ПОС поступает снова на вход, что многократно повторяется - это самовозбуждение усилителя, поэтому ПОС в усилителях не применяется.
ПОС применяется в автогенераторах.
Автогенератор – это хороший усилитель + ПОС с частотно зависимыми элементами.
Для ООС (отрицательная обратная связь) в формуле (3) оставляем знак «+», т.к. ООС уменьшает коэффициент усиления.
KU OC =KU/(1+β·KU), если β·KU >> 1, то KU OC ≈ KU/β·KU ≈ 1/β.
Следовательно основной параметр схемы KU OC определяют элементы звена обратной связи, значит стабильность работы усилителя схемы определяет эти элементы.
