Вакуумные покалываемые индикаторы – свечения тел накалов в вакууме.
Вакуумные накаливаемые индикаторы – явление низковольтной катодно-люминесцентной
Газоразрядные индикаторы – свечение газа при электрическом разряде в нем.
Полупроводниковый индикаторы – излучение при рекомбинации электронов и дырок в полупроводнике.
электролюминесцентные индикаторы – предпробойная электролюминесценция в диэлектрике
Ж.К.И. – оптический эффект в жидком кристалле.
Газоразрядный индикатор
Существует три типа газоразрядных индикаторов:
одиночные газоразрядные индикаторы
цифровые газоразрядные индикаторы
сегментные газоразрядные индикаторы
УГО и схема включения
Рис.53
Роль добавочного резиcтора (Rдоб):
С точки зрения силы тока Rдоб ограничивает ток цепи, чтобы I=U/ Rдоб не превышал допустимого значения для лампы. С точки зрения напряжения Uзажиг>>Uраб, UR=Uзажиг – Uраб , Rдоб= UR/Iном
При подаче напряжения U, пока нет разряда в лампе, все напряжение приложено к лампе, т.к. её сопротивление велико. При возникновении разряда (U загл.) в цепи идет ток и в результате создается падение напряжения.
Ur = I *R добав.
7Вопрос
Усилитель – это прибор, позволяющий увеличить амплитуду тока, напряжения, мощности, входных электрических колебаний за счет электрического источника питающего усилитель.

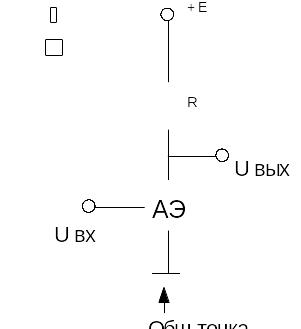

Общая структурная схема усилителя
Рис.1
Общая точка – это проводник в цепи, относительно которого подаются и снимаются Uвх, Uвых, Uпит. и все измеряемые напряжения.
АЭ – активный элемент – элемент, сопротивление которого заметно зависит от входного напряжения.
+Е – это «+» ЭДС источника питания. В этом примере “–“ источника питания обязательно соединен с общей точкой.
Работа схемы
R, АЭ образуют на схеме делитель напряжения.

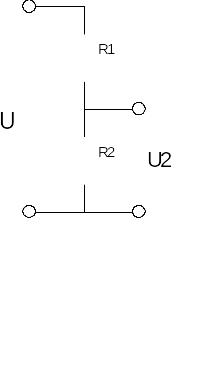

Рассмотрим делитель напряжения на примере двух резисторов.
Рис.2
I
U2 = I·R2 = (U/(R1+R2)) · R2 =U/(R1/R2+1) (1)
В структурной схеме в соответствии с формулой (1) получаем:
Uвых = (E/(R+RАЭ)) · RАЭ = E/((R/RАЭ)+1) (2),
Следовательно, если E, R = const, то Uвых однозначно зависит от RАЭ, поэтому E, R = const являются условием усиления сигнала без искажения.
Вся электронная аппаратура питается от источников постоянного тока стабилизированного напряжения.
В данной схеме при E, R = const изменение Uвх вызывает изменение RАЭ, соответственно изменяется Uвых.
Если R=0, то Uвых = Е и не зависит от Uвх, т.е. без резистора R не образуется делитель напряжения.
Классификация усилителей:
По частоте:
1.1 Усилители низкой частоты (УНЧ) усиливают частоты до 100 кГц;
1.2 Усилители высокой частоты (УВЧ) работают от 100 кГц до 300 МГц;
1.3 Усилители сверхвысоких частот (УСВЧ) усиливает частоты до 3ГГц.
По усиливаемой величине:
2.1 Усилители тока;
2.2 Усилители напряжения;
2.3 Усилители мощности.
Рис.3
Усилитель
Рассмотрим соотношение сопротивлений источника и нагрузки:
Рис.4
rвн
Rн << rвн - условие передачи наибольшего тока в нагрузку;
Rн >> rвн - условие передачи наибольшего напряжения в нагрузку;
Rн = rвн - условие передачи наибольшей мощности в нагрузку.
2.1 Для усилителей тока выполняется:
Rвх.ус << R ист.вх
Rн << Rвых.ус
2.2 Для усилителей напряжения:
Rвх.ус >> R ист.вх
Rн >> Rвых.ус
Для усилителей мощности:
Rвх.ус = R ист.вх
Rн = Rвых.ус
Чаще всего реализуется Rвх.ус >> R ист.вх и Rн = Rвых.ус
Согласование сопротивлений обязательно для усилителя.
3. По числу каскадов:
3.1 Однокаскадные усилители
3.2 Двухкаскадные усилители
3.3 Многокаскадные усилители
Каскад усиления – это часть схемы, которая может усиливать сигнал, не зависимо от других элементов.
По элементам связи между каскадами:
4.1 усилители с резистивно-емкостной связью;
4.2 усилители с трансформаторной связью;
4.3 усилители с непосредственной связью по постоянному току;
4.4 усилители с оптронной связью.
Специальные усилители:
5.1 Широкополосные усилители – имеют достаточно большой интервал усиливаемых частот;
5.2 Узкополосные усилители – имеют узкий диапазон усиливаемых частот;
5.3 Усилители постоянного тока, дифференциальные усилители, операционные усилители.
