Обработка плоских поверхностей

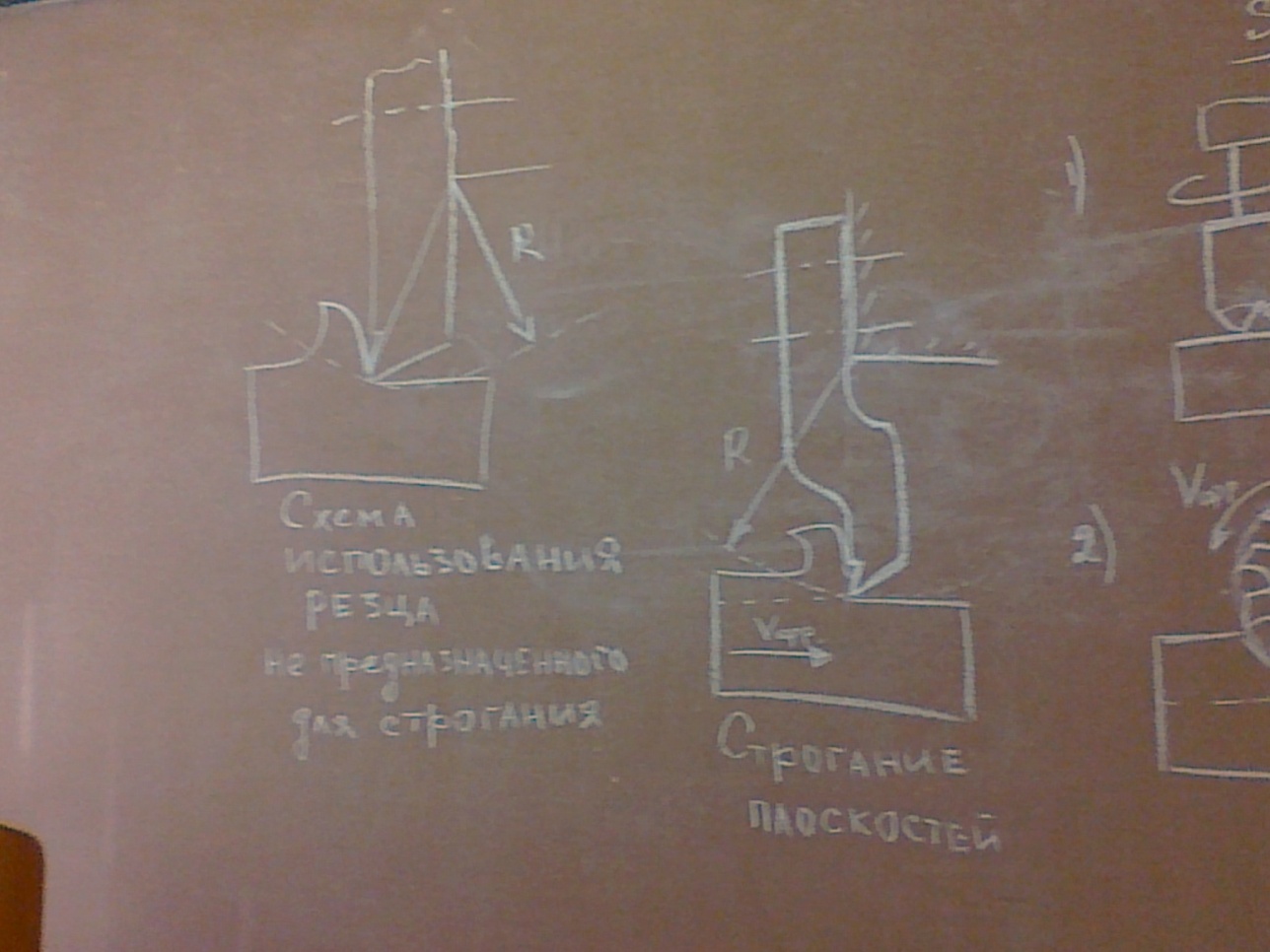

Строгание плоскостей наиболее древней и универсальный метод который используется в условиях мелкосерийного и индивидуального производства достоинством строгания является высокая универсальность и возможность снятия больших припусков за один рабочий ход. Особенностью строгального резца является то что он изогнутый при этом опорная поверхность резца по которой он крепиться должна находиться на одной плоскости ли ив одной плоскости с передней поверхностью инструмента по которой сходит стружка. При обработки деталь вместе со столом станка совершает прямолинейное движение относительно инструмента этим определяется скорость резания в целом считается строгание не производительным методом.
Рисунок по фрезерованию

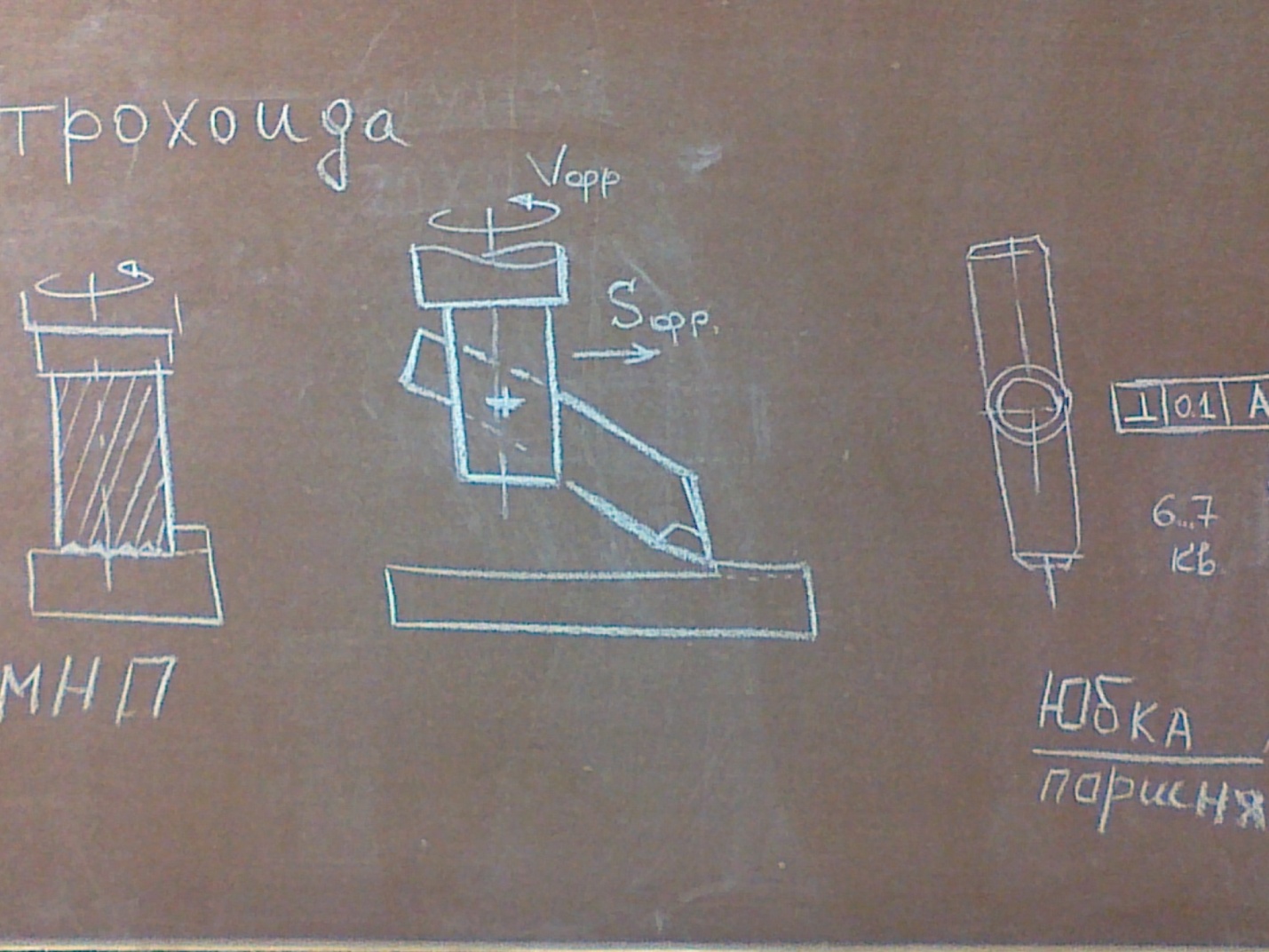

Фрезерование плоскостей является наиболее распространенным способом обработки при котором могут быть использованы торцовые (схема1) , цилиндрические(схема 2) концевые фрезы(схема 3). Особенностью фрезерования является то что инструмент совершает вращательное движение во круг своей оси и поступательно перемещается относительно детали. Очень часто при этом деталь так же перемещается поступательно соответственно различают фрезерование встречное и попутное.
Встречное фрезерование – характеризуется тем, что перемещение инструмента и детали происходит на встречу друг другу.
При попутном фрезеровании – векторы скоростей инструмента и детали направлены в одну сторону.
При фрезеровании сечение срезаемого слоя является переменным. Каждый зуб фрезы двигается по трохоидальной траектории, которая описывается кривой Архимеда. Наиболее распространенным видом фрезерования является обработка инструментом сборной конструкции, когда в корпус устанавливаются сменные многогранные не перетачиваемые пластины, что обеспечивает не только высокую производительность но и возможность быстрой смены затупившейся пластины а так же восстановление размерной настройки (точности обработки). по производительности и точности фрезерование конкурирует со строганием. Строгание рекомендуется использовать при обработки длинных узких деталей с большим припуском. Фрезерование при обработке мелких деталей сложной конструкции в особых случаях может быть использовано фрезерование как метод чистовой обработки которая обеспечивает точность до 7 квалитета но при этом обычно используется специальная фреза которая имеет только один зуб. Обработка осуществляется со скоростями более 100 метров в минуту и подачами менее 0,1 мм на оборот.
Рисунок
Протягивание плоскостей
Специальные метод чистовой обработки который используется в ксловиях массового производства по сравнению с фрезированием протягивание имеет следующие преимущества:
Скорость обработки примерно увеличивается в 5 раз
Протяжка имеет калибрующие зубья что соответсвено позволяет на 2-3 квалитета повысить точноть
Стойкость инструмента примерно в 3-5 раз выше чем у фрезы
Недостатки:
Инструмент являемся специальным и очень дорогим
Конфигурация для деталей под протягивание должна быть достаточно простой а деталь должна иметь достаточную жесткость
