- •2. Определите правильную эпюру изгибающих моментов
- •2. Определите правильную эпюру изгибающих моментов
- •2. Определите правильную эпюру изгибающих моментов
- •1. Определите правильную эпюру продольных сил n
- •2. Определите правильную эпюру изгибающих моментов
- •2. Определите правильную эпюру изгибающих моментов
2. Определите правильную эпюру изгибающих моментов
1). 2). 3). 4).
Вариант 24
1.
2. Для сечения 1-1 выберите правильные уравнения поперечных сил и изгибающих моментов:
1). 2). 3).
4). 5).
НОВЫЕ!!!!!!!!!!!!!!!!!!

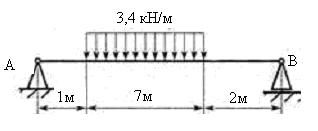

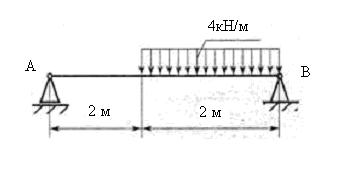

1. Определить реакцию в опоре В.
1). 3,6 кН; 4). 12 кН;
2). 8,4 кН; 5). 1,6 кН.
3). 6 кН;

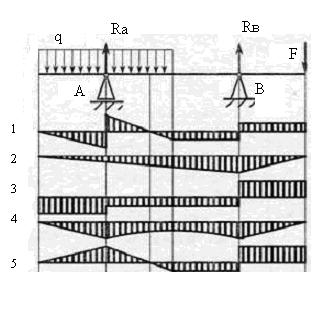

2. Из представленных на схеме эпюр выбрать эпюру поперечной силы для балки
1). 1; 2). 2; 3). 3; 4). 4; 5). 5.
3. Из представленных на схеме эпюр выбрать эпюру изгибающих моментов для балки:
1). 1; 2). 4; 3). 6; 4). 2; 5). 5.
4. Установить вид нагружения в сечении I-I.
1). брус сжат;
2). брус скручен;
3). брус растянут;
4). брус изогнут.
5. Для бруса определить наибольшую продольную силу, возникшую в поперечном сечении:
1). -16 кН; 2). -38 кН; 3). 70 кН; 4). -54 кН.
6. Определить нормальное напряжение в сечении С-С бруса:
1). 200 МПа; 2). 100 МПа; 3). 70 МПа; 4). -60 МПа.
7. Для бруса определить наибольшую продольную силу, возникшую в поперечном сечении:
1). 190 кН; 2). 50 кН; 3). 85 кН; 4). 35 кН.
8. Выбрать формулу для расчета главного момента инерции сечения относительно оси x
1). ; 2). ; 3). ; 4). .
9. Определить полярный момент инерции сечения, если осевой момент инерции Ix=14 см4.
1). 7 см4; 2). 36 см4; 3). 14 см4; 4). 28 см4.

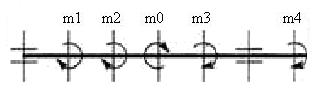

10. Какому нагружению вала соответствует данная эпюра?
1).
2).
3).
4).
11. Выбрать участок чистого изгиба
1). 1 участок; 3). 3 участок;
2). 2 участок; 4). 4 участок.

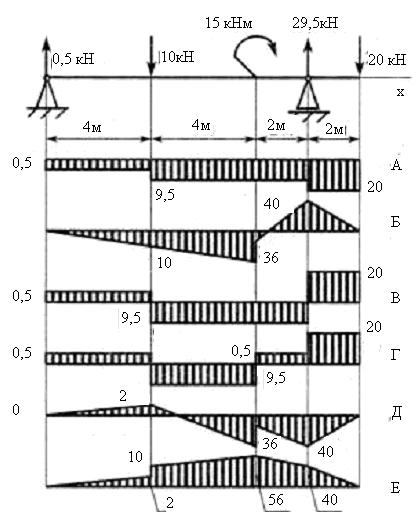

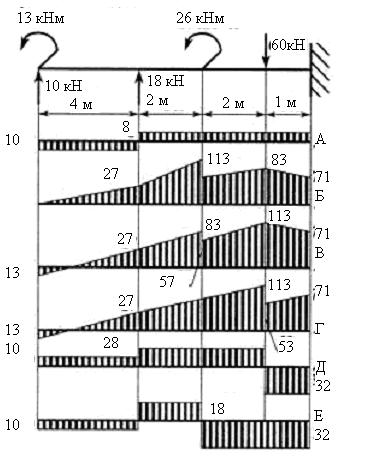

12. Из представленных на схеме эпюр выбрать эпюру поперечной силы для изображенной балки:
1). А; 2). Б; 3). В; 4). Г; 5) Д; 6) Е.
13. Из представленных на схеме эпюр выбрать эпюру изгибающих моментов для изображенной балки:
1). А; 2). Б; 3). В; 4). Г; 5) Д; 6) Е.
14. Выбрать участок чистого изгиба:
1). 1 участок; 3). 3 участок;
2). 2 участок; 4). 4 участок.

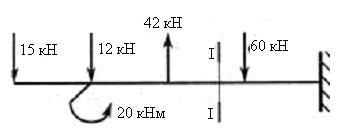

15. Определить величину поперечной силы в сечении I-I :
1). 39 кН; 2). 15 кН; 3). 27 кН; 4). 42 кН.

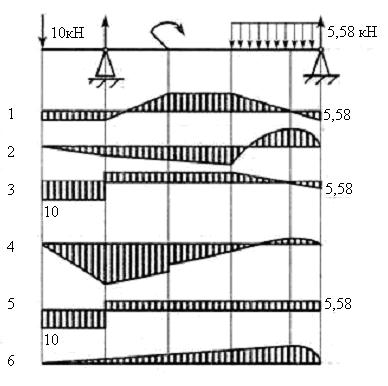

16. Из представленных на схеме эпюр выбрать эпюру поперечной силы для изображенной балки:
1). А; 2). Б; 3). В; 4). Г; 5) Д; 6) Е.
17. Из представленных на схеме эпюр выбрать эпюру изгибающих моментов для изображенной балки:
1). А; 2). Б; 3). В; 4). Г; 5) Д; 6) Е.
18. Определить реакцию в опоре В:
1). 11,26 кН; 2). 18,75 кН; 3). 30 кН; 4). 47,25 кН.
19. Из представленных на схеме эпюр выбрать эпюру изгибающих моментов для изображенной балки:
1). 1; 2). 2; 3). 3; 4). 4; 5) 5; 6) 6.
20. Из представленных на схеме эпюр выбрать эпюру поперечных сил для изображенной балки:
1). 1; 2). 2; 3). 3; 4). 4; 5) 5; 6) 6.
21. Определить реакцию в опоре В:
1). 10,71 кН; 2). 13,09 кН; 3). 23,8 кН; 4). 32,42 кН.
22. Из представленных на схеме эпюр выбрать эпюру изгибающих моментов для изображенной балки:
1). 1; 2). 2; 3). 3; 4). 4; 5) 5; 6) 6.

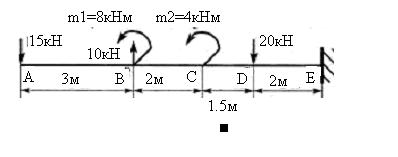

23. Вычислить величину изгибающего момента в сечении С
1). 6 кНм; 2). -2 кНм; 3). 10 кНм; 4). 5 кНм; 5). 1 кНм.

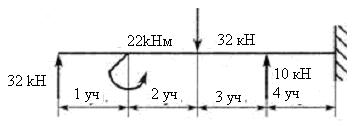

24. Определить поперечную силу на III участке балки:
1). 20 кН; 2). -8 кН; 3). -16 кН; 4). 4 кН
25. Определить величину изгибающего момента в сечении D.
1). 94,5 кНм; 4). 109,5 кНм;
2). 62,5 кНм; 5). 104,5кНм.
3). 74,5 кНм;
26.
