1.1 П\п диоды и их классификация
П\п диод-полупроводниковый прибор,имеющий 2 внешн вывода и один pn-переход.
Все п\п диоды можно разделить на 2 группы: выпрямительные и специальные(стабилитроны, варикапы, туннельные диоды, светодиоды, фотодиоды). Выпрямительные служат для выпрямления переменного тока. В зависимости от частоты и формы переменн. напряжения они делятся на: высокочастотные,низкочастотные и импульсные. Специальные типы использ. различ св-ва p-n-переходов,явление пробоя,барьерную емкость и участки с отриц обратн связью.
По методу изготовления перехода различают: сплавные, диффузионные,точечные, плоскосные.
По исходному п\п материалу: германиевые, кремниевые, селеновые и др.
По основным электрическим параметрам. Для каждого типа диода они свои. Например, для выпрямительных диодов являются: прямое напряжение Uпр,которое нормируется при определенном прямом токе Iпр; максимально допустимый прямой ток диода Iпрmах; максимально допустимое обратное напряжение диода Uобpmax; обратный ток диода Iобр.
1.3
Дано:
_____________
Решение:
1.4 Апериодическое (инерционное) звено первого порядка.
Передаточная функция данного звена, как отмечалось выше, имеет вид |
|

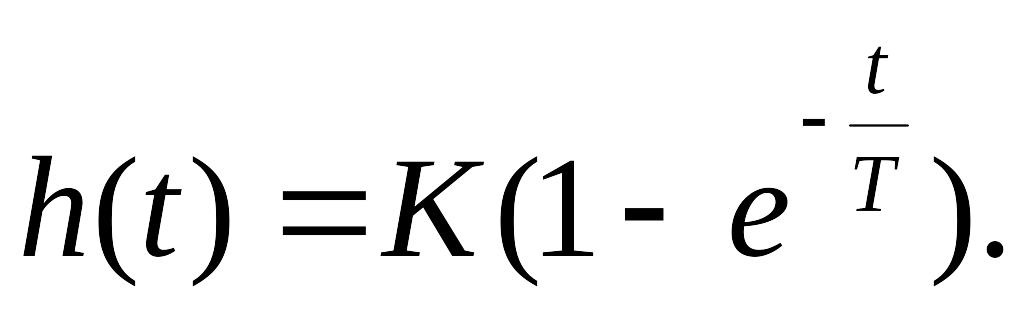

Переходная функция |
|
Постоянная времени T переходной функции h(t) определяет наклон касательной в начале кривой, т.е. величина T характеризует степень инерционности динамического звена. |
|
Амплитудно-фазовая характеристика звена
|
|

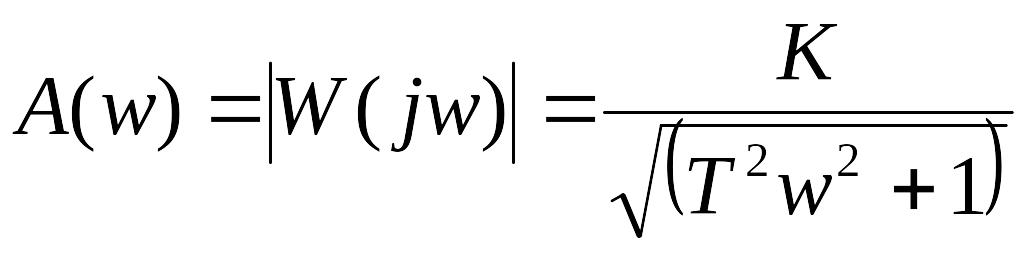

Амплитудно-частотная характеристика |
|
Фазо-частотная |
|
Логарифмическая амплитудно-частотная характеристика имеет вид
|
|
Низкочастотная асимптота (при w=0) этой характеристики имеет уравнение |
|
а высокочастотная асимптота (при w=∞) имеет уравнение |
|
Асимптотическая (сплошная линия) и точная (штриховая линия) ЛАХ данного звена изображена на рис. 1.2, б. Максимальная разница (ошибка) между асимптотической и точной ЛАХ имеет место на частоте сопряжения wc=1/T и равна 3 дб. Частота среза wср равна K/T (L(wср )=0). Наклон низкочастотной асимптоты равен 0 дб/дек, а высокочастотной - (-20) дб/дек.
2.1 Нарисуйте схему однополупериодного выпрямителя на выпрямительных диодах. Для получения напряжения нужного типа часто необходимо преобразовать переменное напряжение в постоянное (выпрямление) или наоборот (инвентирование) .Так для питания электронных устройств с полупроводниковыми и электровакуумными приборами требуется постоянное напряжение,а первичным источником питания явл промышленная сеть переменного тока. Для этого применяют выпрямители. Выпрямители бывают управляемые и неуправляемые,в зависимости от числа фаз (однофазные и многофазные),по мощности (малой,средней и большой).
Данная схема служит для выпрямления однофазного переменного тока. Ток iн в нагрузочном резисторе Rн появл только в те полупериоды ,когда потенциал точки a вторичной обмотки трансформатора положителен по отношению к потенциалу точки b, т.к в этом режиме вентиль открыт.Когда потенциал точки a отрицателен по отнош к точке b,вентиль закрыт.,и ток в цепи вторичной обмотки равен 0.Роль диода заключается в отсечке тока, идущем в обратном направлении, так как сопротивление диода в обратном направление очень велико и превосходит во много раз сопротивление нагрузки. Выходной сигнал получается в виде пульсаций одного периода синусоидального тока. Высокий уровень пульсаций является недостатком такого выпрямителя.Iср=Imax/Pi
Для того чтобы сгладить пульсации тока можно добавить конденсаторные и индуктивные фильтры. Тем самым обеспечивается практически постоянный ток на нагрузке. О днополупериодный выпрямитель используется для питания высоковольтных цепей малой мощности..
|
2.3 Дано:
_____________
Решение:
2.4 Простейшие типовые звенья
Интегрирующее звено.
Так называют звено с передаточной функцией W(s) = к/s. Его частотные и временные функции имеют следующий вид:
АФЧХ:
ЛАХ, ЛФХ:
Переходная характеристика:
k-коэфф усиления
. Колебательное звено.
Так называют звено с передаточной функцией:
АФЧХ:
ЛАХ,ЛФХ:
Переходная характеристика:
. Апериодическое звено.
Так называют звено с передаточной функцией W(s) = k/(Ts + 1). Его частотные и временные функции имеют следующий вид:
АФЧХ:
ЛАХ, ЛФХ: перех х-ка
3.1 Нарисуйте схему эмиттерной температурной стабилизации
Транзисторы установленные в электронной аппаратуре, во время работы подвергаются нагреванию как за счет собственного тепла, выделяющегося при протекании по ним тока, так и за счет внешних источников тепла, например, расположенных рядом нагревающихся деталей. Как уже указывалось выше, изменение температуры оказывает значительное влияние на работу полупроводниковых приборов. В этом отношении не составляют исключения и транзисторы. В качестве иллюстрации этого приведем пример изменения под действием температуры входных и выходных статических характеристик транзистора, включенного по схеме с общим эмиттером.
Графики показывают, что при таком значительном изменении характеристик, а с ними и параметров, работа усилительного каскада в условиях меняющейся температуры может стать совершенно неудовлетворительной. Для устранения этого недостатка в схемы усилителей вводится температурная стабилизация. В первую очередь это касается стабилизации положения начальной рабочей точки
3.3
Дано:
U=220 B;
I=1.8 A;
P=85 Вт;
_____________
3.4 Точность управления в установившемся режиме.Ошибки в сау при типовых воздействиях.
. Точность регулирования в установившемся режиме.
(увеличение установившейся ошибки)
f(p) , то Y(p) E(p)=x(p)-y(p) .
Задача позиционирования. В качестве типового режима рассматривается установившееся состояние при постоянных значениях задающего и возмущающего воздействий. Ошибка системы в этом случае называется статической (εст).

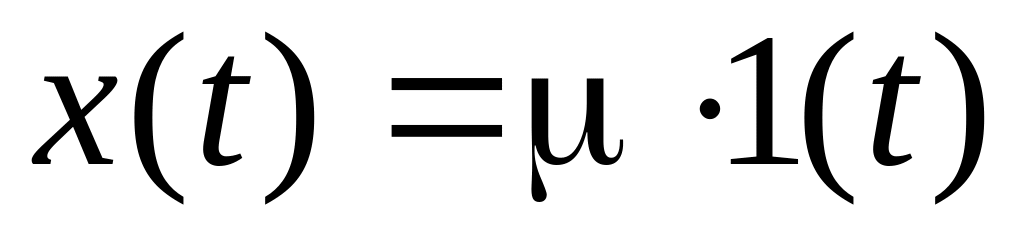

Рассмотрим систему, в которой возмущения отсутствуют, а входное воздействие представляет собой ступенчатую функцию . В этом случае ошибка системы будет представлять собой статическую ошибку по входному воздействию (ε ст). Для статических систем она определяется следующим образом:
где Краз - коэффициент усиления разомкнутой САУ.
Наличие статической ошибки в САУ иллюстрируется рис. 1.
В астатических системах соблюдается условие =0. Поэтому можно сформулировать понятие астатизма как свойства САУ:
астатизм системы к некоторому внешнему воздействию – это свойство системы отрабатывать данное воздействие с нулевой установившейся ошибкой.
Следует отметить, что словом "астатизм" часто называют не свойство САУ, а численную характеристику этого свойства, более точно именуемую порядком астатизма.
Рис. 1. К определению основных показателей качества регулирования
Здесь уз - заданное значение выходной координаты; ууст - установившееся значение выходной координаты; εст - статическая ошибка; ymax - максимальное значение выходной координаты в процессе регулирования. Отработка движения с постоянной скоростью. В качестве другого типового воздействия используется режим движения системы с постоянной скоростью, который наблюдается в установившемся состоянии при изменении входного воздействия по закону , где . Установившаяся ошибка в этом случае носит название скоростной ошибки (εск).
Д ля систем с астатизмом первого порядка скоростная ошибка равна отношению скорости изменения входного воздействия к коэффициенту усиления разомкнутой системы
Заметим, что коэффициент усиления Кр в этом случае часто называют добротностью САУ по скорости.

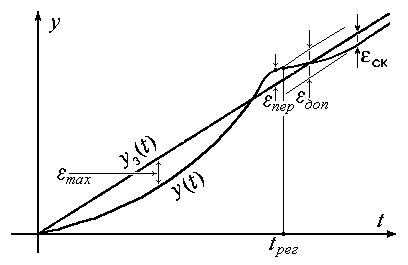

Графически наличие скоростной ошибки иллюстрируется рис. 2.
Рис. 2. К определению скоростной ошибки САУ.
