15. Особенности и состав работ подготовительного периода при проходке стволов разведочных шахт

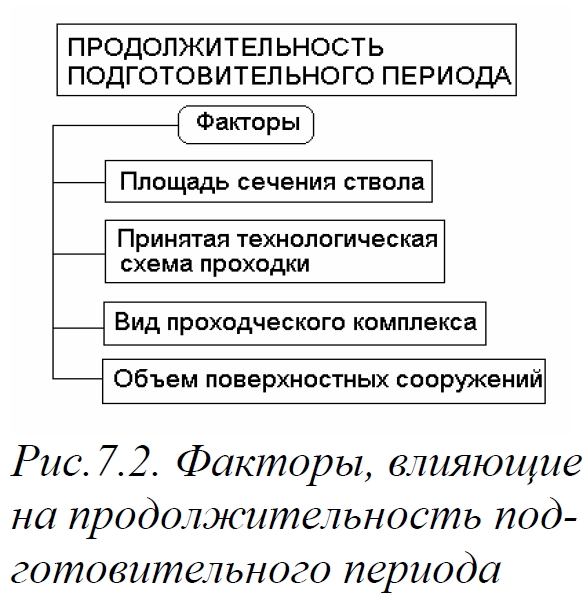

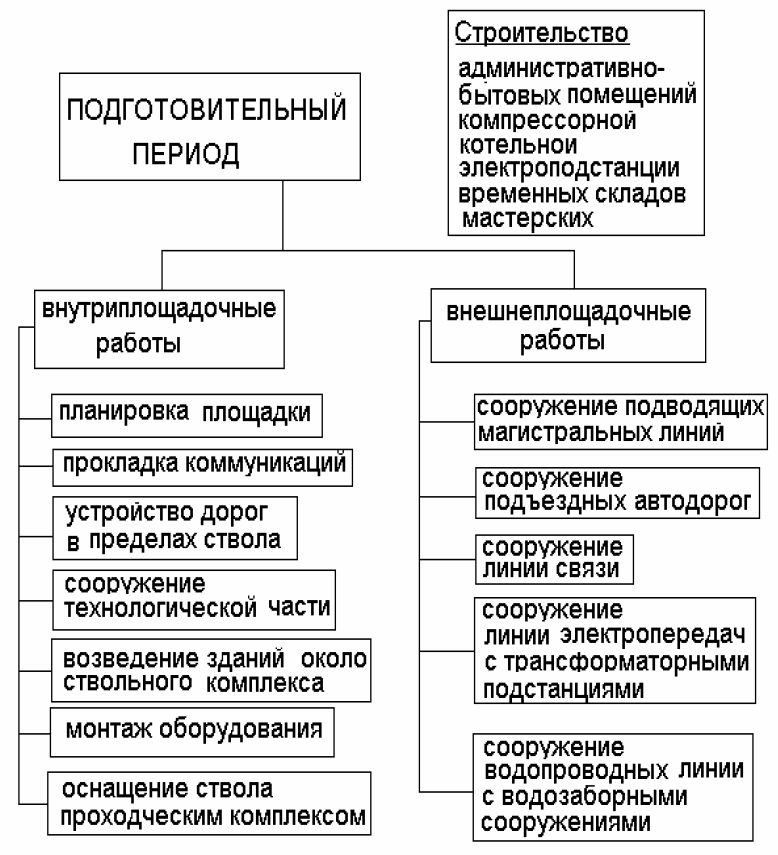

Проходке ствола предшествует подготови тельный период, который включает внутриплощадочные и внеплощадочные работы. При этом объем

внеплощадочных работ зависит главным образом от освоенности района.

В подготовительный период строятся административно-бытовые здания и вспомогательные сооружения, необходимые для проходки ствола.

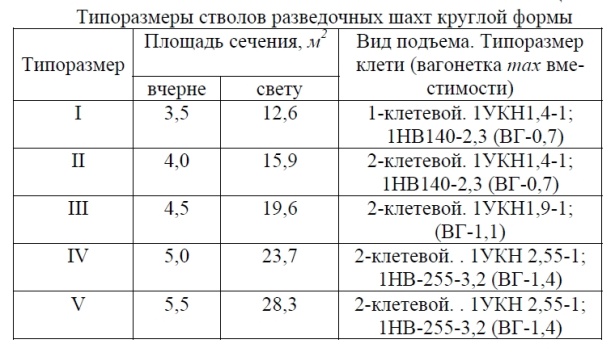

16. Типоразмеры и армировка стволов разведочных шахт

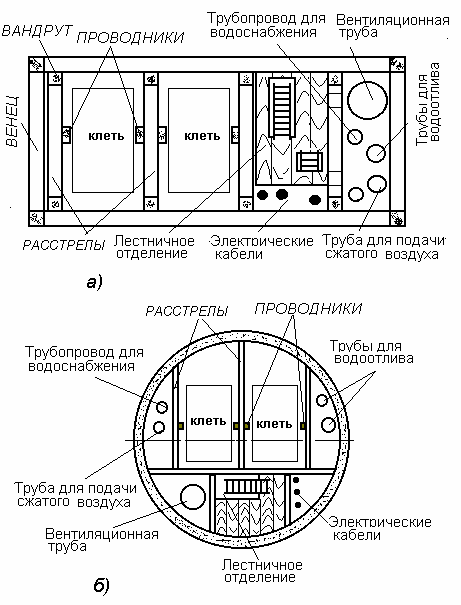

Cтволы разведочных шахт имеют прямоугольную и круглую форму.

Прямоугольная форма применяется при сроке службы ствола до 10-12 лет, при проходке в горных породах не ниже средней устойчивости. Стволы крепят древесиной используя сплошную венцовую или подвесную крепь.

Круглая форма сечения применяется при сооружении стволов сроком службы более 10 лет. Такие стволы закрепляются бетоном (набрызгбетоном).

7.4,б. Типовые сече-

ния стволов с подвесной крепью, аналогичны типовым сечениям

со сплошной деревянной крепью, а отличаются от них лишь на-

личием затяжки между крепью и стенками ствола и креплением

проводника для левой клети в стволах III и IV типоразмеров не к

расстрелу, а непосредственно к крепи.

К элементам армировки относятся прогоны расстрелы, проводники, лестничные отделения, конструкции для крепления труб и кабелей.

Прогон является элементом крепи, который располагается вдоль выработки, служит для крепления расстрелов и для придания всей системе крепи устойчивости.

Расстрелы предназначены для крепления в стволе проводников, труб сжатого воздуха, водоотлива, а также полков лестничных отделений.

Проводники служат для направления подъемных сосудов.

При проходке стволов разведочных шахт круглого сечения с бетонной крепью используется жесткая смешанная или металлическая армировка. Смешанную армировку возводят в стволах глубиной до 400 м, оборудованных подъемными сосудами не большой емкости. При металлической армировке в каче-

стве расстрелов применяют тот же сортамент проката, что и при смешанной армировке, а для проводников – рельсы Р-34 или Р-

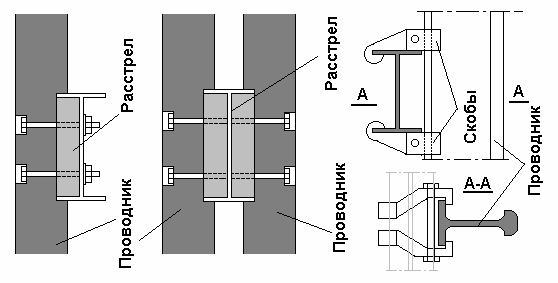

38. Металлические проводники прикрепляют к металлическим

расстрелам при помощи специальных соединительных скоб

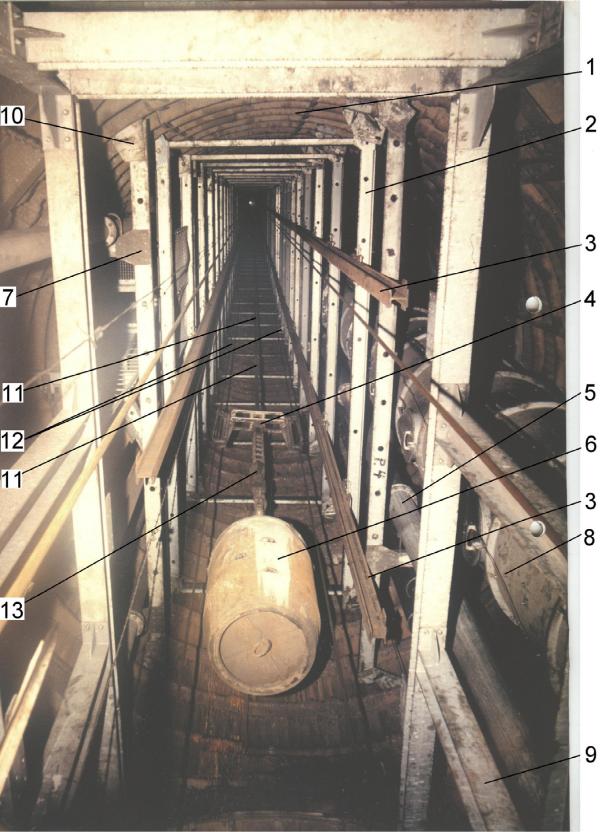

Элементы армировки стволов разведочных шахт

ЭЛЕМЕНТЫ АРМИРОВКИ СТВОЛА КРУГЛОГО СЕЧЕНИЯ

9-СТОЙКИ,3-МЕТАЛЛИЧЕСКИЕ ПРОВОДНИКИ, 8-ВЕНТИЛЯЦИОННЫЕ ТРУБЫ, 5 – ВОДОПОДЪЕМНЫЕ ТРУБЫ, 7 – ОПОРНЫЕ КОЛЕНА, 11-ПОДЪЕМНЫЙ КАНАТ, 13 – ПРИЦЕПНОЕ УСТРОЙСТВО, 6-БАДЬЯ, 12 – НАПРАВЛЯЮЩИЕ КАНАТЫ, 4 – НАПРАВЛЯЮЩАЯ РАМКА,

17. Сооружение устья ствола

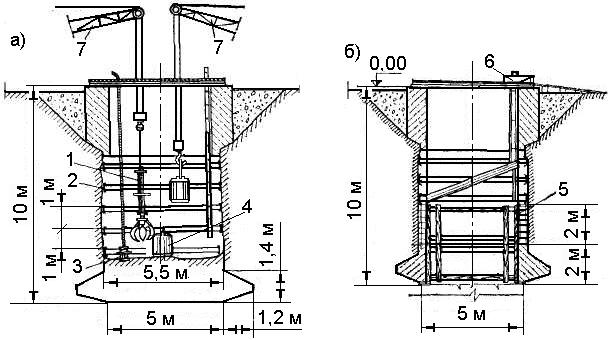

Для стволов разведочных шахт прямоугольного сечения устье устраивается на глубину 5 м; для стволов круглого сечения – на глубину 10 м. Материалом крепи устьев может быть древесина (при неглубоких стволах малого поперечного сечения), монолитный бетон или железобетон, металлические или железобетонные тюбинги (в слабых и малоустойчивых породах).

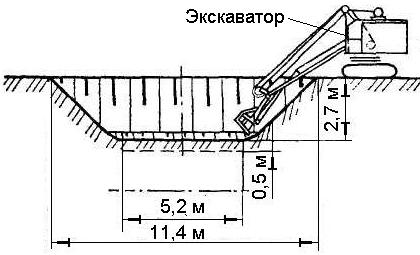

Проходка устья начинается с фиксирования центра ствола шахты. На расстоянии 20-25 м от ствола закладываются осевые реперы, определяющие его центр.

При сооружении устьев стволов в породах I-IV категории крепости, после закрепления верхней части устья, погрузку породы в бадью в стволах сечения до 13 м2 следует производить вручную; в стволах с большей площадью сечения – грейферным грузчиком.
