Параметры и способы проходки разведочных шурфов. Типовые сечения шурфов
Разведочный шурф – вертикальная (реже наклонная) подземная выработка, проходимая с земной поверхности при геоло-гической съемке, поисках и разведке месторождений полезны ископаемых, а также при инженерно-геологических изысканиях.
По глубине разведочные шурфы делят на мелкие – до 5 м, средней глубины – от 5 до 10 м, глубокие – более 10 м. В некоторых случаях глубина шурфов достигает 40 м. В глубоких шурфах проходят дополнительные горизонтальные выработки, называемые рассечками, протяженностью от 10 до 100 м в одну или в обе стороны шурфа.
С увеличением глубины шурфа площадь поперечного сечения в свету увеличивается. Шурфы глубиной до 10 м обычно имеют одно отделение, а при глубине до 20 м могут быть с одним или двумя отделениями. Более глубокие шурфы разделяются на отделения.
Шурфы глубиной до 30 м имеют прямоугольное сечение (типа П-3,2), при наличии двух отделений (грузовое и лестничное). При глубине шурфа до 40 м, площадь сечения шурфа составляет 4 м2. При этом шурф также имеет два отделения
В шурфах глубиной более 20 м, а также в шурфах с рассечками оборудуется лестничное отделение, которое отделяется от подъемного сплошной перегородкой. Причем, такое отделение не должно отставать от забоя более, чем на 3 м. От нижнего полка до забоя должна быть подвесная лестница.
Типовыми сечениями предусмотрено одиннадцать типоразмеров шурфов, шесть из которых прямоугольного сечения: П-0,8; П-0,9; П-1,3; П-1,5; П-3,2; П-4,0; два квадратного: Кв-1,4; Кв-2,0; и три круглого – Кр-0,9; Кр-1,5; Кр-2,5 (числовое значение соответствует площади сечения в м2).
Технология и способы проведения шурфов зависят от свойств пород, глубины шурфов, общего объема проходческих работ, транспортных и геологоклиматических условий.
Как правило, ручная проходка без предварительного рыхления пород характерна для проведения шурфов в породах I-IV категорий. В породах V-XX категорий применяют буровзрывные работы с бурением шпуров ручными перфораторами и электросверлами.
Машинный способ, буровыми установками, копателями шахтных колодцев, грейферами и др., используется в породах до IV категории.

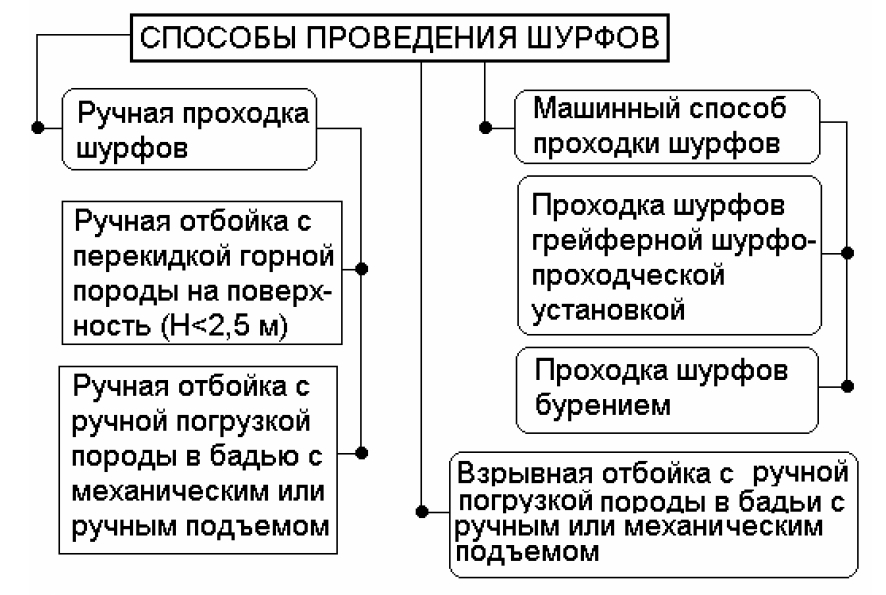

2. Способы проведения шурфов. Факторы влияющие на выбор способа проходки шурфов
Технология и способы проведения шурфов зависят от свойств пород, глубины шурфов, общего объема проходческих работ, транспортных и геологоклиматических условий.
Как правило, ручная проходка без предварительного рыхления пород характерна для проведения шурфов в породах I-IV категорий. В породах V-XX категорий применяют буровзрывные работы с бурением шпуров ручными перфораторами и электросверлами.
Машинный способ, буровыми установками, копателями шахтных колодцев, грейферами и др., используется в породах до IV категории.
Цикл проведения шурфа в общем случае складывается из следующих операций: разрушение породы, вентиляция, погрузка и подъем породы на поверхность, водоотлив, крепление и вспомогательные работы.
