10. Водоотлив при проходке шурфов
Водоотлив при притоке до 0,3 м3/ч производиться шурфопроходческими бадьями одновременно с выдаваемой породой. Бадья заполняется водой вручную (с помощью ведер) или забойными насосами.
Водоотлив насосами, в общем случае, осуществляется в период погрузки и подъема породы. При притоке воды в шурф до 1-2 м3/ч, часто используются насосы с ручным приводом.
При притоке воды до 15 м3/ч водоотлив осуществляется забойным проходческим винтовым насосом ПВН-15М или подвесным насосом ПН-15А; при притоке воды до 25 м3/ч предусматривается применение забойного насоса Н-1М. Насосы обеспечивают напор до 40 м. Забойные насосы устанавливаются в зумпфе, в одном из углов забоя.

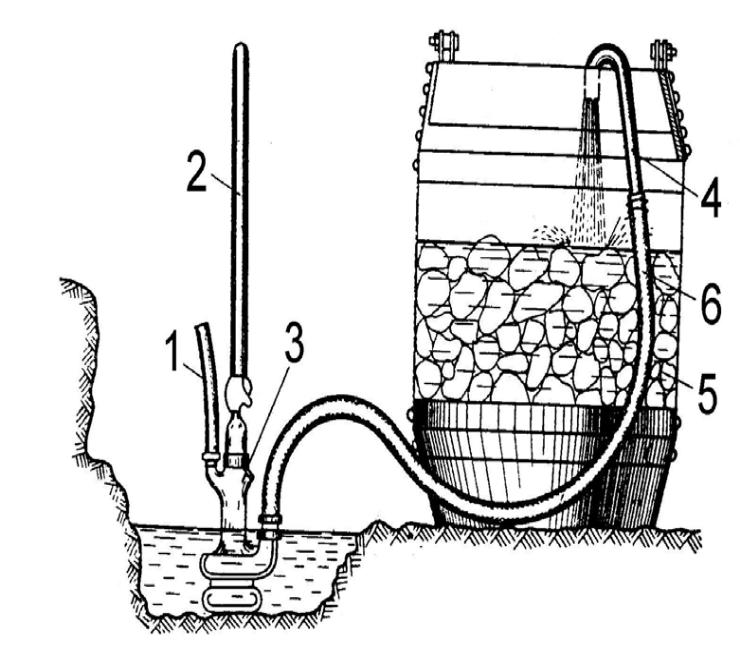

ЗАПОЛНЕНИЕ ВОДЫ ВОДОЙ С ПОМОЩЬЮ ЗАБОЙНОГО НАСОСА
1,2 – ШЛАНГИ ПОДАЧИ И ОТВОДА ВОЗДУХА
3 – НАСОС
4-ПАТРУБОК
5 БАДЬЯ
6-ШЛАНГ

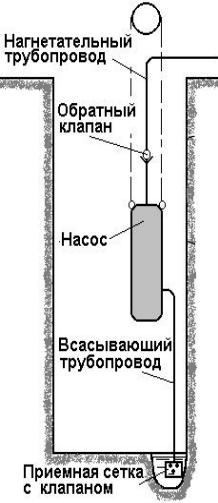

СХЕМА УСТАНОВКИ
ПОДВЕСНОГО НАСОСА
11. Буровзрывной способ проходки шурфов
Буровзрывная отбойка пород характерна при проходке шурфов в скальных и мерзлых породах; при пересечении шурфами, проходимыми в мягких и рыхлых породах, отдельных твердых пропластков пород; при углубке шурфов в коренные породы.
Проходческий цикл при этом способе состоит из бурения, заряжания и взрывания шпуров, проветривания, погрузки и подъема горной массы, возведения крепи и вспомогательных операций.
Для бурения шпуров в зависимости от крепости пород применяют ручные электрические сверла и переносные пневматические перфораторы.
В шурфах большого сечения, при бурении перфораторами или электросверлами, глубина шпуров достигает 1,2-1,4 м, а их расположение и количество принимаются в соответствии с выбранным типом вруба и площадью забоя. При площади поперечного сечения до 2 м2 комплект шпуров складывается из врубовых и оконтуривающих, при большихплощадях сечения добавляются отбойные. В шурфах малой площади сечения при проходке в некрепких породах врубовые шпуры могут отсутствовать. Для создания врубовой полости применяют клиновой, пирамидальный, прямой и боковой врубы.
В качестве ВВ, используют аммонит 6ЖВ и аммонит скальный.
Взрывание должно производиться только с поверхности электрическим или электроогневым способом. Электроогневой способ может применяться лишь в сухих условиях. рекомендуется применять электродетонаторы замедленного действия марок ЭД-ЗД или ЭД-ЗН. Соединение электродетонаторов последовательное
Перед началом уборки породы забой после проветривания( Проветривание шурфа после взрывов осуществляют, в основном, нагнетательным способом с использованием вентиляторов марки СВЦ-78М с электрическим или бензиновым приводом)
осматривают и исправляют поврежденную при взрыве крепь; обирают незакрепленные стенки шурфа; откачивают воду, скопившуюся за время проветривания, если это необходимо. Породу грузят обычно вручную или механическими грузчиками..
Установку крепи и армирование шурфа обычно осуществляют в специально выделяемые для этого смены, после выполнения нескольких проходческих циклов.
В шурфах с площадью по-
перечного сечения до 2 м2 бурением шпуров занимается один че-
ловек; при большей площади могут одновременно работать два
бурильщика. Заряжает и взрывает шпуры взрывник или проход-
чик, имеющий право ведения взрывных работ. При значительном
количестве шпуров на операцию зарядки и взрывания отводят
примерно 30 мин (на зарядку одного шпура затрачивают 2-3 мин).
