• Вспомогательные функции:

• тестирование и самодиагностика комплекса технических средств ПТК

системы;

• перенастройка системы (реконфигурация программного обеспечения);

• подробная экранная помощь.

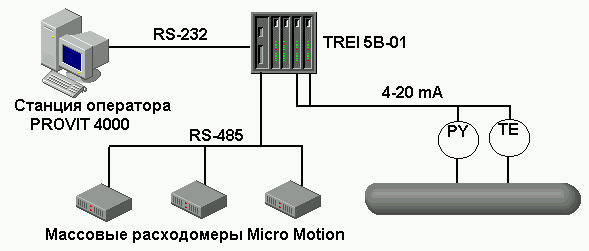

Рис. 3.4.2. АСУ ТП узла учёта газового конденсата.

Основные компоненты системы:

- контроллер TREI-05B-01 (mini);

- массовые расходомеры;

- станция оператора на базе промышленного компьютера PROVIT-4000;

- принтер;

- программное обеспечение - пакет программ "КРУГ-2000".

Контроллер ТРEI-5В-01обеспечивает ввод и обработку сигналов от первичных преобразователей и считывание данных с массовых расходомеров.

Массовые расходомеры выполняют расчет массового расхода, плотности и температуры, ведение тотальных счетчиков расхода продукта по линиям узла.

Станция оператора реализована на базе промышленного компьютера PROVIT-4000 с встроенными цветным жидкокристаллическим экраном и клавиатурой. Станция оператора выполняет сбор, отображение и распечатку данных, сигнализацию нарушений, архивирование с определённой глубиной, а также ввод данных через клавиатуру.

Основные характеристики отображения и хранения информации:

Видеокадры:

• количество стандартных видеокадров – 30;

• количество мнемосхем – 3;

• количество типов формируемых документов - 4.

Сигнализация:

• типы сигнализации – 5;

• виды сигнализации – световая, звуковая (2 уровня);

• количество запоминаемых станцией оператора сообщений – 1024.

Тренды:

• исторические тренды – 32;

периодичность обновления тренда – 1 мин.;

глубина трендов – 6 суток;

• часовые тренды – 14;

глубина трендов – 30 суток;

• сменные тренды – 14;

глубина трендов – 65 суток;

• суточные тренды – 14.

глубина трендов – 65 суток;

Технические характеристики системы управления.

1. Минимальный период опроса датчиков контроллером:

• 100 мкс - дискретный ввод;

• 1 мс - аналоговый ввод.

2. Период опроса массовых расходомеров по сети RS-485 - не более 6 сек.

3. Цикл смены данных на экране пульта оператора - не более 1.2 сек.

Цикл смены мнемосхем на экране станции оператора– от 0,2 до 1,5 сек.

4. Минимальное время реакции на команду оператора - 0,2 сек.

5. Время полного перезапуска системы после перерыва питания - 30 сек.

6. Время полного перезапуска контроллера после перерыва питания - 20 с.
