2.4.2 Разработка алгоритма работы подсистемы

Алгоритма работы подсистемы выполняется по ГОСТ 17.901-90.

Схема алгоритма – графическое представление метода решения задачи, в котором используются символы для отображения операций и данных. Для каждой группы операций определен соответствующий символ. Такое представление алгоритма более наглядно. Алгоритм выражен последовательностью графических символов, выполняющих определенные функции, и наличием связей между ними.

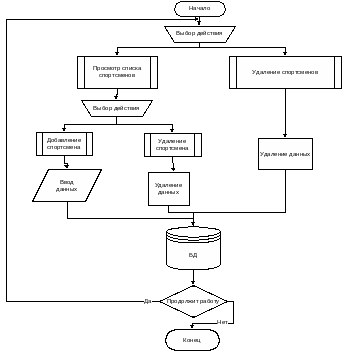

Рисунок – 13 Схема алгоритма работы подсистемы
