1.3 Выбор посадок для шлицевых соединений

Рис.1.3.1. – Схемы расположения полей допусков шлицевого соединения

1.3.1

Используем в соединении шлицевое соединение с прямобочным профилем. По СТ СЭВ 188-75 устанавливаем, что заданное шлицевое соединение легкой серии.

Выбираем соединение (ГОСТ 23360-78)

Назначаем центрирование по «d», число зубьев z = 6.

1.3.2 Рассчитаем предельные зазоры по параметрам:

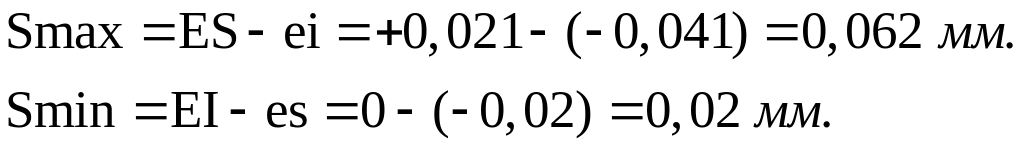

По размеру d:

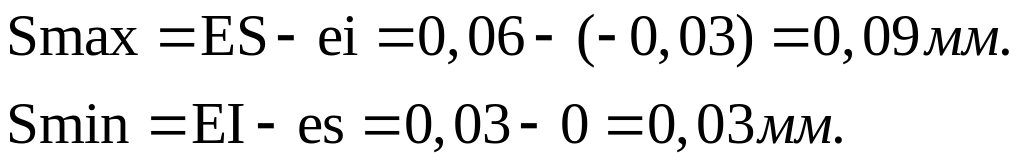

По размеру b:

Шероховатости поверхностей деталей шлицевого соединения занесены в таблицу.

Таблица 1.3.1. – Поля допусков, виды обработки деталей шлицевого соединения

Параметр	Поле допуска	Верхнее откл. мм	Нижнее откл. мм	Способ окончательной обработки	Шерохова­- тость, мкм
Центрирую- щие параметры отверстие	23Н7	+0,021	0	Протягивание чистовое	1.25
Вал	23f7	-0,020	-0,041	Шлифование чистовое	1.25
Ширина впадины отверстия	6D9	+0,060	+0,030	Протягивание чистовое	1.25
Толщина зуба вала	6h9	0	-0.030	Шлицестрогание	1.25
Нецентри­рующий параметр отверстие	26Н12	0,21	0	Зенкерование чистовое	6.3
вал	26a11	-0,3	-0,43	Шлицестрогание	6.3

1.3.3 Контроль шлицевых соединений осуществляется комплексными и поэлементными методами. Пробковыми и кольцевыми комплексными калибрами контролируется взаимное расположение поверхностей соединения, Поэлементный контроль охватывает диаметры валов, отверстий, толщину зубьев и ширину впадины отверстия. Поля допусков, назначенные на элементы деталей шлицевого соединения и указанные в условном обозначении, контролируют в условном обозначении, контролируют независимо друг от друга специальными гладкими калибрами.
