1.2 Выбор посадок для шпоночных соединений
Для шпоночного соединения, исходя из его назначения и вида обосновать выбор посадок, определить предельные отклонения, назначить допуски расположения и шероховатость сопрягаемых поверхностей. Назначить поля допусков и предельные отклонения на сопрягаемые размеры. Построить схему расположения полей допусков деталей шпоночного соединения.
По
условию задано шпоночное нормальное
соединение. Для соединения шестерни с
валом в задании приняты поля допусков:
втулка -
,
вал-
.
Форма и размеры элементов шпоночного соединения, зависящие от условий его работы и диаметра вала, стандартизованы.
Определяем по ГОСТ 23360 - 78 номинальные размеры деталей шпоночного соединения:
b = 8 мм,
h = 7 мм,
t1 = 4 мм,
,
Выбираем по табл. 4.65 /2 / посадки по b для соединений: паз вала - шпонка – 8H9/h9; паз втулки - шпонка 8D10/h9. Определяем по ГОСТ 2534747-82 предельные отклонения размеров шпоночного соединения и рассчитываем предельные размеры деталей шпоночного соединения, их допуски, предельные зазоры и натяги.
Производим расчет:
По размеру b:
Паз вала:
Ширина шпонки:
Паз втулки:
Рассчитываем табличные зазоры (натяги) по размеру b:
соединение
шпонки
с пазом вала
:
соединение
шпонки
с пазом втулки
:
По высоте шпонки h:
Глубина паза вала (ГОСТ 23360-78):
Высота шпонки (ГОСТ 23360-78):
Глубина паза втулки (ГОСТ 23360-78):
Тогда :
По длине шпонки (ГОСТ 23360-78):
Длина шпонки:
Длина паза вала:
Получаем:
Назначаем шероховатости сопряжения из рекомендуемых для шпоночного соединения (ГОСТ 2789-83):
- для дна паза – 6,3 мкм;
- для стенок пазов и шпонки – 3,2мкм

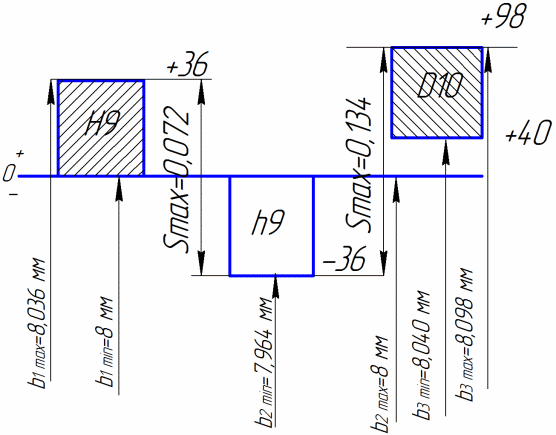

Рисунок 1.2.1. – Схема расположения полей допусков шпоночного соединения.
Таблица 1.2.1. – Размерные характеристики шпоночного соединения
Наимено - вание размера |
Номиналь - ный мм |
Поле допуска |
Верхнее откл. мм |
Нижнее откл. мм |
Макс. Размер. мм |
Миним. Размер. мм |
Допуск размера, мм
|
Ширина шпонки |
8 |
h9 |
0 |
-0,036 |
8 |
7,964 |
0,036 |
Высота шпонки |
7 |
h11 |
0 |
-0,090 |
7 |
6,910 |
0,090 |
Ширина паза вала |
8 |
H9 |
0,036 |
0 |
8,036 |
0 |
0,036 |
Глубина паза вала |
4 |
- |
+0,2 |
0 |
4,2 |
4 |
0,2 |
Ширина паза втулки |
8 |
D10 |
+0,098 |
+0,040 |
8,098 |
8,040 |
0,058 |
Глубина паза втулки |
3,3 |
- |
+0,2 |
0 |
3,5 |
3,3 |
0,2 |
Длина шпонки |
18 |
h14 |
0 |
-0,43 |
18 |
17,57 |
0,43 |
Длина паза вала |
18 |
H15 |
+0,7 |
0 |
19 |
18 |
0,7 |
Наимен. Сопряжения
|
Dmin, мм |
Посадка |
Smax |
Smin |
Nmax |
Nmin |
Ts,n |
Шпонка- Паз вала |
8 |
H9/h9 |
72 |
- |
0 |
- |
36 |
Шпонка- Паз втулки |
8 |
D10/h9 |
134 |
- |
98 |
- |
58 |
