2.5.5 Выбор ограничителей перенапряжений в ячейке ору
2.5.5.1 Выбираем ограничитель перенапряжений ОПН-У У1
2
(2.5.6)
Uуст ≤ Uном
110 кВ = 110 кВ
Так как условие выполняется, то ограничитель перенапряжения выбран верно.
Ограничители перенапряжений нелинейные (ОПН) серии TEL представляют собой разрядники без искровых промежутков, в которых вместо обычных резисторов, изготовленных на базе карбида кремния (SiC), используются высоконелинейные резисторы (варисторы), изготовленные на базе окиси цинка (ZnO). Они предназначены для защиты электрооборудования от коммутационных и атмосферных перенапряжений. По сравнению с фарфоровыми вентильными разрядниками ограничители с полимерной изоляцией серии TEL имеют следующие преимущества: более глубокий уровень ограничения атмосферных перенапряжений; эффективное ограничение коммутационных перенапряжений; непрерывное подключение резисторов ОПН к защищаемой сети; отсутствие сопровождающего тока и более высокий коммутационный ресурс; взрывобезопасность; простая конструкция, стабильность характеристик и высокая надежность в эксплуатации; эксплуатация без обслуживания и ремонта – в течение всего срока службы (25 лет); малые габариты, вес и стоимость.
Ограничители 27,5–220 кВ состоят из высокопрочной стеклопластиковой трубы, в которую устанавливаются колонки резисторов, запрессованные заранее в твердую полимерную оболочку. На трубу монтируются алюминиевые фланцы и наклеиваются кольца с ребрами из кремнийорганической резины. Стеклопластиковая труба имеет герметичные по конструкции выхлопные клапаны, обеспечивающие взрывобезопасность ОПН. Высокая нелинейность варисторов определяет чрезвычайно малую величину тока, протекающего через ОПН при наибольшем допустимом напряжении (менее 1 мА), что позволяет ОПН неограниченно долго находиться под рабочим напряжением сети. По этой причине отсутствует необходимость устройства в ОПН искровых промежутков. Уровень ограничения перенапряжений определяется только вольтамперной характеристикой ОПН. При возникновении в сети волн перенапряжений, ток через ОПН резко увеличивается (до 5–10 кА) и снижает напряжение на защищаемом оборудовании. После воздействия грозового или коммутационного импульса ОПН возвращается в исходное состояние.
ОПН-У предназначен для защиты от грозовых и коммутационных перенапряжений воздушных электрических сетей 27–220 кВ. Способ установки: "фаза-земля".
2.6 Выбор оборудования и токоведущих частей
РУ вторичного напряжения
2.6.1 Выбор ячеек кру
2.6.1.1 Определяем расчетный ток
(2.6.1)
где SI кат – мощность потребителей I категории, SI кат = 29186,8 кВА; U2 – вторичное напряжение, кВ.
2.6.1.2 Выбираем шкафы КРУ серии К-98
2.6.1.3 Технические параметры шкафов КРУ сводим в таблицу 2.6.1.
Таблица 2.6.1
Наименование параметра |
Значение параметра |
Номинальное напряжение, кВ |
6 |
Наибольшее рабочее напряжение, кВ |
7,2 |
Номинальный ток главных цепей, А |
1600 |
Тип выключателя |
ВВПЭ-10 |
Номинальный ток выключателя, кА |
20 |
Номинальный ток термической стойкости (2 с), кА |
20 |
Номинальный ток электродинамической стойкости главных цепей, кА |
51 |
Номинальное напряжение вспомогательных цепей: |
|
- постоянного тока, В |
220 |
- переменного тока, В |
220 |
Вид изоляции |
воздушный |
Вид обслуживания |
двухсторонний |
Степень защиты шкафов по ГОСТ 14254-90 |
IP 40 |
Габаритные размеры, мм |
|
- ширина |
900 |
- глубина |
1350 |
- высота |
2300 |
Шкафы КРУ серии К-98 (рис. 2.6.1) предназначены для работы в сетях трехфазного переменного тока напряжением 6 и 10 кВ промышленной частоты 50 Гц для систем с изолированной нейтралью с установкой в помещении и используются в РУ собственных нужд электростанций, подстанций энергосистем промышленных предприятий, а также на объектах энергоснабжения сельскохозяйственных потребителей.

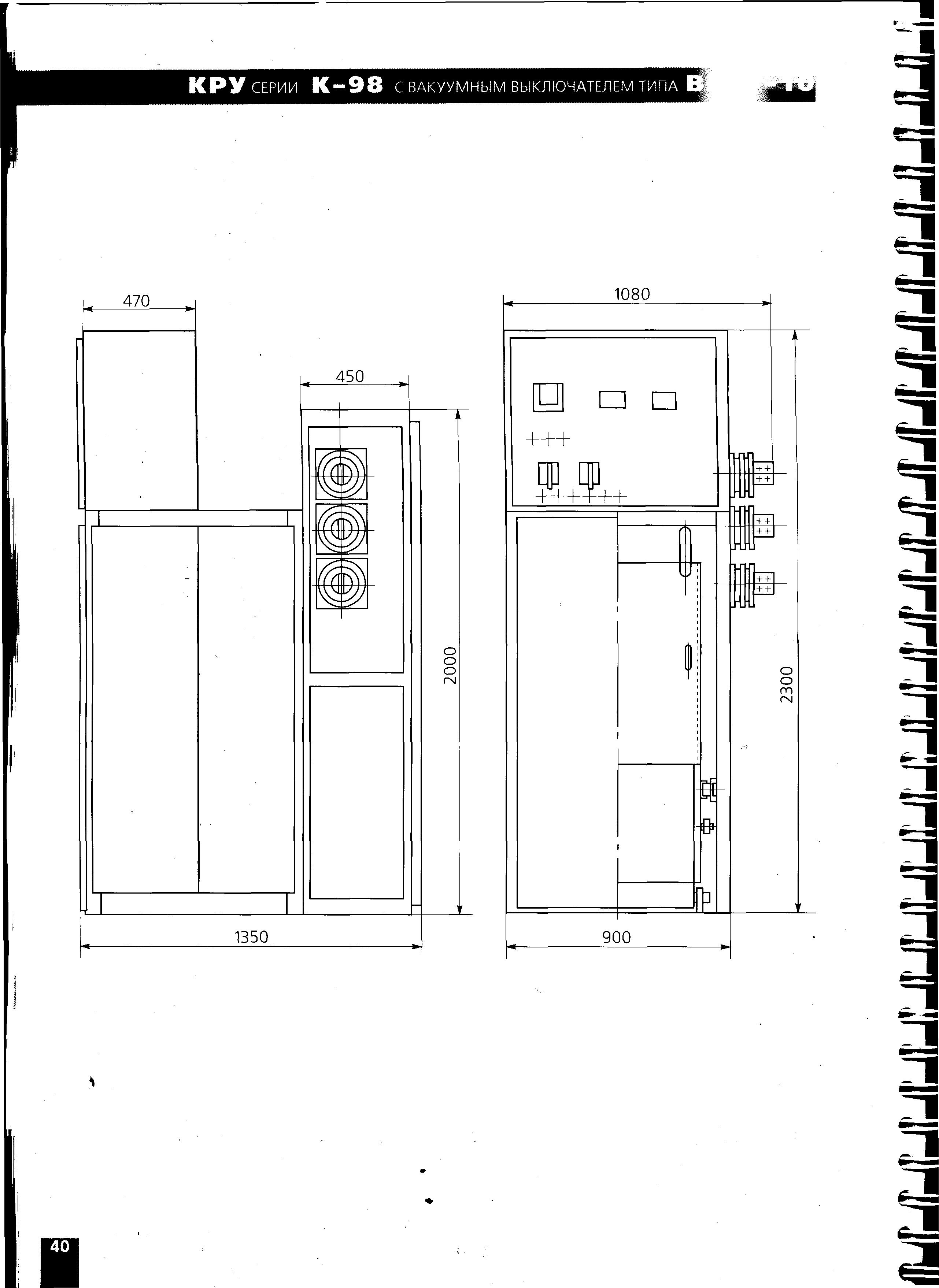

Шкаф КРУ серии К-98 с выключателем ВВПЭ-10
Рисунок 2.6.1
КРУ представляют собой набор соединенных между собой металлических шкафов со встроенными в них электрическими аппаратами, приборами измерения, защиты, автоматики, сигнализации и управления, а также вспомогательными устройствами.
В зависимости от схемы аппаратура одного электрического присоединения может быть размещена в одном или в нескольких соединенных между собой шкафах.
Благодаря преимуществам КРУ они получили широкое распространение на электрических станциях и подстанциях. Преимущества КРУ следующие: большая надежность в работе, безопасность в эксплуатации и обслуживании, взаимозаменяемость отдельных узлов, компактность, экономичность, а также простота монтажных работ.
КРУ К-98 характеризуется высоким уровнем безопасности при эксплуатации:
- высокая надежность за счет применения нормированных компонентов и стандартизованных аппаратов;
- шкафы прошли типовые испытания по ГОСТ 14694 и ГОСТ 1516.1;
- все коммутационные операции производятся при закрытой наружной двери;
- клапаны сброса давления в сочетании с датчиками дуговой защиты;
- предусмотрены функциональные блокировки;
- при помещении выкатной части в ремонтное положение, автоматически работающие шторки защищают обслуживающий персонал от случайного прикосновения к токоведущим частям под напряжением;
- для отключения выключателя в аварийных режимах предусмотрена защита на фототиристорах.
Шкафы изготовлены на основе сборных конструкций: релейный и кабельный отсеки отделены от отсека коммутационных аппаратов металлическими перегородками. КРУ серии К-98 рассчитаны на применение всех видов высоковольтных выключателей: вакуумных, масляных, элегазовых. Каркас состоит из собранных с помощью сварных и болтовых соединений узлов из металлических листов и профилей, дверь также из металлического листового материала. Имеется отдельный релейный шкаф с аппаратурой (механические реле, устройствами защиты автоматики и управления на микропроцессорных устройствах серии SPACOM, БМРЗ). Применение микропроцессорных устройств серии SPACOM позволяет надежнее защитить первичное оборудование, качественно улучшить показатели защит, информативность устройств в нормальных и аварийных режимах работы, снизить эксплуатационные затраты на обслуживание устройств релейной защиты и автоматики. Применение устройств этой серии позволяет снизить размеры помещений для панелей управления и защиты, оперативного щита управления, а также для общестанционных устройств (аккумуляторная установка, панель сигнализации и др.). В состав КРУ входят следующие коммутационные аппараты: выключатель выкатного типа (вакуумный, масляный, элегазовый), разъединитель с заземляющими ножами, трансформаторы напряжения, трансформаторы тока и предохранители. Шкафы КРУ могут оборудоваться заводом-изготовителем устройствами дуговой защиты на основе волоконно-оптических кабелей типа реле REA 101. Высокие технические характеристики повышают надежность защиты, упрощают выполнение схемы и расширяют защищаемую зону. Измерение напряжения на сборных шинах с помощью измерительного трансформатора напряжения. Заземляющий разъединитель сборных шин.
Климатическое исполнение шкафов КРУ УЗ, ХЛ1 по ГОСТ 15150.
Шкафы КРУ предназначены, главным образом, для установки в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий. Обслуживающая среда должна быть невзрывоопасной, не содержать агрессивных газов и испарений, химических отложений, не насыщенной токопроводящей пылью и водяными парами.
