2.5.3 Выбор трансформаторов тока в ячейке ору

2.5.3.1 Выбираем трансформатор тока ТФНД-110М

2.5.3.2 Определяем номинальный ток данного трансформатора

I_ном = 600 А, [6], таблица 31.10, стр. 204

2.5.3.3 Определяем номинальное напряжение и напряжение установки данного трансформатора

U_ном = 110 кВ, [6], таблица 31.10, стр. 204

U_уст = 110 кВ

2.5.3.4 Определяем ток динамического действия и ток ударный

i_дин = 90 кА, [6], таблица 31.10, стр. 204

i_у = 31,11 кА

2.5.3.5 Определяем расчетный предельный ток термической стойкости

(2.5.4)

2.5.2.6 Сводим данные расчета в таблицу 2.5.3 для сравнения

Таблица 2.5.3

Расчетные данные	Каталожные данные
Iрас = 183,7 А <	Iном = 1000 А
Uуст = 110 кВ =	Uном = 110 кВ
iу = 31,11 кА <	iдин = 90 кА
It=3 = 2,9 кА <	It=3 = 26 кА

Так как расчетные данные не превышают каталожные, то трансформатор тока выбран верно.

ТФНД-110М – трансформатор тока для наружной установки с фарфоровой изоляцией, модернизированный, с сердечником для дифференциальной защиты, с номинальным напряжением 110 кВ.

Трансформатор тока типа ТФН

Рисунок 2.5.3

Трансформаторы тока для наружных установок имеют бумажно-масляную изоляцию. Для обеспечения необходи­мого уровня изоляции все части, магнитопровод и обмотки трансформатора погружают в фарфоровый корпус 6, кото­рый заполнен трансформаторным маслом. Конструктивно первичная 3 и вторичная 7 обмотки напоминают два звена цепи. Выводы первичной обмотки 2 расположены на маслорасширителе 1, выводы вторичной обмотки 8 – на цоко­ле 4. Уровень масла в корпусе трансформатора тока конт­ролируется по маслоуказателю 5 (рис. 2.5.3).

2.5.4 Выбор трансформаторов напряжения в ячейке ору

2.5.4.1 Выбираем трансформатор напряжения НКФ-110-58У1

2.5.4.2 Проверяем выбранный трансформатор по условию

U

(2.5.5)

_уст ≤ U_ном

110 кВ = 110 кВ

Так как условие выполняется, то трансформатор выбран верно.

НКФ-110-58У1 – трансформатор напряжения, каскадный, с фарфоровой изоляцией, с номинальным напряжением 110 кВ, 1958 года разработки, для работы в районах с умеренным климатом и на открытом воздухе.

Масляные каскадные трансформаторы напряжения НКФ-110 состоят из одного блока (рис. 2.5.4).

Блок состоит из стержневого магнитопровода с двумя обмоточными стержнями. Первичная обмотка (ВН) рав­номерно распределена по всему стержню магнитопровода. Обе вторичные обмотки (НН) – основная и дополнительная распо­ложены на нижнем стержне нижнего маг­нитопровода, имеющего наименьший потен­циал по отношению к земле (один конец первичной обмотки заземляется).

Магнитопроводы шихтованные, собраны из пластин электротехнической стали марки Э320 или Э330. Пластины изолированы ла­ковой пленкой.

Обмотки слоевые, намотаны круглым или прямоугольным обмоточным проводом на бакелитовых цилиндрах. Сначала намо­тана пер­вичная обмотка и на нее электростатиче­ский экран. Вторичные обмотки намотаны поверх электростатического экрана.

Блок состоит из активной ча­сти (магнитопровода с обмотками), установленной на основании. На активную часть надета фарфоровая покрышка, наполнен­ная трансформаторным маслом и закры­тая маслорасширителем.

Линейный конец обмотки ВН нахо­дится на крышке маслорасширителя, а заземляемый конец и концы вто­ричных обмоток подведены к доске зажи­мов, расположенной в коробке внутри ниж­него основания.

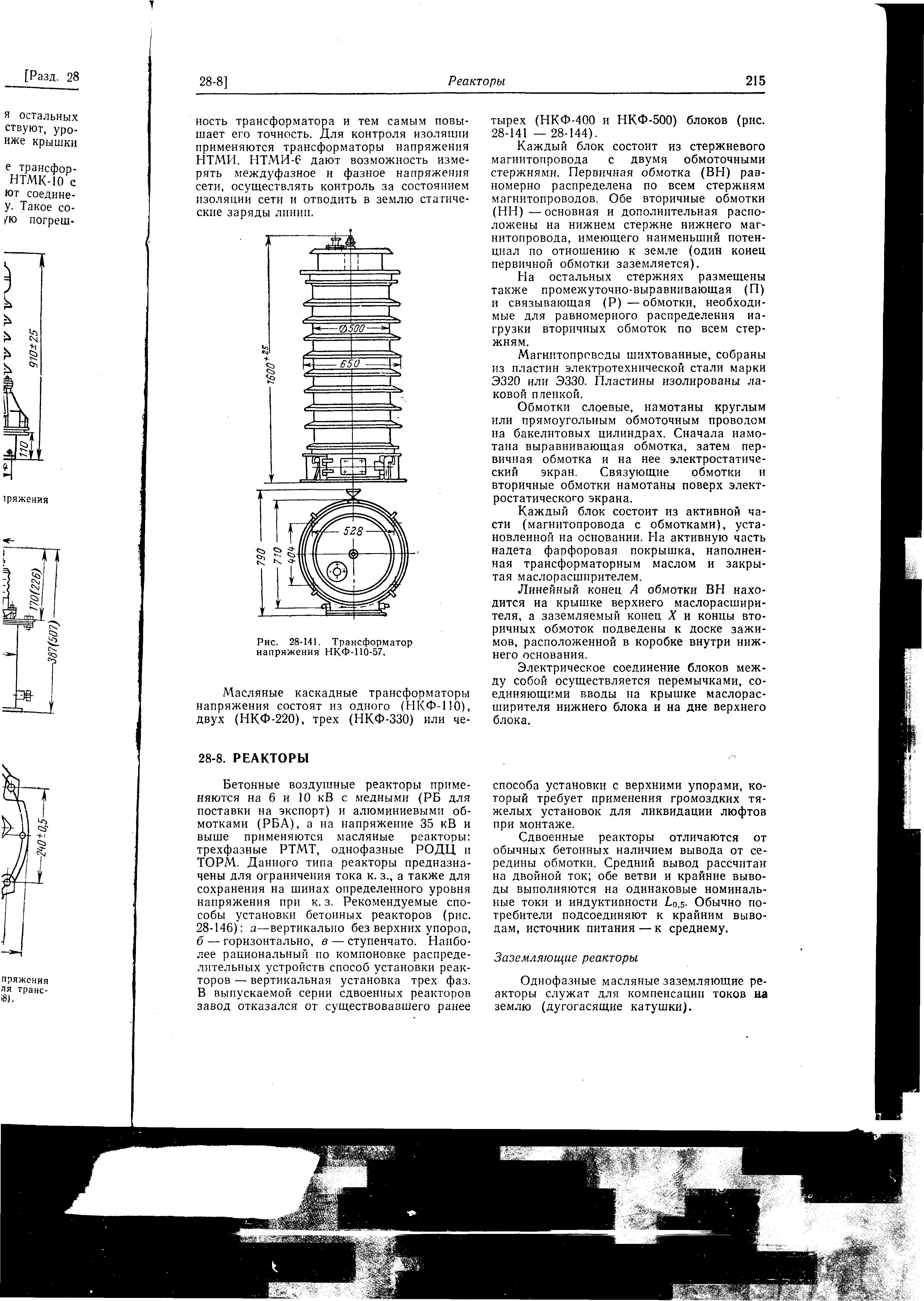

Трансформатор напряжения НКФ-110-58

Рисунок 2.5.4
