1.3 Источники оперативного тока
Оперативным током называется ток, питающий цепи дистанционного управления выключателями, оперативные цепи релейной защиты, автоматики, телемеханики и различные виды сигнализации.
Питание оперативных цепей и особенно тех ее элементов, от которых зависит отключение поврежденных линий и оборудования, должно отличаться особой надежностью. Поэтому главное требование, которому должен отвечать источник оперативного тока, состоит в том, чтобы во время КЗ и при ненормальных режимах в сети напряжение источника оперативного тока и его мощность имели достаточную величину как для действия вспомогательных реле защиты и автоматики, так и для надежного отключения и включения соответствующих выключателей.
Реле косвенного действия, получившие наибольшее распространение в схемах релейной защиты, в отличие от реле прямого действия воздействуют на отключение и включение выключателей с помощью специальных электромагнитов, питаемых от сети постоянного или переменного тока, называемого оперативным. Оперативный ток используется также для питания различных вспомогательных реле (промежуточных, указательных, времени) в схемах релейной защиты, а также для работы сигнализации (световой и звуковой).
Основными источниками постоянного оперативного тока являются аккумуляторные батареи. К ним, как правило, подключаются наиболее ответственные потребители цепи релейной защиты, автоматики и управления выключателями.
На рис. 1.3.1 показана принципиальная схема распределительной сети оперативного постоянного тока. Для повышения надежности шины сети постоянного тока секционированы. Каждая секция шин управления питает цепи релейной защиты, автоматики и управления определенного участка, например выключателей 110 кВ и т. д. Между секциями установлены рубильники, позволяющие при повреждении питающей линии осуществлять питание потребителей постоянного тока от соседней секции. Для защиты цепей управления в схеме используются предохранители.
Принципиальная
схема распределительной сети
оперативного постоянного тока
Рисунок 1.3.1
Аккумуляторные батареи являются наиболее надежным источником оперативного тока, однако имеют сравнительно высокую стоимость и требуют специального помещения и зарядного устройства.
На
данной ГПП аккумуляторные батареи
являются основным источником оперативного
тока. Резервом служат источники
выпрямленного оперативного тока –
блоки питания: БПТ – блок питания
тока (рис. 1.3.2, а), БПН – блок питания
напряжения (рис. 1.3.2,б), которые используются
комбинированно, т. е. одновременно
задействованы блоки БПТ и БПН. Блок
питания представляет собой выпрямитель
VS,
включаемый
в сеть переменного тока с напряжением
U
через
промежуточный трансформатор TL
(это
может быть трансформатор тока (ТТ),
напряжения (ТН)
или трансформатор собственных нужд
(ТСН)
подстанций). Выпрямленное напряжение
после выпрямителя, параллельно
которому подключена емкость С
для
сглаживания колебаний напряжения,
подается в сеть оперативного тока.
Блоки питания БПТ и БПН работают
параллельно на общие шины выпрямленного
тока. Мощность в кратковременном режиме
составляет 1500
Вт,
в длительном режиме – 700
Вт.
Характерное отличие блоков БПТ и БПН в том, что блоки БПН обеспечивают питание оперативных цепей в нормальных условиях работы подстанции, а блоки БПТ — в режимах КЗ, когда блоки БПН не могут обеспечить питанием вторичные цепи вследствие большого снижения напряжения в первичных цепях подстанции.

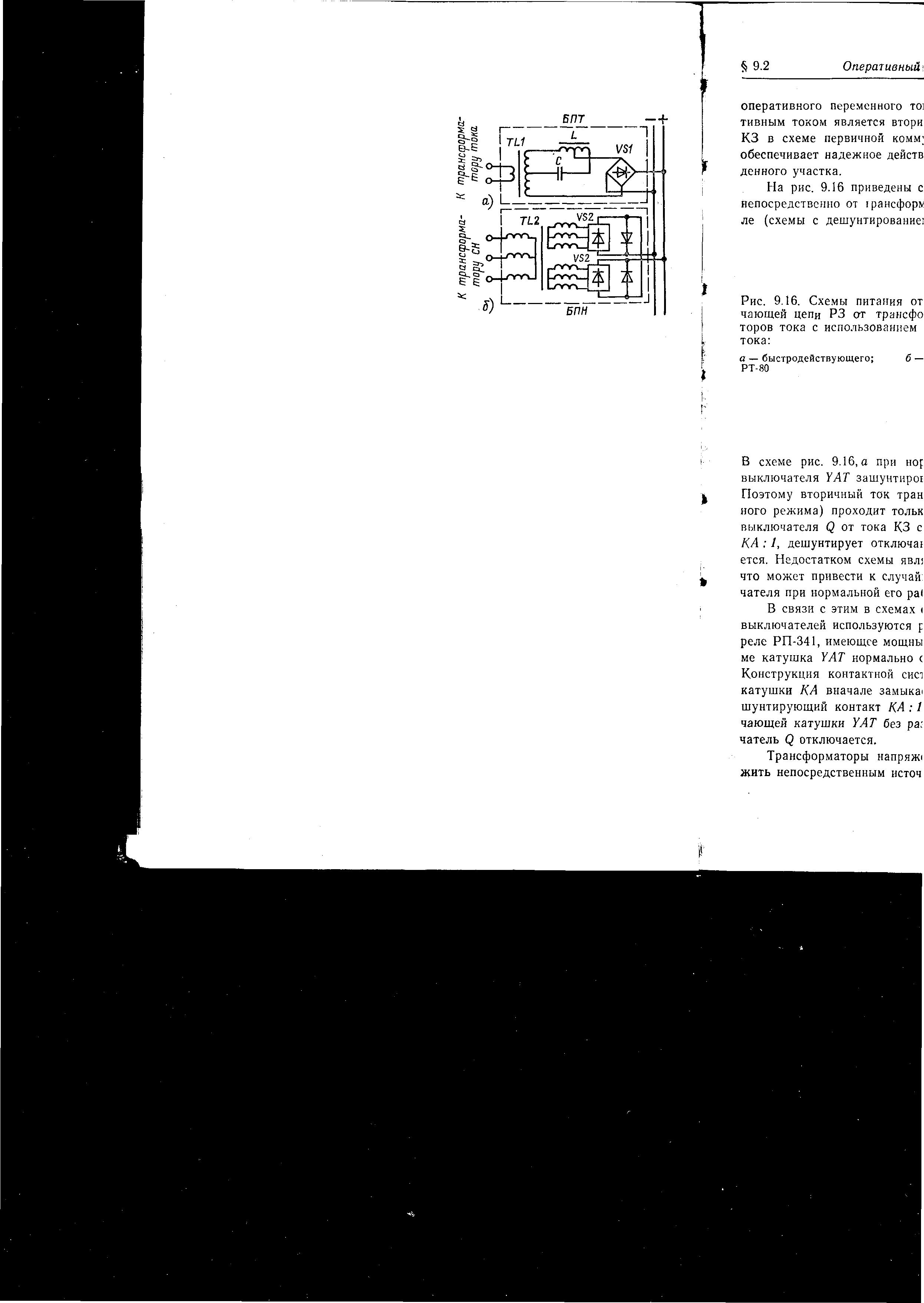

Схемы блоков питания
Рисунок 1.3.2
