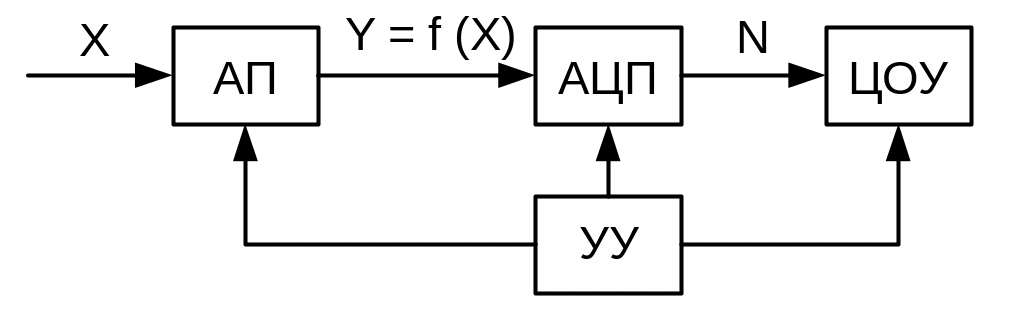

Структурная схема цип:

Для образования кода непрерывная измеряемая величина в ЦИП дискретизируется во времени и квантуется по уровню. Отличие цифрового прибора от электромеханического. В электромеханических приборах энергия электромагнитного поля преобразуется в механическую энергию перемещения подвижной части прибора. А в цифровых - в соответствии со значением измеряемой величины образуется код, а затем в соответствии с кодом измеряемая величина представляется на отсчетном устройстве в цифровой форме.

Методы преобразования измеряемой аналоговой величины в цифровой код. Сформулируйте, в чем заключается принцип действия цифровых приборов последовательного счета с непосредственным преобразованием в код временных интервалов; с непосредственным преобразованием в код частоты; с непосредственным преобразованием в код напряжения.

• метод последовательного счета

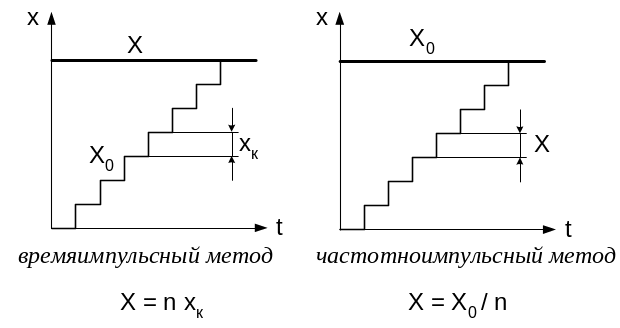

Происходит последовательное во времени сравнение измеряемой величины Х с известной величиной Х_к, ступенчато возрастающей или убывающей с шагом квантования по уровню. Число ступеней равно номеру отождествляемого уровня квантования, в соответствии с которым вырабатывается код, поступающий на отсчетное устройство.

При времяимпульсном методе измеряется время – подсчет количества импульсов известной частоты на интервале времени. Затем интервалы соотносят с непосредственным преобразованием в код частоты.

При частотоимпульсном – подсчет количества импульсов неизвестной частоты на известном интервале времени.

С непосредственным преобразованием в код напряжения – подсчет количества ступенек (квантов). Количество импульсов соответствует количеству квантов.

Достоинствами метода являются сравнительная простота и малая статическая погрешность.

Недостаток – малое быстродействие.

На чем основан принцип работы цифровых приборов последовательного приближения?

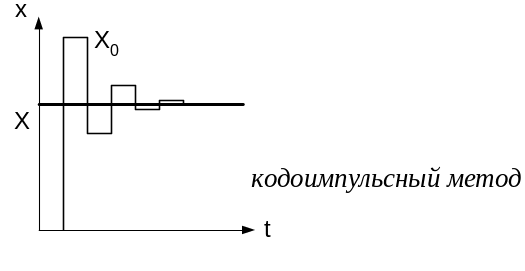

• метод последовательного приближения

При данном методе происходит последовательное во времени сравнение измеряемой величины Х с известной величиной Х_к, изменяющейся скачками по определенному правилу. Значение известной величины, при котором наступает равенство Х = Х₀, равно номеру отождествляемого уровня квантования, в соответствии с которым вырабатывается код, поступающий на отсчетное устройство.

В чем заключается принцип действия цифровых приборов считывания?

• метод считывания

Происходит одновременное сравнение измеряемой величины Х со всеми известными величинами Х_кi, значения которых равны уровням квантования. Известная величина, равная Х = Х_к (t), дает номер отождествляемого уровня квантования, в соответствии с которым образуется код.

61. Погрешности ЦИП. Различие между погрешностями дискретизации, реализации уровней квантования и от наличия порога чувствительности.

Основные погрешности:

1. погрешность дискретизации ∆Xд = X – X0 ≤ Xк / 2 ;

2.погрешность реализации уровней квантования ∆Xp = X0 – X0ид ;

3. погрешность от наличия порога чувствительности ∆Xпор = (0,5:1,0) Xк

Классы точности ЦИП: К = c / d .

1. и 3 связаны с тем, что линейно изменяющиеся измеряемые величины (доли кванты) не всегда фиксируются.

61. В чем заключается различие между циклическим и следящим режимами работы ЦИП? Как по показаниям прибора определить режим его работы?

При циклическом режиме происходит полный цикл, в независимости от того, как ведет себя измеряемая величина. Преобразование от нуля до значения величины – индикация сбрасывания до нуля и затем снова происходит цикл.

При следящем режиме любые изменения могут измеряться после изменения измеряемой величины. Изм. происходит не с нуля, а от предыдущего значения к следующему.

61. Виртуальные измерительные приборы. Какой прибор называется виртуальным? Чем отличаются ВИП от ЦИП?

ВИП состоит из специализированного ПК, платы сбора данных (ПСД), и соответствующего ПО.

Схема ПСД

x

коммутатор

АП₁

Буферная память

₁

АЦП

АП_n

x_n

ПО содержит: алгоритм выполнения измерений, алгоритм обработки результатов, алгоритм представления информации.

Основное отличие ЦИП от ВИП заключается в том, что в ЦИП нет ПО, как в ВИП.

61. Определите минимальную частоту квантующих импульсов, при которой максимальная погрешность от наличия порога чувствительности (максимальная погрешность квантования) цифрового таймера не превышает Δt. Какой результат в этом случае будет зафиксирован на индикаторе при измерении временного интервала t_x?

а) порог чувствительности:

f0 = 1/T0 = 1/∆t = 1/0,001 = 1кГц;

N = tx/tk = 2/0,001 = 2000.

Индикация на табло: 2.000 ( число взять в прямоугольник)

б) от квантования (дискретн.)

61. Н

    N

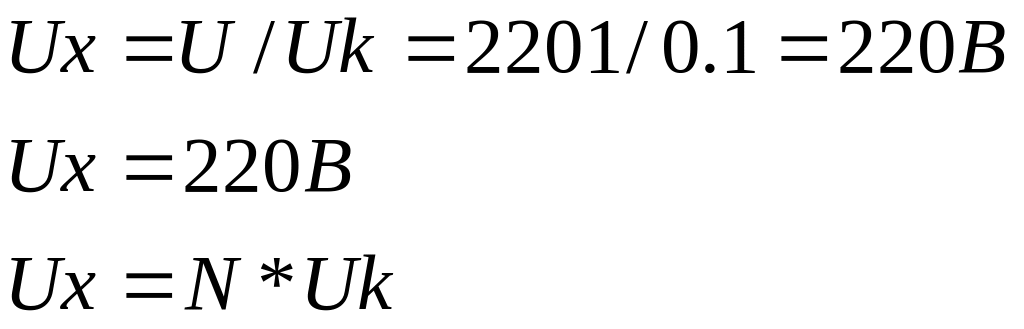

    апряжение на входе время-импульсного вольтметра U_x, частота квантующих импульсов f_о (напряжение ГЛИН U_k). Определите закон изменения напряжения ГЛИН во времени (частоту квантующих импульсов f_о), если на индикаторе зафиксирован результат: .

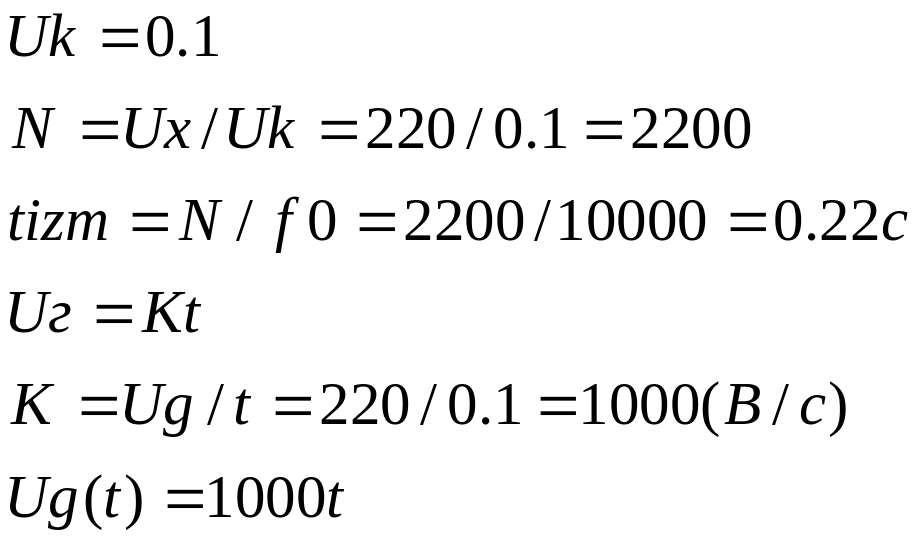

Uk = 0,1 В; N = Ux/Uk = 220/0,1 = 2200; tизм = N/f0 = 2200/10000 = 0,22 с;

Uг = k*t; k = Uг/t = 220/0,22 = 1000 В/с. Uг(t) = 1000t.

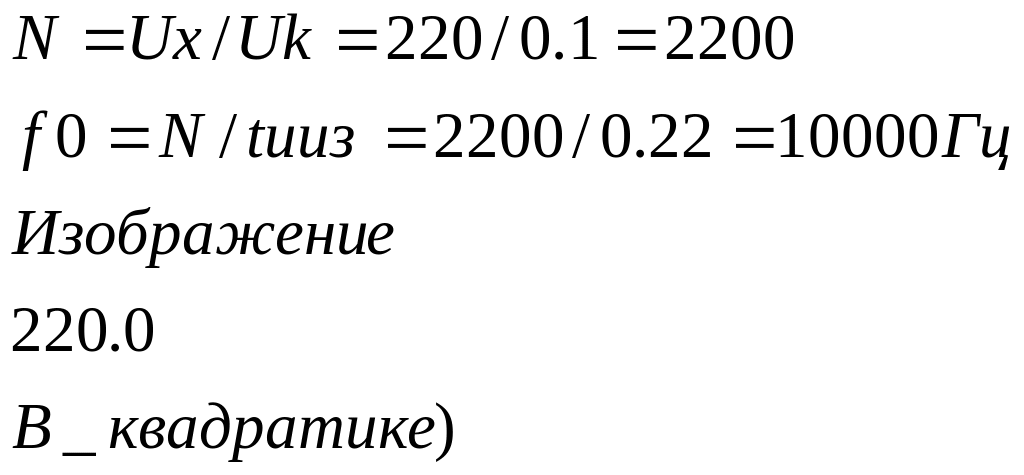

65. Напряжение на входе время-импульсного вольтметра U_x, частота квантующих импульсов f_о (напряжение ГЛИН U_k). Определите закон изменения напряжения ГЛИН во времени (частоту квантующих импульсов f_о), если на индикаторе зафиксирован результат:

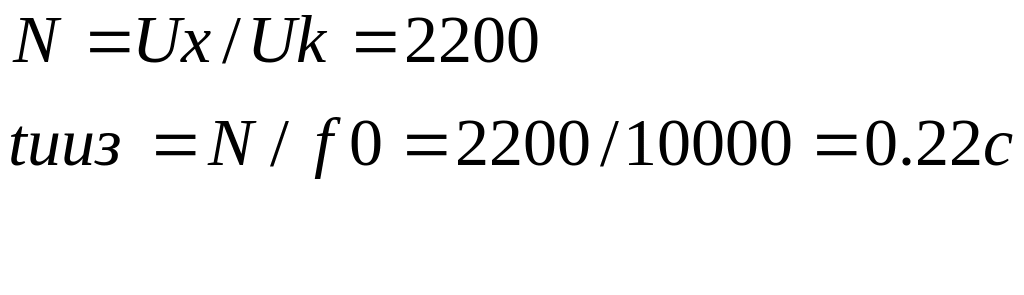

66. Напряжение на входе время-импульсного вольтметра U_x. Определите, какой результат будет зафиксирован на индикаторе прибора, если частота квантующих импульсов f_o , а время измерения составило t.

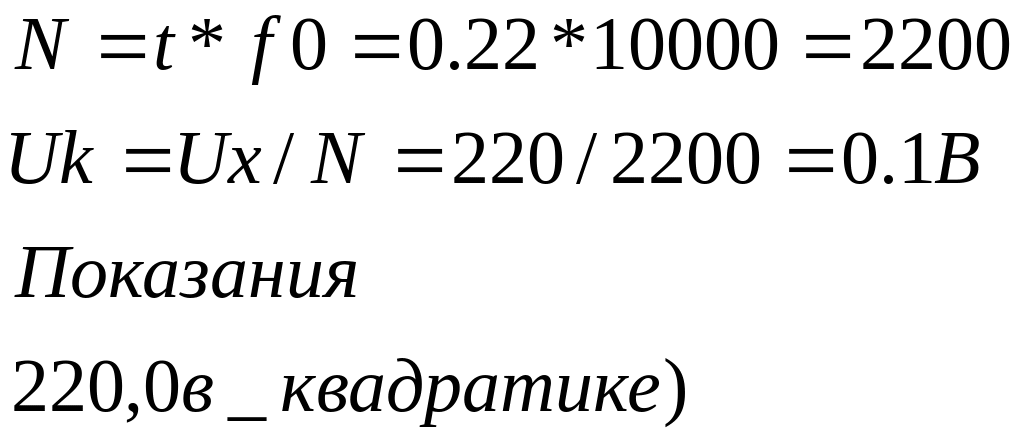

67. Определите, какой результат будет зафиксирован на индикаторе и какова частота квантующих импульсов цифрового вольтметра при измерении напряжения U_x, если шаг квантования ГЛСН U_k, а время измерения t.

6

N

8. Определите значение измеряемого напряжения, если на индикаторе цифрового вольтметра зафиксирован результат: . Шаг квантования ГЛСН U_к.

69. Определите, какой результат будет зафиксирован на индикаторе цифрового вольтметра, и найдите минимальное время измерения напряжения U_x, если шаг квантования ГЛСН U_k, а стабильная частота генератора импульсов f_о.

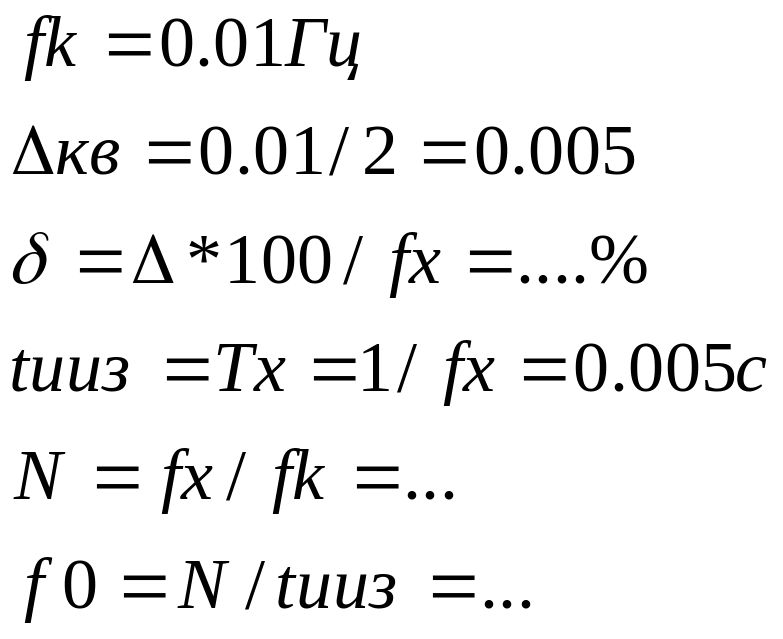

70. Определите значение измеряемой частоты и абсолютную погрешность квантования, если на счетчик импульсов время-импульсного частотомера поступило N квантующих импульсов частотой f_о, а измерение произведено за один период исследуемого напряжения.

7

N

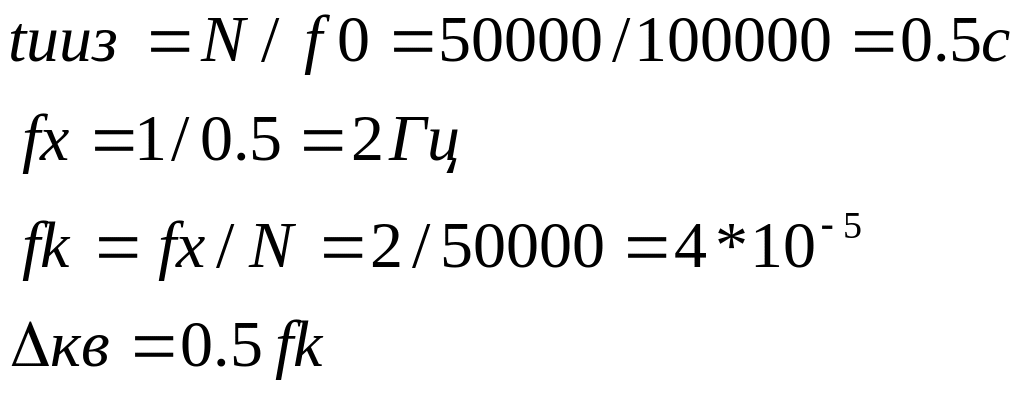

1. Определите частоту квантующих импульсов и относительную погрешность квантования время-импульсного частотомера, если измерение произведено в течение одного периода исследуемого напряжения, а на индикаторе зафиксирован результат:

72. В чем заключается различие между однофазными и трехфазными ваттметрами и счетчиками электрической энергии? По каким схемам включают трехфазные приборы? Почему у трехфазного ваттметра и счетчика электрической энергии делается разметка генераторных выводов обмоток? Чем отличаются трехфазные ваттметры и счетчики электрической энергии для измерения реактивной мощности и энергии от приборов для измерения активной мощности и энергии?

1.В однофазных механизмах действующих на одну ось.

2.По схемам 2-х 3-х приборов..( не понял если четсно)

3.К мощ, и эн зависят от фазавого сдвига, счетчик и ваттметр нач. обм. Строго определенно измен. Подкл. - - - - изм У

4.Схемой включения и коэффициентом - отл Р и Q

Pн=Р1+Р2

Qн=

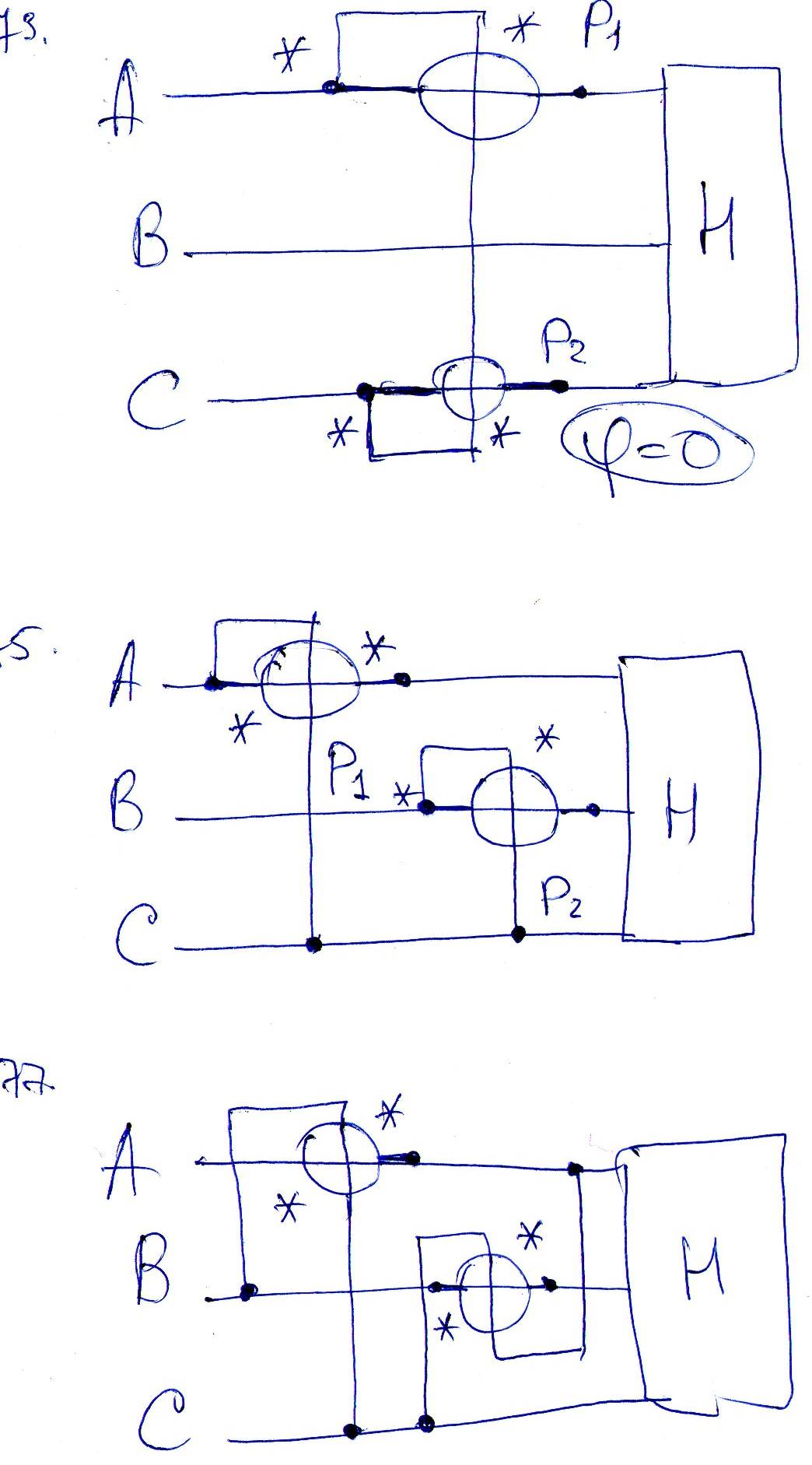

73. Объясните, при каком коэффициенте мощности симметричной трехфазной нагрузки показания двух ваттметров в трехпроводной цепи будут одинаковыми (показания одного из них будут равны нулю)?

1.

в фотографии не было но явно ошибка
