1) Виды измерений. Различие между прямыми, косвенными, совокупными и совместными измерениями.
Прямое измерение – это измерение, при котором искомое значение величины находится непосредственно по показаниям прибора.
Косвенное измерение – это измерение, при котором искомая величина находится по известной зависимости от других величин, измеренных прямым способом.
Совокупное измерение – это одновременное измерение нескольких одноименных величин, при которых искомые значения величин находятся путем решения системы
Совместные измерения – это одновременное измерение нескольких неоднородных величин для нахождения зависимости между ними.
В каких случая используют каждый из этих видов измерений?
Прямые измерения используют, например, для измерения тока, напряжения цепи с помощью амперметра или вольтметра соответственно.
Косвенные измерения используют, например, для нахождения сопротивления R=U/I.
Совокупные измерения используют, например, для измерения сопротивлений, соединенных в треугольник.
Совместные измерения – измерение R=Ro(1+T)
2) Методы измерений
Взаимодействие средств измерительной техники (СИТ) с объектом основано на физических явлениях, совокупность которых составляет принцип измерений, а совокупность приемов использования принципа и СИТ – это методы измерений.
Существуют такие методы измерений:
- метод непосредственной оценки,
- дифференциальный метод,
- нулевой метод,
- метод замещения по сущности, по точности, по простоте реализации.
Метод непосредственной оценки – значение измеряемой величины находится непосредственно по отсчетному устройству. Этот метод имеет низкую точность, является простым.

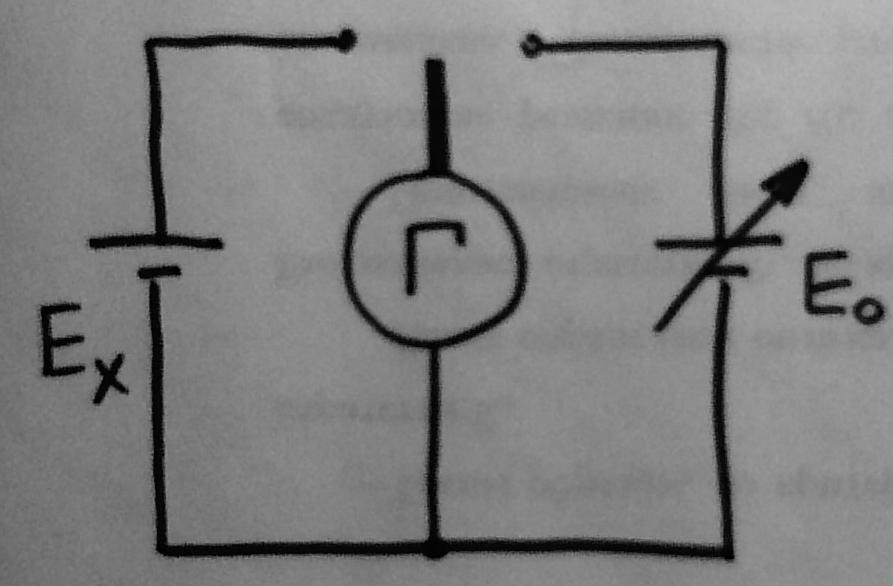

Дифференциальный метод – измеряется разность между Хизм и Хо. Ех=Ео+Е. Этот метод обеспечивает высокую точность, если известны величины, воспроизводимые с высокой точностью.
Нулевой метод – разница между Хизм и регулируемым Хо сводится к нулю. Реализация затруднена из-за неточности приборов и способа сведения разницы к нулю.
Метод замещения – Ех=Ео. К прибору поочередно подключается Хизм и регулируемое Хо при одинаковых показаниях прибора.
3) Средства измерительной техники. Различие между средствами и устройствами измерений.
Средства измерительной техники (СИТ) – это измерительные средства (ИС) и измерительные устройства.
ИС:
измерительные приборы (аналоговые, цифровые, виртуальные, образцовые, рабочие)
регистрирующие средства (регистрирующиеся сигналы ИИ)
кодовые средства (АЦП)
измерительные каналы (совокупность СИТ, средств связи и др. для создания сигнала ИИ одной измеряемой величины)
Измерительные системы (совокупность измерительных каналов и измерительных устройств для создания ИИ нескольких измеряемых величин)
Устройства измерений:
меры (эталоны, образцовые, рабочие)
измерительные преобразователи (электрических, магнитных, неэлектрических величин; масштабные, функциональные, унифицированные)
вычислительные компоненты (совокупность средств ВТ и программного обеспечения для выполнения вычислений в процессе измерения)
