14.2. Синусно-косинусный вращающийся трансформатор (сквт)

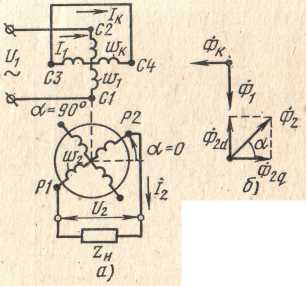

СКВТ в синусном режиме. В этом режиме СКВТ используется лишь одна (синусная) обмотка ротора w2 (рис. 14.2, а).
Рис.
11.2. Синусный
вращающийся
трансформатор
При включении в сеть обмотки возбуждения wl в ней появляется ток I1, который наводит магнитный поток Ф1. Сцепляясь со вторичной обмоткой, этот поток индуктирует в ней ЭДС Е2, величина которой зависит от положения вторичной обмотки относительно обмотки возбуждения, т. е. от угла поворота ротора α. При холостом ходе на выходе ВТ появляется напряжение
, (14.1)
где — наибольшее значение напряжения, соответствующее α=90°. При подключении нагрузки ZH к зажимам вторичной обмотки Р1 — Р2 в ее цепи появляется ток I2. Созданный этим током магнитный поток Ф2 можно разложить на две составляющие: составляющую , направленную по продольной оси ВТ встречно магнитному потоку возбуждения, и составляющую , направленную по поперечной оси ВТ, т. е. перпендикулярно обмотке возбуждения, и вызывающую искажение магнитного поля ВТ (рис. 14.2, б).
Размагничивающее влияние составляющей Ф2d уравновешивается увеличением тока в обмотке возбуждения.
ЭДС самоиндукции, наводимая составляющей Ф2q в обмотке w2, нарушает синусоидальную зависимость напряжения U2 от угла α и вызывает значительную погрешность вращающегося трансформатора, которая возрастает с увеличением нагрузки (тока I2). Устранение искажающего действия ЭДС самоиндукции обычно осуществляется так называемым симметрированием трансформатора. Симметрирование может быть первичным и вторичным.
В синусном режиме СКВТ, когда включена только одна вторичная обмотка, применяется первичное симметрирование, основанное на использовании компенсационной обмотки wK. Если внутреннее сопротивление источника Zi и соединительных проводов ZЛ мало (Zi+ZЛ≈0), то обмотка wK замыкается накоротко. Если же Zi достаточно велико, что имеет место при питании ВТ от источника небольшой мощности, то обмотка wK замыкается на резистор сопротивлением
Zк.н=Zi +ZЛ
Магнитный поток Ф2q, сцепляясь с компенсационной обмоткой, наводит в ней ЭДС Ек. Так как обмотка замкнута накоротко, то в ней появляется ток Iк, который создает в магнитной цепи машины магнитный поток компенсационной обмотки Фк. Этот поток в соответствии с правилом Ленца, направлен против потока Ф2q (поток Ф2q является причиной возникновения Ек и потока Фк). В результате поток Ф2q окажется в значительной степени скомпенсированным потоком Фк, и погрешность ВТ, вызванная нагрузкой, значительно уменьшится.

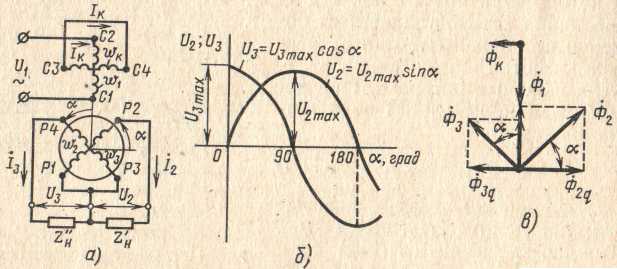

СКВТ в синусно-косинусном режиме. В этом режиме в cxему СКВТ включают обе обмотки ротора — w2 и w3, смещенные в пространстве относительно друг друга на 90° (рис. 14.3, а).
Рис. 14.3. Синусно-косинусный вращающийся трансформатор
Зависимость напряжения обмотки w2 от угла поворота ротора α определяется выражением (14.1), а напряжение на выходе обмотки w3
(14.2)
Из выражения (14.2) видно, что напряжение U3 при повороте ротора на угол α изменяется пропорционально косинусу этого угла.
Таким образом, на выходе СКВТ получается два напряжения – U2 и U3: первое изменяется пропорционально sinα, а второе — пропорционально cosα (рис. 14.3, б).
Обмотки w2 и w3 обычно имеют одинаковые параметры, а поэтому наибольшие значения напряжений U2 наиб и U3 наиб также одинаковы
где U1 - напряжение на входе ВТ, т.е. на зажимах обмотки возбуждения w1.
Таким образом, выражения напряжений на выходе СКВТ [см. (14.1) и (14.2)] могут быть записаны иначе:
(14.3)
(14.4)
Рассмотрим работу СКВТ в случае неравенства нагрузок:
,
где - сопротивление нагрузки в цепи синусной обмотки; - сопротивление нагрузки в цепи косинусной обмотки.
При включении этих нагрузок в цепях обмоток ротора появятся
токи и , которые создадут в магнитной цепи ВТ магнитные потоки и (рис. 11.3, в). Поперечные составляющие этих потоков и направлены навстречу друг другу и частично взаимно компенсируются. Полная взаимная компенсация поперечных потоков происходит при равенстве МДС синусной п косинусной обмоток по поперечной оси:
I2w2k2cosα = I3w3k3sinα, (14.5)
где k2 и k3 — обмоточные коэффициенты обмоток ротора. Токи в обмотках ротора при полной компенсации
(14.6)
(14.7)
где Z2 и Z3 – полные сопротивления синусной и косинусной обмоток трансформатора.
Подставив выражения токов из (14.6) и (14.7) в равенство (14.5), получим
(14.8)
Синусная и косинусная обмотки делаются одинаковыми, поэтому w2=w3 и Z2=Z3. тогда равенство (14.8):
или
Таким образом, полная взаимная компенсация поперечных составляющих потоков обмоток ротора происходит при равенстве нагрузочных сопротивлений в синусной и косинусной цепях вращающегося трансформатора. Такая компенсация поперечных составляющих потоков реакции вторичных обмоток называется вторичным симметрированием.
Если же нагрузочные сопротивления и не равны, то вторичное симметрирование получается неполным, так как поперечные составляющие и взаимно компенсируются лишь частично, и в магнитной цепи ВТ появляется магнитный поток, направленный по поперечной оси:
Этот поток наводит в роторных обмотках ЭДС самоиндукции, что ведет к искажению заданных функциональных зависимостей выходных напряжений. Магнитный поток при может быть скомпенсирован за счет первичного симметрирования, т. е. за счет потока , создаваемого током короткозамкнутой компенсационной обмотки.
При полном вторичном симметрировании ВТ входное сопротивление ZBX не зависит от положения ротора (угла α). Поэтому ток и мощность, потребляемые ВТ, также не зависят от угла α. На этом основан метод подбора нагрузочных сопротивлений синусной Z'Н и косинусной Z"Н обмоток для осуществления полного вторичного симметрирования, называемый методом амперметра ( рис. 14.4).
Рис.
14.4. Схема настройки симметрирования
СКВТ методами амперметра и вольтметра.
Сущность метода состоит в том, что подбираются такие значения и , при которых поворот ротора не вызывает изменения показаний амперметра А, включенного в цепь обмотки возбуждения.
Более точным методом вторичного симметрирования является метод вольтметра. Так как при полном вторичном симметрировании поперечные составляющие потоков синусной и косинусной обмоток взаимно уравновешиваются, то в компенсационной обмотке ЭДС не наводится. Следовательно, сопротивления и подбираются такими, чтобы показание вольтметра V, включенного в' цепь компенсационной обмотки, было нулевым во всех положениях ротора.
