39.Заполнение оконных проемов.Решение теплоизоляции и герметизации в них.

В гражданских зданиях заполнения оконных проемов, как правило, деревянные. Конструкция заполнения состоит из оконной коробки, остекленных оконных переплетов и подоконной доски.

В отапливаемых зданиях обычно устанавливают два оконных переплета — внутренний и наружный (рис. 16). Заводы строительной индустрии выпускают в собранном виде заполнения оконных проемов (коробки с навешенными переплетами), загрунтованные под окраску. Такой готовый элемент заводского заполнения называется оконным блоком. Оконный блок снабжается набором фурнитуры, в состав которого входят: петли, оконные задвижки, скобы (ручки), форточные завертки, приборы для открывания и закрывания фрамуг, а также угольники.

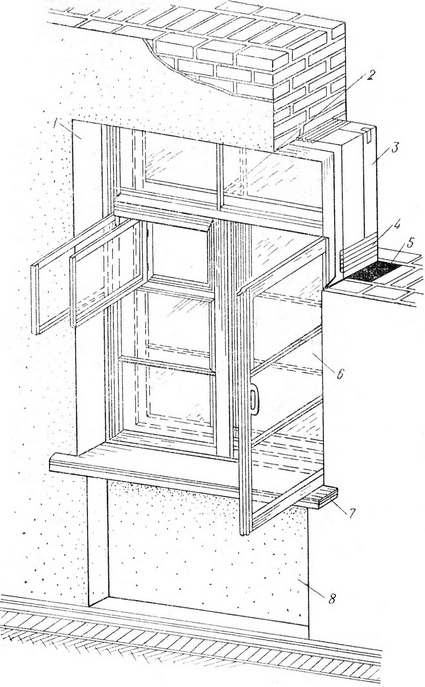

Рис. 16. Заполнение оконного проема: 1 — откос оконного проема; 2 — фрамуга; 3 —оконная коробка; 4 — толь; 5 — деревянная пробка; 6 — створка оконного переплета 7 — подоконная доска; 8 — ниша для отопительного прибора. В некоторых производственных и гражданских зданиях устанавливают оконные коробки из сборного железобетона. В железобетонных оконных коробках предусмотрены закладные деревянные пробки для крепления (навески) оконных переплетов. Оконные переплеты состоят из вертикальных элементов — створок и горизонтальных — фрамуг. По числу створок различают переплеты одностворчатые, двухстворчатые, трехстворчатые и т. д. В глухих фрамугах и створках для проветривания помещений устраивают форточки, которые открываются внутрь помещения. Стекла в фальцах оконных переплетов и фрамуг обычно крепятся при помощи стальных шпилек и замазки. После закрепления оконного блока в проеме устанавливается подоконная доска (деревянная или железобетонная). Подоконные доски устанавливают с небольшим уклоном в сторону помещения и прикрепляют при помощи слоя гипсового (деревянные доски) или цементного (железобетонные подоконные доски) раствора.

заключается в том, что между створками проклеивается вспомогательный межрамный резиновый уплотнитель. Таким образом создается «эффект стеклопакета», т.е. звукоизоляция и теплоизоляция окна значительно повышается и пропадает необходимость мыть окна между створок.

40.Оконные блоки с деревянными раздельными и спаренными переплетами.

Теплоизоляционная способность окна зависит от количества воздушных прослоек. Самыми низкими теплоизоляционными характеристиками обладает деревянный оконный блок с одинарным остеклением. В этом случае на зимний период необходимо поставить дополнительную раму.Деревянный оконный блок с двойным остеклением и спаренными пелеплетами имеет достаточно высокие теплозащитные характеристики. Более высокую теплозащиту имеет блок с раздельным остеклением.Наиболее широкое применение в северных районах России получили деревянные оконные блоки с тройным остеклением и раздельно-спаренными переплетами. Теплоизолирующие характеристики такого блока соответствуют характеристикам стены, выложенной из глиняного кирпича на цементно-пес-чаном растворе, толщина которого 0,38 см.

Рис. 1. Конструкции деревянных оконных блоков: а — с одинарным остеклением; б — с двойным остеклением; в — с двойным остеклением в раздельных переплетах; г — с тройным остеклением в раздельно-спаренных переплетах; д — с четверным остеклением. 1 — остекление; 2 — оконный переплет; 3 — оконная коробка; 4 — подоконная доска; 5 — стена
