33.Конструктивные типы наслонных стропил. Основные узлы.

Наслонные стропила применяют в тех случаях, когда в здании имеются два или несколько рядов вертикальных опор (стен или столбов) расстояние между которыми не превышает 8м; такие пролеты легко перекрыть наклонными балками (стропильными ногами) из досок, брусьев или бревен, располагаемыми вдоль скатов на расстояниях друг от друга в осях (шаге стропил) порядка 0,8-1,2 м и более. Внутренние стены и столбы доводят обычно только до уровня, превышающего верх чердального перекрытия на 15 – 20 см.их заменяет система стоек (шаг 4-6 м), покоящихся на лежнях и поддерживающих верхний продольный брус – прогон. Стропильные ноги укладываются на прогоны, а нижние концы этих ног на подстропильные брусья – мауэрлаты. Для жесткости и устойчивости стропил между стойками и прогонами вводят подкосы, разгружающие прогоны и образующие с ними подстропильную раму. Подкосы применяют так же и для разгрузки стропильных ног. Расстояние между опорами (пролет балки стропил без подкоса) обычно не превышает 5-5,5 м; при введении подкоса стропильная балка

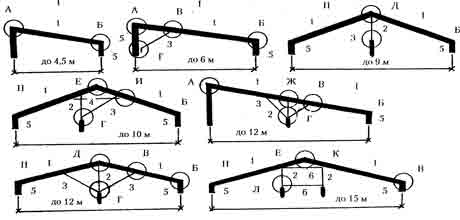

Стропила наклонной крыши, как правило, имеют не менее трех точек опоры . Их устанавливают над зданиями с внутренними капитальными стенами. Количество промежуточных опор в наклонной стропильной ферме может меняться в зависимости от ширины пролета . В пролетах до 10 м достаточно одной дополнительной опоры, а при более длинных пролетах количество опор увеличивают. Наиболее распространенные формы крыш в проекциях с наклон-ными стропилами показаны на рисунке. Основными конструктивными элементами стропильной фермы являются стропила, мауэрлаты, подкосы и обрешетка.

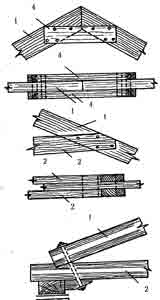

Верхние концы стропильных ног соединяются внахлест при помощи угловых накладок. Нижние концы стропил крепятся к опорным брускам (мауэрлатам), изготовленным, как правило, из целых бревен, обтесанных на два канта.При различных конструктивных решениях стен (стена в один кирпич, стена из шлакобетонных камней с облицовкой в полкирпича, монолитная шлакобетонная стена, стена из шлакобетонных камней). В средней части стропильной фермы устанавливают стойку, на которую опирают верхние концы стропил. При больших пролетах несущую способность стропильной ноги увеличивают за счет подкосов. Нижняя часть подкосов опирается на внутреннюю капитальную стену, а верхняя - на стропильную ногу на расстоянии 1/3 от вершины фермы.

34.Конструктивные типы висячих стропил.Основные узлы.

Висячие стропила устанавливают над зданиями, не имеющими внутренних капитальных стен. Стропила опираются своими концами на наружные стены. Опорой для нижних концов стропил служат мауэрлаты, обтесанные на два канта.

Простейшие висячие фермы состоят из стропильных ног и затяжки (нижнего пояса). Для предохранения от прогиба стропильных ног при недостаточном их сечении между ними вводят решетку из стойки, подкосов и ригеля.

Это увеличивает жесткость конструкции стропильной фермы. Стропильные ноги укрепляют скобами и привязывают проволокой толщиной 4 - 6 мм к ершам, забиваемым в стену. Это предохраняет крышу от возможного срыва при сильном ветре. Нижний конец такой скрутки закрепляют за костыль или ерш, забитый в шов кладки на 250 - 300 мм ниже обреза стены, или за балку чердачного перекрытия.

В деревянных рубленых домах стропила скрепляют скобами со вторым венцом сруба. Стойки висячих стропил опирают нижнижми концами на затяжку, связывающую нижние концы фермы.

С пособы соединения элементов фермы с висячими стропилами представлены на рисунке. Ригели в стропильные ноги врезаются "в поддерева" и крепится болтом и нагелем. Для большей прочности этот узел можно скреплять дополнительной скобой. Подкосы висячих стропил соединяют врубкой, а для большей прочности - скобами и хомутами. Составная затяжка сращивается зубом, металлическими накладками и болтами. Методы соединения стропил зависят от многих факторов: веса снежного покрова, длины пролета, поперечного сечения деревянных брусков, из которых изготовлены стропила и т.д. Это может быть врубка с зубом, шипом , стягивание болтами, хомутами или металлическими скобами и т.д. Но в любом случае соединение должно обладать не-обходимой прочностью и жесткостью, чтобы ветровые нагрузки и снежные покровы не могли разрушить

Для мансардных крыш изготавливаются фермы особой ломаной конструкции. Особенностью мансардных ферм является наличие междуэтажного перекрытия вместо стяжки. Это обусловлено тем, что нижний пояс служит основой для пола мансардного этажа.
