1.1.3 Асб (аппаратно-студийный блок)
Аппаратно-студийный блок предназначен для формирования ТВ-программ или их фрагментов путем записи или прямой передачи в эфир и обычно рассматривается как полнофункциональная самостоятельная технологическая единица. Такой взгляд, конечно, имеет право на существование, но если учесть, что обычно в АСБ создаются программы различного тематического направления — музыкальные, новостные и др., то набор необходимого технологического оборудования в АСБ должен быть большим и разнообразным.
Предлагаемый вариант построения АСБ разработан исходя из концепции, что АСБ — это составная часть единой цифровой системы ТВ-компании, а часть оборудования, обеспечивающая широкий спектр технологических возможностей АСБ для организации самых разнообразных и сложных телевизионных трансляций и записей, размещается в других подразделениях (рис. 2).

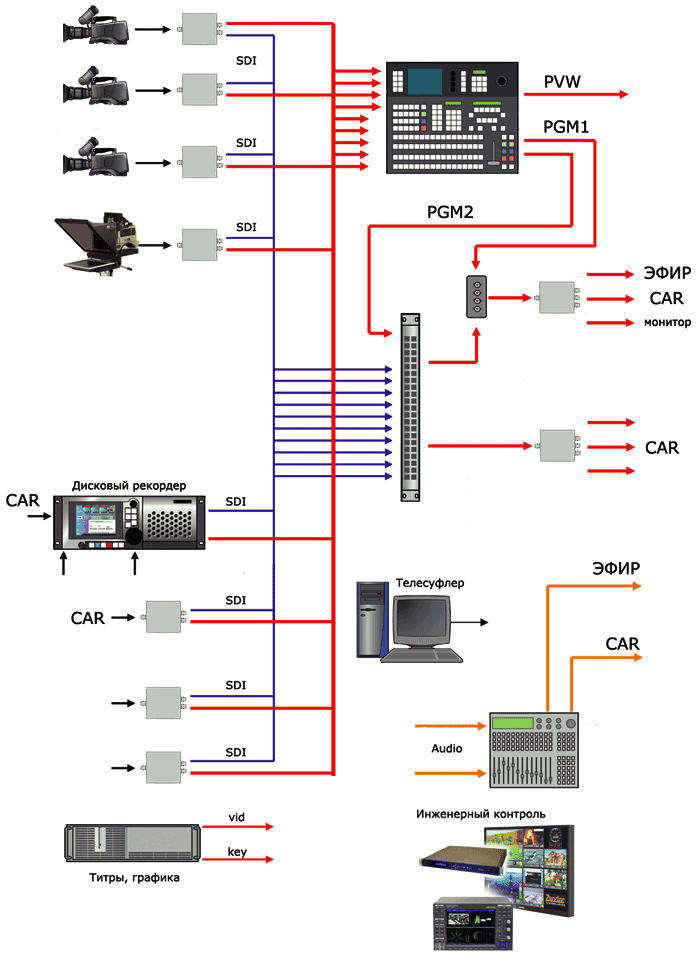

Рис. 2. Схема АСБ
Основным источником внешних для АСБ сигналов (в формате SDI) является коммутационная матрица центральной аппаратной. Для выбора источников на рабочем месте видеорежиссера имеется панель управления центральной матрицей. Возможно подключение также и ряда других внешних линий.
В состав основного оборудования АСБ входят четыре камеры, однако кабельные коммуникации и контрольное оборудование должно давать возможность увеличения числа стационарных камер до 6…8. В соответствии с требованиями времени необходимо предусмотреть возможность работы как в формате 4:3, так и 16:9. Студийные видеокамеры соединяются с базовыми станциями многожильным (26 pin) кабелем, поскольку триаксиальные системы дороже и их применение оправдано, если камера располагается далеко от базовой станции, на расстоянии более 100 м. Базовые станции современных студийных камер имеют выходы видеосигнала формата SDI. Они подключаются к видеомикшеру. Сигналы от внешних источников через усилители-распределители также поступают на видеомикшер. Стоит заметить, что все видеосигналы, поступающие на студийный видеомикшер, должны быть синхронизированы — только в этом случае может происходить чистая коммутация. Синхрогенератор установлен в АЦ, синхронизация источников осуществляется параллельным способом, через усилители-распределители.
Видеомикшер должен иметь достаточное количество входов видеосигналов SDI и несколько коммутационных линеек. Первая из них — программная — предназначена для подачи выбранного видеосигнала непосредственно на программный выход видеомикшера. На дополнительных линейках производится плавная смена видеоизображений. У микшера должны быть выходы Tally, которые соединяются с одноименными входами на камерных каналах и системных видеомониторах в студийном и инженерном блоках (сигнал «Эфир»), коммутатор (aux) для набора видеосигнала на вход титровальной системы или процессора спецэффектов, которые работают в режиме GenLock, пропуская видеосигнал «сквозь себя».
Для резервирования тракта видеомикшера применяется матричный коммутатор (8x8), на входы которого подключаются те же источники, что и на видеомикшер. Сигналы с выходов микшера и коммутатора подаются на автоматический переключатель обхода: при пропадании сигнала с микшера он автоматически переключается на сигнал с матрицы. Второй выход микшера подключен на вход коммутатора, что повышает гибкость технологического использования видеотракта аппаратной. Помимо матричных коммутаторов в состав как видео-, так и звукового оборудования включены панели ручной коммутации сигналов (на схеме не указаны).
Сигнал выходного тракта подается на матрицу в АЦ, и запись программ из АСБ производится на видеосервер в АЦ, один из выходов коммутатора резерва также подключен к центральной матрице.
В АСБ установлен дисковый рекордер (один вход на запись, два независимых выхода на воспроизведение). В любом режиме работы АСБ, будь то запись программы или эфир, дисковый рекордер и центральный видеосервер резервируют друг друга.
Для визуального контроля сигналов источников и выходных программ АСБ оснащена цветными цифровыми и аналоговыми мониторами.
Звуковое оборудование также должно обеспечивать производство самых различных программ. Аудиосигналы с дискового рекордера и матрицы АЦ подключены к аудиомикшеру звукорежиссера, а как дополнительные устройства могут использоваться кассетная дека, CD-проигрыватель и др.
В качестве системы мониторинга возможно использование полиэкранного процессора с достаточным количеством входов (например 8). Такая система может заменить мониторную стену из нескольких мониторов со всеми системами служебной индикации и контроля аудиосигналов.
