2.5. Перегородки.
Перегородки — вертикальные элементы, разделяющие смежные помещения.

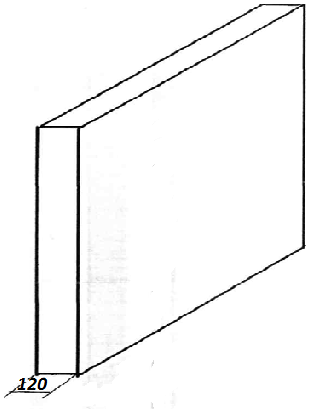

Межкомнатные перегородки запроектированы из кирпича, толщиной 120 мм.
2.6. Покрытие (крыша).
В здании запроектирована крыша с полупроходным чердаком и внутренним водостоком.
Крыша имеет уклон 1,5%. З Водоотвод внутренний организованный, через систему водоотводных труб. В здании установлено 2 приемные воронки.
Покрытие совокупность конструктивных элементов завершающее здание и защищающие от внешних воздействий.
2.7. Окна и двери.
Окна запроектированы с тройным остеклением (со стеклопакетом и стеклом снаружи), со спаренными переплетами, одностворчатые. Всего запроектировано 2 типа окон и 2-ва тип балконных дверей.
При разработке проекта подобрано 7 типов дверей. Все двери по способу открывания распашные. Запроектированы как однопольные, так и двупольные двери. Двери в подъезд запроектированы металлические.
Марка ,поз. |
Размер проёмов в кладке b*h мм. |
ОК-1 |
910 х 1510 |
ОК-2 |
760 х 1510 |
ОК-3 |
460 х 1510 |
БП- 1 |
710 х 2110 |
БП -2 |
710 x 2110 |
1 |
1310 х 2070 |
2 |
910 х 2070 |
3 |
810 х 2070 |
4 |
1010 х 2070 |
5 |
810 х 2070 |
6 |
710 х 2070 |
7 |
710 х 2070 |
Для установки подобраны следующие виды дверей по конструктивному решению.
Поз. |
Обозначение |
Наименование |
Количество по фасадам |
Масса |
Примечание |
||||
1-9 |
9-1 |
А-Д |
Д-А |
Всего |
|||||
|
|
Окна |
|
|
|
|
|
|
|
ОП-1 |
СТБ 1108-98 |
ОП3С 15-12 ПОСП |
5 |
5 |
- |
- |
10 |
|
1510 |
ОК-2 |
СТБ 1108-98 |
ОП3С 15-15 ПОСП |
25 |
25 |
- |
- |
50 |
|
1510 |
БП-1 |
СТБ 1108-98 |
БП3С 21-8СП |
5 |
5 |
- |
- |
10 |
|
2110 |
БП-1 |
СТБ 1108-98 |
БП3С 21-8СП |
5 |
5 |
- |
- |
10 |
|
2110 |
|
|
Блоки дверные |
|
|
|
|
|
|
|
1 |
СТБ 1138-98 |
ДВДГ 21-13Л |
- |
- |
- |
- |
1 |
|
2070 |
2 |
СТБ 1138-98 |
ДВДГ 21-9 |
- |
- |
- |
- |
10 |
|
2070 |
3 |
СТБ 1138-98 |
ДВДО 21-8Л |
- |
- |
- |
- |
4 |
|
2070 |
4 |
СТБ 1138-98 |
ДВДО 21-10 |
- |
- |
- |
- |
5 |
|
2070 |
5 |
СТБ 1138-98 |
ДВДО 21-8 |
- |
- |
- |
- |
50 |
|
2070 |
6 |
СТБ 1138-98 |
ДВДО 21-7 |
- |
- |
- |
- |
20 |
|
2070 |
7 |
СТБ 1138-98 |
ДВДО 21-7 |
- |
- |
- |
- |
15 |
|
2070 |
