4.3. Построение эпюры материалов

В целях экономии арматурной стали часть продольной рабочей арматуры обрывают в пролете, не доводя до опоры. Для определения мест обрыва строится эпюра материалов (арматуры). Места теоретического обрыва стержней допускается определять графическим способом на огибающей эпюре изгибающих моментов.

4.3.1. Определение мест фактического обрыва нижних стержней

А_s^пр = 10,05 см² ; 5Æ16 А400.

Момент M_s^пр , который может воспринять нормальное сечение ригеля в пролете:

кН∙м;

Количество доводимых за край опоры стержней должно быть не менее двух и не менее 50% от общего числа стержней в пролете.

Принимаем 3Æ16 А400, А_s = 6,03 см².

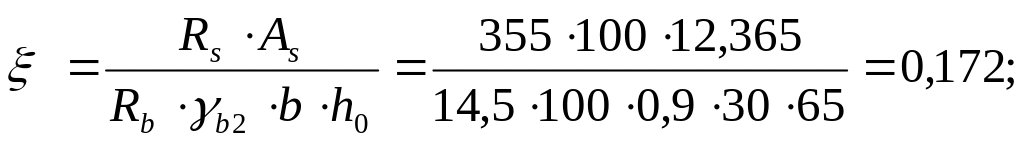

Момент M_s^пр , который может воспринять нормальное сечение ригеля в пролете:

кН∙м;

Точки пересечения ординаты M_s1 с огибающей эпюрой моментов Т1 и Т2 (рис. 4.3.) представляют собой места теоретического обрыва стержней.

Для нахождения мест действительного (фактического) обрыва стержней, отстоящих от теоретических на величину W, определяем последнюю из условий:

см;

см;

где:

Q₁ = 139,00 кН – поперечная сила в точке теоретического обрыва стержней;

d_s = 1,6 см – диаметр обрываемых стержней;

q_swi – усилие в хомутах на единицу длины ригеля на участке длиной W_i ;

Н/см;

Принимаем W₁ = 403 мм.

см;

см;

где: Q₂= 154,71 поперечная сила в точке теоретического обрыва стержней;

Принимаем W₂ = 439,5 мм.

Длина обрываемых стержней: l₁ = 2425+403+439,5=3267,5 мм.

4.3.2. Определение мест фактического обрыва верхних стержней

225 А400 с A_s=9,82 см² и 118 А400 с A_s=2,545 см²

Момент M_s^оп , который может воспринять нормальное сечение ригеля на опоре:

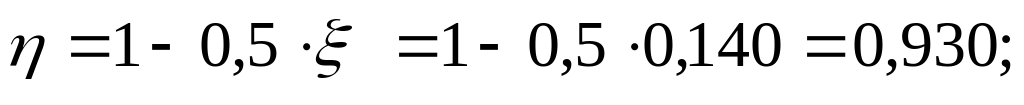

кН∙м;

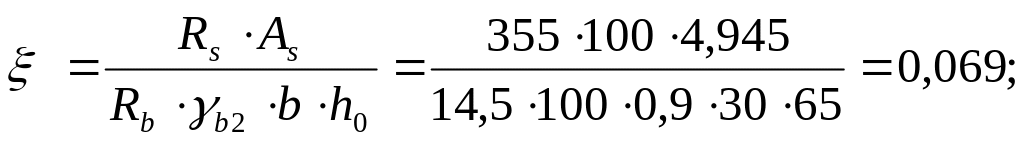

A_S2 = (1Æ18 А400+3Æ10 А400)= 2,545+2,4 =4,945 см²:

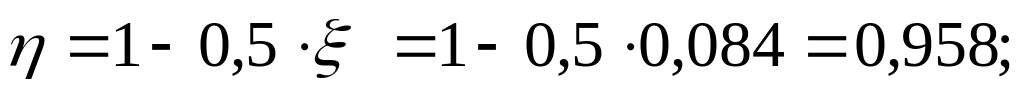

кН∙м;

Местам теоретического обрыва стержней соответствуют точки Т3 и Т4 (рис. 4.3).

Определяем места фактического обрыва стержней:

см;

см;

где: Q₃ = 268,93 кН – поперечная сила в точке теоретического обрыва стержней;

d_s = 2,5 см,

q_swi – усилие в хомутах на единицу длины ригеля на участке длиной W_i;

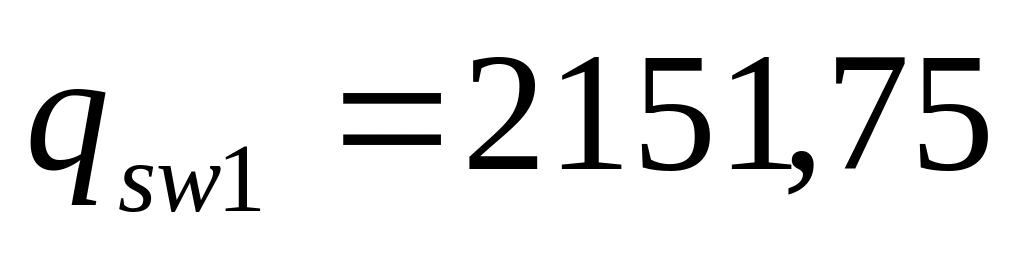

Н/см;

Принимаем W₃ = 750 мм.

Длина обрываемого стержней: l₂ =125+750 = 875 мм.

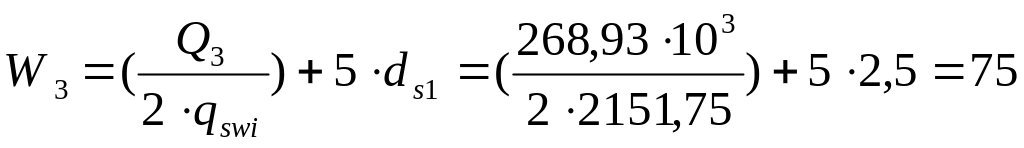

Определяем места фактического обрыва стержней:

см;

см;

где: Q₄ = 251,76 кН – поперечная сила в точке теоретического обрыва стержней;

Принимаем W₄ = 710 мм.

Длина обрываемых стержней: l₄ = 575+710 = 1285 мм.

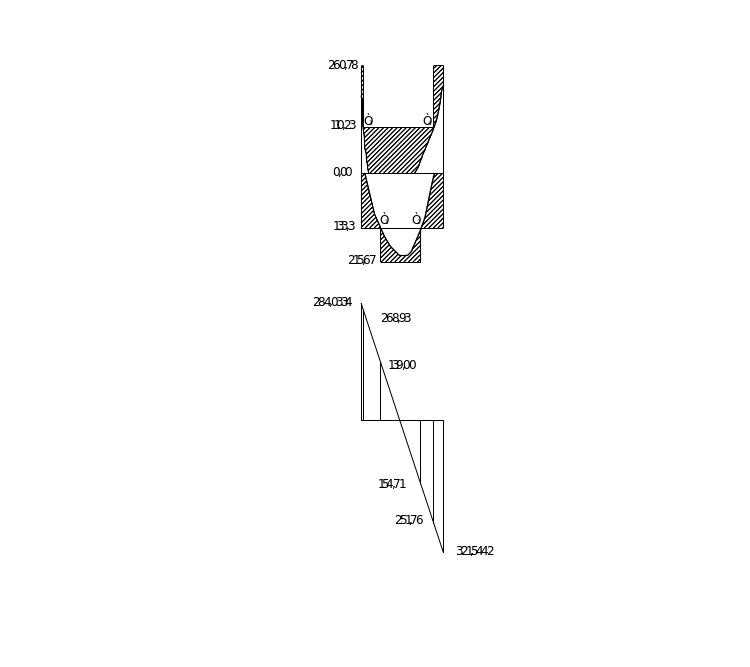

Рис. 4.3.2 Построение эпюры материалов.

В целях унификации каркасы принимаем симметричными, принимая увеличение длины стержней в запас прочности.

Рис. 4.4. Плоские каркасы КР3 и КР4 ригеля перекрытия

5.Расчет и конструирование колонны.

Значение изгибающих моментов и продольных усилий принимается по результатам статического расчета поперечной рамы. Расчет колонн производится по нескольким комбинациям усилий и принимается наибольшая площадь сечения арматуры. Вычисляется арматура колонн первого и последнего этажей. Колонны принимаются двухэтажной разрезки. Армирование колонн принимается симметричным.
