2. Ткацкие переплетения

Переплетением нитей в ткани называется порядок взаимного перекрытия нитей основы нитями утка. Рисунок, который получается на поверхности ткани в результате переплетения нитей, называется ткацким, а графическое изображение переплетения нитей в ткани — рисунком.

Переплетение ткани состоит из непрерывного ряда основных и уточных пере­крытий. Длину перекрытия обозначают числом нитей, одновременно перекрывае­мых нитями противоположной системы. Длина перекрытия может быть равна одной, двум, трем и более нитям. Перекрытия чередуются в тканях по-разному, образуя соответствующее переплетение.

Раппортом переплетения называется законченная часть переплетения, при по­вторении которой получается непрерывный рисунок в направлении основы и утка. Общий раппорт переплетения ткани (R) определяется раппортом переплетения по основе (R_o) и раппортом переплетения по утку (R_y).

Сдвиг характеризует величину смещения (сдвига) каждого последующего пе­рекрытия (по вертикали) по отношению к перекрытию предшествующей нити. Различают сдвиг вертикальный — по основе и сдвиг горизонтальный — по утку.

При выработке тканей используют разнообразные виды переплетений. Ткац­кие переплетения делят на простые, или главные, мелкоузорчатые, сложные и крупноузорчатые.

Простые переплетения. Переплетения этого класса (полотняное, саржевое и атласное) характеризуются числом нитей в раппорте и величиной сдвига. В про­стых переплетениях раппорт по основе всегда равен раппорту по утку, каждая нить одной системы переплетается в раппорте с каждой нитью другой системы только один раз.

Полотняное переплетение — наиболее простое и самое распространенное. Оно имеет наименьшую величину раппорта — две нити по основе и утку. Длина перекрытия и сдвиг равны единице: перекрытия расположены в шахматном по­рядке (рис 3.1—1). Лицевая и изнаночная стороны ткани имеют одинаковое стро­ение и ровную (без рисунка) поверхность. В этом переплетении основные нити наиболее часто (через одну) перекрываются уточными, что обеспечивает относительную жесткость ткани, хорошую прочность, устойчивость к относительному сдвигу как основных, так и уточных нитей и невысокую растяжимость.

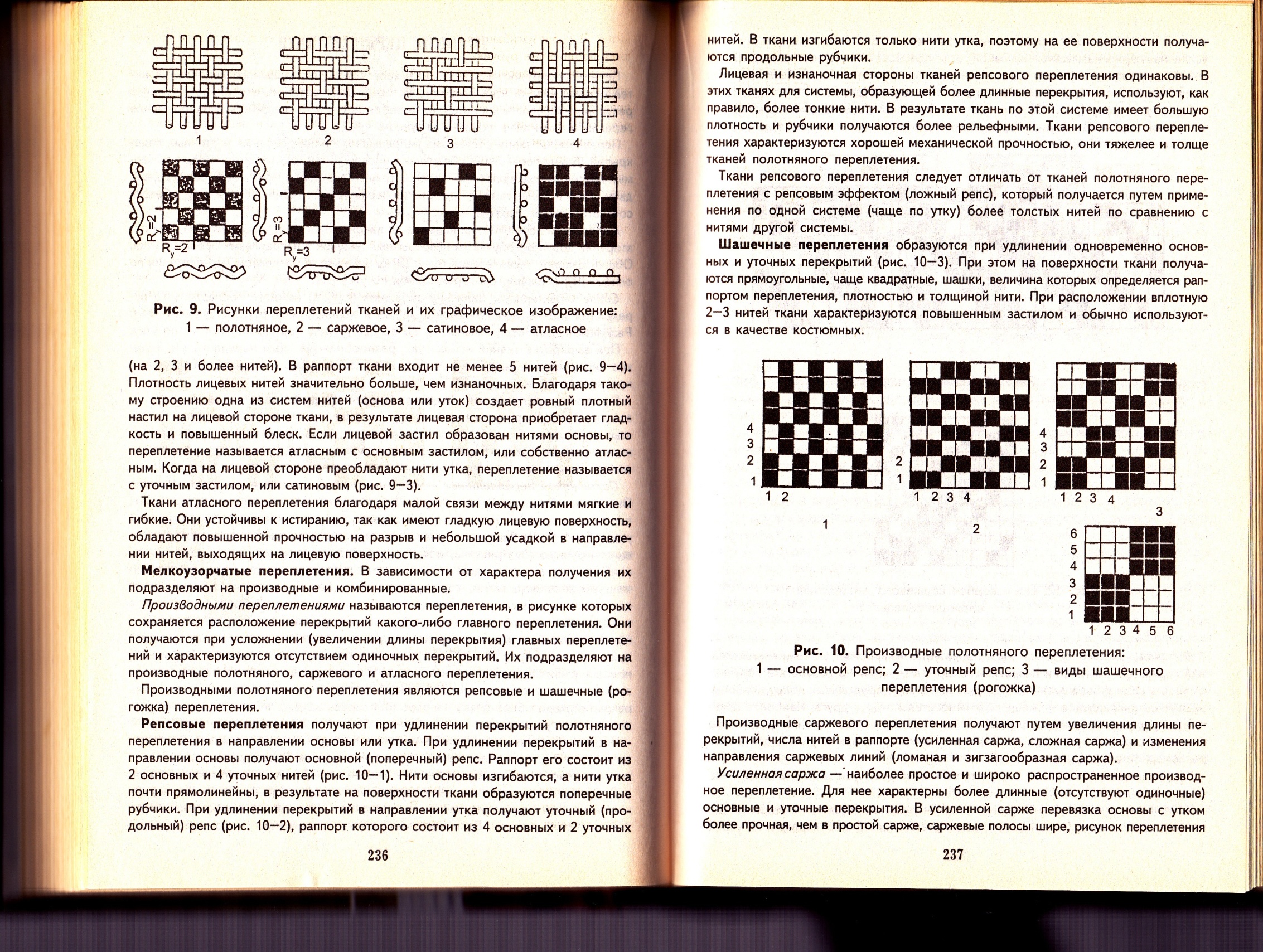

Рис 3.1 Рисунки переплетений тканей и их графическое изображение: 1 – полотняное, 2 – саржевое, 3 – сатиновое, 4 - атласное

Саржевое переплетение имеет в раппорте по основе и утку не менее трех нитей; основные и уточные перекрытия располагаются со сдвигом в одну сторо­ну на одну нить (рис 3.1—2). В результате на ткани образуются косые (саржевые) полосы, расположенные под некоторым углом снизу вверх. Угол наклона полос зависит от соотношения плотности нитей основы и утка. Направление сдвига пе­рекрытий может быть слева направо или справа налево: в этих случаях направ­ление полос различно.

Для атласного переплетения характерны длинные (до 4 нитей и более) ос­новные или уточные перекрытия, чередующиеся с одиночными перекрытиями противоположной системы. Величина сдвига одиночных перекрытий больше единицы (на 2, 3 и более нитей). В раппорт ткани входит не менее 5 нитей (рис 3.1—4). Плотность лицевых нитей значительно больше, чем изнаночных. Благодаря тако­му строению одна из систем нитей (основа или уток) создает ровный плотный настил на лицевой стороне ткани, в результате лицевая сторона приобретает глад­кость и повышенный блеск. Если лицевой застил образован нитями основы, то переплетение называется атласным с основным застилом, или собственно атлас­ным. Когда на лицевой стороне преобладают нити утка, переплетение называется с уточным застилом, или сатиновым (рис 3.1—3).

Мелкоузорчатые переплетения. В зависимости от характера получения их подразделяют на производные и комбинированные.

Производными переплетениями называются переплетения, в рисунке которых сохраняется расположение перекрытий какого-либо главного переплетения. Они получаются при усложнении (увеличении длины перекрытия) главных переплете­ний и характеризуются отсутствием одиночных перекрытий. Их подразделяют на производные полотняного, саржевого и атласного переплетения.

Производными полотняного переплетения являются репсовые и шашечные (ро­гожка) переплетения.

Репсовые переплетения получают при удлинении перекрытий полотняного переплетения в направлении основы или утка. При удлинении перекрытий в на­правлении основы получают основной (поперечный) репс. Раппорт его состоит из 2 основных и 4 уточных нитей (рис. 3.2—1). При удлинении перекрытий в направлении утка получают уточный (про­дольный) репс (рис. 3.2—2), раппорт которого состоит из 4 основных и 2 уточных нитей.

Лицевая и изнаночная стороны тканей репсового переплетения одинаковы. Ткань по этой системе имеет большую плотность и рубчики получаются более рельефными. Ткани репсового перепле­тения характеризуются хорошей механической прочностью, они тяжелее и толще тканей полотняного переплетения.

Рис 3.2 Производные полотняного переплетения: 1 – основной репс, 2 – уточный репс, 3 – виды шашечного переплетения

Шашечные переплетения образуются при удлинении одновременно основ­ных и уточных перекрытий (рис 3.2—3). При этом на поверхности ткани получа­ются прямоугольные, чаще квадратные, шашки, величина которых определяется рап­портом переплетения, плотностью и толщиной нити.

Производные саржевого переплетения получают путем увеличения длины пе­рекрытий, числа нитей в раппорте (усиленная саржа, сложная саржа) и изменения направления саржевых линий (ломаная и зигзагообразная саржа).

Усиленная саржа—наиболее простое и широко распространенное производ­ное переплетение. Для нее характерны более длинные (отсутствуют одиночные) основные и уточные перекрытия. Если на лицевой стороне ткани основных перекрытий больше, чем уточных, усиленная саржа называется основной, если преобладают уточные перекрытия — уточной, а если количество основных и уточных перекрытий на обеих сторонах ткани одинаково — двухлицевой, или равносторонней (рис 3.3).

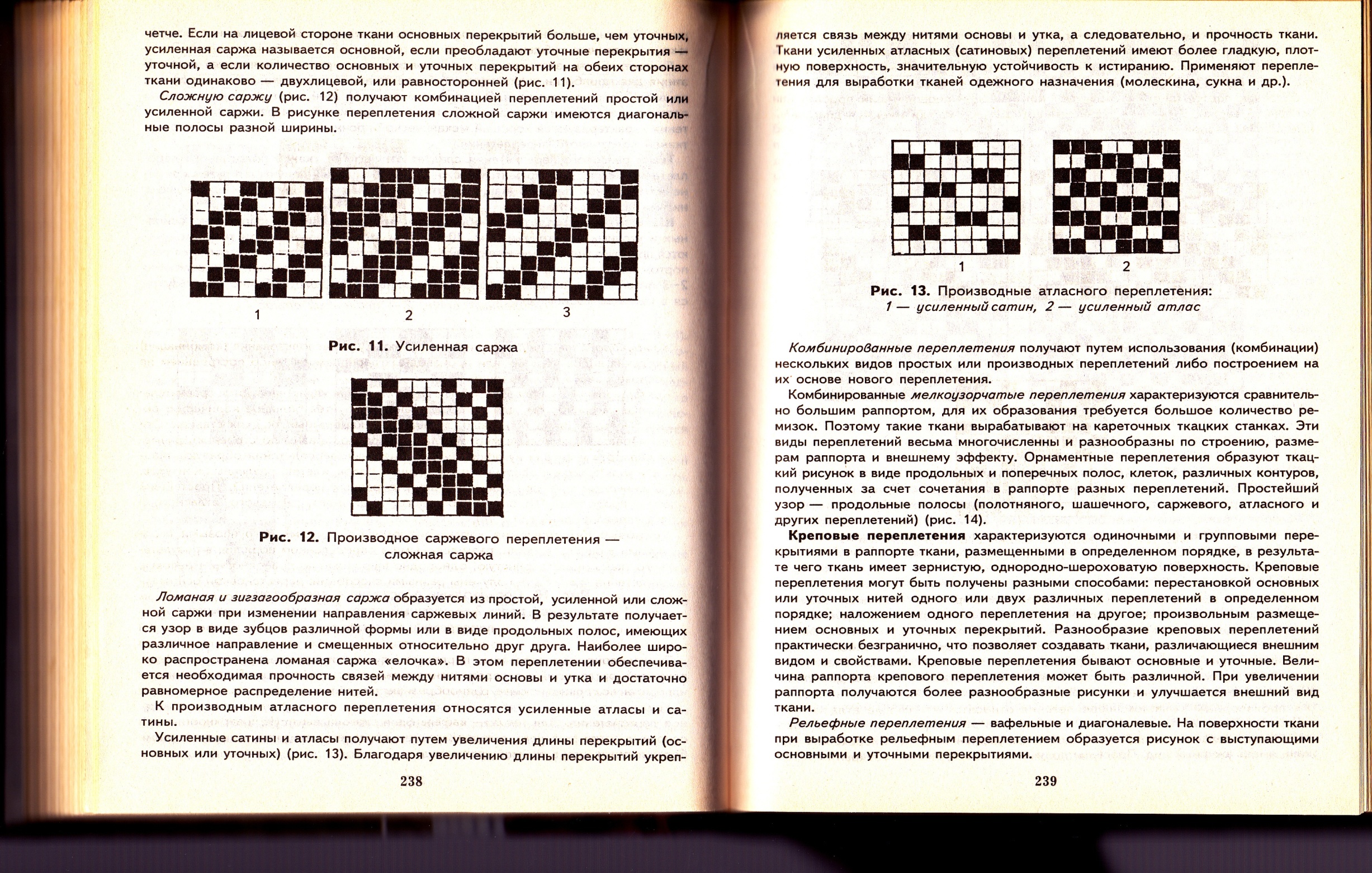

Рис 3.3. Усиленная саржа

Сложную саржу (рис 3.4) получают комбинацией переплетений простой или усиленной саржи. В рисунке переплетения сложной саржи имеются диагональ­ные полосы разной ширины.

Рис 3.4. Производное саржевого переплетения – сложная саржа

Ломаная и зигзагообразная саржа образуется из простой, усиленной или слож­ной саржи при изменении направления саржевых линий. В результате получает­ся узор в виде зубцов различной формы или в виде продольных полос, имеющих различное направление и смещенных относительно друг друга.

К производным атласного переплетения относятся усиленные атласы и са­тины.

Усиленные сатины и атласы получают путем увеличения длины перекрытий (ос­новных или уточных) (рис 3.5). Благодаря увеличению длины перекрытий укреп­ляется связь между нитями основы и утка, а следовательно, и прочность ткани. Ткани усиленных атласных (сатиновых) переплетений имеют более гладкую, плот­ную поверхность, значительную устойчивость к истиранию.

Рис 3.5. Производные атласного переплетения: 1 – усиленный сатин, 2 – усиленный атлас

Комбинированные переплетения получают путем использования (комбинации) нескольких видов простых или производных переплетений либо построением на их основе нового переплетения.

Комбинированные мелкоузорчатые переплетения характеризуются сравнитель­но большим раппортом, для их образования требуется большое количество ре­мизок. Эти виды переплетений весьма многочисленны и разнообразны по строению, разме­рам раппорта и внешнему эффекту. Орнаментные переплетения образуют ткац­кий рисунок в виде продольных и поперечных полос, клеток, различных контуров, полученных за счет сочетания в раппорте разных переплетений.

Креповые переплетения характеризуются одиночными и групповыми пере­крытиями в раппорте ткани, размещенными в определенном порядке, в результа­те чего ткань имеет зернистую, однородно-шероховатую поверхность. Креповые переплетения могут быть получены разными способами: перестановкой основных или уточных нитей одного или двух различных переплетений в определенном порядке; наложением одного переплетения на другое; произвольным размеще­нием основных и уточных перекрытий. Креповые переплетения бывают основные и уточные.

Рельефные переплетения — вафельные и диагоналевые. На поверхности ткани при выработке рельефным переплетением образуется рисунок с выступающими основными и уточными перекрытиями.

Просвечивающие переплетения. Особенность этих переплетений — образо­вание в определенных местах ткани просветов разной величины, вследствие чего ткань имеет ажурный вид. Ткани этих переплете­ний отличаются небольшим заполнением, высокой проницаемостью, легкостью.

Сложные переплетения. Ткани сложных переплетений изготовляют трех и более систем нитей. Они имеют специфическую структуру, которую невозможно получить переплетениями, рассмотренными выше. В зависимости от особенностей получения сложные перепле­тения подразделяют на виды.

Полутора- и двухслойные переплетения. Полутораслойные (двухлицевые) переплетения образуются из 3 систем нитей: из 2 основ (лицевой и подкладоч­ной) и 1 утка или 1 основы и 2 утков (лицевого и подкладочного).

Переплетение пике (пикейное) по строению является разновидностью двух­слойного. Для его образования требуются 2 основы и 1 уток (простое пике) или 2 основы и 2 утка (сложное пике). При получении ткани простого пике лицевая основа переплетается с утком полотняным переплетением. Коренная (вторая) основа, расположенная на изнаночной стороне под большим натяжением, пере­плетается с утком лишь на определенных участках в зависимости от рисунка. Вследствие большого натяжения нитей коренной основы уточные нити в местах переплетения оттягиваются с лицевой стороны на изнаночную, при этом образу­ются углубления. Совокупность этих углублений и создает узор. Лицевая повер­хность ткани вырабатывается с большой плотностью.

Сложное пике отличается от простого дополнительной системой уточных ни­тей (подкладочного утка). Благодаря этому увеличиваются выпуклость узора, а также толщина и плотность ткани. Рисунки на ткани пикейного переплетения очень разнообразны — полосы, клетки, различные орнаменты. Переплетение применяют для выработки тканей пике хлопчатобумажных и шелковых, одеял, покрывал.

Ткани ворсовых переплетений изготовляют с ворсом из волокон разре­занных нитей (разрезной ворс). Ворсовые переплетения имеют 3 системы ни­тей, причем третья (дополнительная) является ворсовой. В зависимости от того, какая система образует ворс, различают уточно-ворсовые и основоворсовые переплетения.

Петельное (махровое) переплетение тканей получается при использовании двух систем основы (коренной и ворсовой) и 1 утка. Ворсовые нити основы в процессе ткачества имеют малое натяжение и при прибое подвигаются к опушке ткани вместе с утком, образуя петли (рис 3.6). Поэтому особенность таких тка­ней — наличие на поверхности петельного ворса. Махровые ткани характеризуются хорошими влаговпитывающи­ми и теплозащитными свойствами.

Рис 3.6. Петельное (махровое) переплетение

Перевивочные (ажурные) переплетения применяют для выработки легких, малоплотных тканей. При образовании перевивочного переплетения дополнитель­ная (перевивочная) система основы с помощью специальных ремизок перемеща­ется в процессе ткачества относительно соответствующих коренных нитей осно­вы. В результате этого перевивочные нити обвивают стоевые нити основы, а уточные при каждой прокладке закрепляют взаимное расположение перевивочных и стоевых нитей.

Крупноузорчатые переплетения. Для этих переплетений характерно образо­вание на поверхности ткани крупных узоров за счет сочетания различных перепле­тений. Ткани крупноузорчатых переплетений вырабатывают на машинах Жаккарда, они имеют большие раппорты. Для построения крупноузорчатых переплетений применяются все виды и разно­видности простых, мелкоузорчатых и сложных переплетений. В зависимости от ха­рактера используемых переплетений их подразделяют на простые и сложные.

Простые крупноузорчатые переплетения строятся на основе простых и мелко­узорчатых переплетений, и, следовательно, для их образования необходимы 1 ос­нова и 1 уток. Этими переплетениями вырабатывают платьевые и подкладочные ткани, некоторые виды пальтовых, драпировочные ткани, скатерти, салфетки и др.

Сложные крупноузорчатые переплетения получают на базе сложных, поэтому они образованы из нескольких систем нитей основы и утка. Крупноузорчатые переплетения бывают полутора- и двухслойные, ворсовые.
