Итоговый государственный междисциплинарный экзамен по специальности 230101 Вычислительные машины, системы, комплексы и сети.

2 этап (решение профессиональной задачи)

Билет №31

Спроектировать печатную плату мультивибратора, обладающую достаточной надежностью по исходным данным.

Задание №1: осуществить проектирование печатной платы мультивибратора рис.1

в системе автоматизированного проектирования DipTrace в следующем порядке:

1. Собрать электрическую принципиальную схему.

2. Преобразовать принципиальную схему в плату.

3. Осуществить автоматическую трассировку принципиальной схемы.

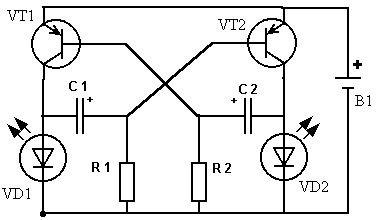

Рис.1 Схема мультивибратора.

Задание №2: произвести расчет надежности печатной платы мультивибратора для стационарной эксплуатации по исходным данным приведенным ниже:

Технические характеристики

1. Напряжение питания, не более 5В ±10%

2. Потребляемая мощность, не более 0,5 Вт;

3. Масса устройства не более, 0,2кг;

4. Среднее время наработки на отказ не менее 100000 ч.

Условия эксплуатации:

1. Температура окружающей среды 30±5 °С

2. Атмосферное давление 65– 80 кПа;

3. Относительная влажность 60-70 %;

Состав мультивибратора Таблица 1

Наименование элементов	Обозначение на схеме	Режим работы
		Температура С	Коэффициент нагрузки
Резисторы проволочные Р 470	R1-R2	35	0,6
Конденсаторы бумажные БМТ-2	С1-С2	35	0,7
Светодиоды АЛ 307Б	VD1-VD2	35	0,5
Транзисторы КТ316В	VT1-VT2	40	0,5
Батарея	В1	35	0,2
Печатная плата	-	35	-
Пайки	-	35	-

Председатель ЦМК ОПД и СД

по специальностям 230101 и 140613 Сперанская Ю.В.

Утверждаю

Зам. директора по УМР

________ Кирилова Т.К.

Итоговый государственный междисциплинарный экзамен по специальности 230101 Вычислительные машины, системы, комплексы и сети.

2 этап (решение профессиональной задачи)

Билет №32

Спроектировать печатную плату электронного ключа, обладающую достаточной надежностью по исходным данным.

Задание №1: осуществить проектирование печатной платы электронного ключа рис.1

в системе автоматизированного проектирования DipTrace в следующем порядке:

1. Собрать электрическую принципиальную схему.

2. Преобразовать принципиальную схему в плату.

3. Осуществить автоматическую трассировку принципиальной схемы.

Рис.1 Схема электронного ключа.

Задание №2: произвести расчет надежности печатной платы электронного ключа для стационарной эксплуатации по исходным данным приведенным ниже:

Технические характеристики

1. Напряжение питания, не более 9В ±10%

2. Потребляемая мощность, не более 0,5 Вт;

3. Масса устройства не более, 0,2кг;

4. Среднее время наработки на отказ не менее 100000 ч.

Условия эксплуатации:

1. Температура окружающей среды 25±5 °С

2. Атмосферное давление 4,4-12кПа;

3. Относительная влажность 60-70%;

Состав электронного ключа Таблица 1

Наименование элементов	Обозначение на схеме	Режим работы
		Температура С	Коэффициент нагрузки
Резисторы композиционные G22N	R1-R6	30	0,6
Конденсаторы электролитические N750	С1-С2	30	0,7
Светодиоды АЛ 307Б	VD1	30	0,5
Транзисторы ГТ109Е	VT1-VT3	40	0,5
Антенна	A1	30	0,2
Батарея	В1	30	0,2
Печатная плата	-	30	-
Пайки	-	30	-

Председатель ЦМК ОПД и СД

по специальностям 230101 и 140613 Сперанская Ю.В.

Утверждаю

Зам. директора по УМР

________ Кирилова Т.К.
