Утверждаю

Зам. директора по УМР

________ Кирилова Т.К.

Итоговый государственный междисциплинарный экзамен по специальности 230101 Вычислительные машины, системы, комплексы и сети.

2 Этап (решение профессиональной задачи) Билет №1

Спроектировать печатную плату мультивибратора, обладающую достаточной надежностью по исходным данным.

Задание №1: осуществить проектирование печатной платы мультивибратора рис.1

в системе автоматизированного проектирования DipTrace в следующем порядке:

1. Собрать электрическую принципиальную схему.

2. Преобразовать принципиальную схему в плату.

3. Осуществить автоматическую трассировку принципиальной схемы.

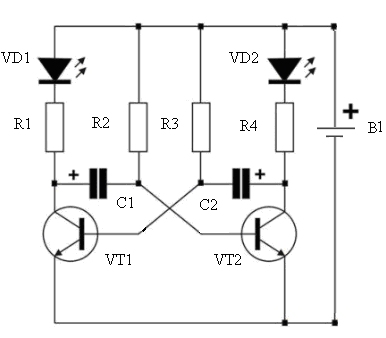

Рис.1 Схема мультивибратора.

Задание №2: произвести расчет надежности печатной платы мультивибратора для стационарной эксплуатации по исходным данным приведенным ниже:

Технические характеристики

1. Напряжение питания, не более 5В ±10%

2. Потребляемая мощность, не более 0,5 Вт;

3. Масса устройства не более, 0,2кг;

4. Среднее время наработки на отказ не менее 100000 ч.

Условия эксплуатации:

1. Температура окружающей среды 25±5 °С

2. Атмосферное давление 65– 80 кПа;

3. Относительная влажность 60-70 %;

Состав мультивибратора Таблица 1

Наименование

элементов

Обозначение на схеме

Режим работы

Температура

С

Коэффициент

нагрузки

Резисторы проволочные Р 470

R1-R4

25

0,6

Конденсаторы керамические 590 H

С1-С2

25

0,7

Светодиоды АЛ 307Б

VD1-VD2

25

0,5

Транзисторы КТ 203А

VT1-VT2

30

0,5

Батарея

В1

25

0,2

Печатная плата

-

25

-

Пайки

-

25

-

Председатель ЦМК ОПД и СД

по специальностям 230101 и 140613 Сперанская Ю.В.

Утверждаю

Зам. директора по УМР

________ Кирилова Т.К.

Итоговый государственный междисциплинарный экзамен по специальности 230101 Вычислительные машины, системы, комплексы и сети.

2 этап (решение профессиональной задачи)

Билет №2

Спроектировать печатную плату электронного ключа, обладающую достаточной надежностью по исходным данным.

Задание №1: осуществить проектирование печатной платы электронного ключа рис.1

в системе автоматизированного проектирования DipTrace в следующем порядке:

1. Собрать электрическую принципиальную схему.

2. Преобразовать принципиальную схему в плату.

3. Осуществить автоматическую трассировку принципиальной схемы.

Рис.1 Схема электронного ключа.

Задание №2: произвести расчет надежности печатной платы электронного ключа для стационарной эксплуатации по исходным данным приведенным ниже:

Технические характеристики

1. Напряжение питания, не более 9В ±10%

2. Потребляемая мощность, не более 0,5 Вт;

3. Масса устройства не более, 0,2кг;

4. Среднее время наработки на отказ не менее 100000 ч.

Условия эксплуатации:

1. Температура окружающей среды 20±5 °С

2. Атмосферное давление 42- 50 кПа;

3. Относительная влажность 90-98%

Состав электронного ключа Таблица 1

Наименование

элементов

Обозначение на схеме

Режим работы

Температура

С

Коэффициент

нагрузки

Резисторы композиционные G22N

R1-R6

25

0,6

Конденсаторы электролитические N750

С1-С2

25

0,7

Светодиоды АЛ 307Б

VD1

25

0,5

Транзисторы ГТ109В

VT1-VT3

30

0,5

Антенна

A1

25

0,2

Батарея

В1

25

0,2

Печатная плата

-

25

-

Пайки

-

25

-

Председатель ЦМК ОПД и СД

по специальностям 230101 и 140613 Сперанская Ю.В.
