6.3. Пенные пылеуловители
Пенные пылеуловители представляют собой аппараты, корпус которых разделен решеткой с равномерно расположенными мелкими отверстиями (рис. 6.11). Запыленный поток поступает под решетку, очищенный удаляется из верхней части корпуса. Вода поступает на решетку сверху. В зависимости от конструкции пылеуловителя вода с поверхности решетки отводится через отверстия в решетке и частично через слив, либо только через отверстия. Диаметр отверстий в решетке 3…8 мм. Живое сечение 0,15…0,25 м2/м2.
Пенные аппараты относятся к низконапорным пылеуловителям, это одно из больших преимуществ данных аппаратов перед другими конструкциями. По способу отвода жидкости с решетки их подразделяют на два основных типа: с переливными решетками и с провальными решетками. Аппараты с переливными решетками не нашли широкого распространения, так как наблюдается зарастание решетки в ходе процесса пылеулавливания. Большее распространение получили аппараты второго типа.

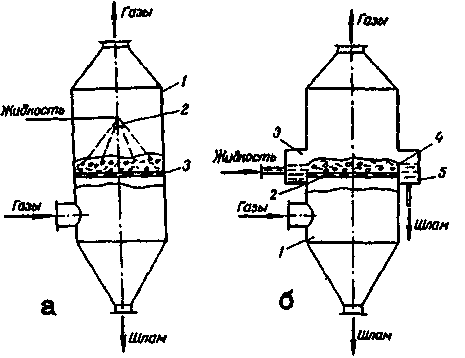

Рис. 6.11. Схемы пенных пылеуловителей:
а - пенный пылеуловитель с провальной тарелкой: 1 - корпус;
2 - оросительное устройство; 3 - тарелка; б - пенный пылеуловитель с
переливной тарелкой: 1 - корпус; 2 -тарелка; 3 - приемная коробка;
4 - порог; 5 - сливная коробка.
Для
очистки газов
чаще всего используются провальные
щелевые и дырчатые тарелки. Диаметр
отверстий дырчатых тарелок принимают
в пределах
3...8 мм, а относительное свободное сечение
(отношение площади отверстий
к площади тарелки)
.
Отверстия разбиты по равностороннему треугольнику. Шаг между отверстиями и, определяют из соотношения:
м, (6.15)
где d0 - диаметр отверстия, м.
Щелевые
тарелки могут выполняться решетчатыми,
трубчатыми или колосниковыми.
Трубчатые и колосниковые конструкции
изготавливают сварными
из трубок, прутков или пластин. Ширину
щели в тарелке b
принимают
4...5 мм, свободное сечение
- (0,2...0,25).
Оптимальная толщина дырчатых и щелевых тарелок 4...6 мм. Удельное орошение для очистки газов от пыли принимают в пределах 0,4...0,6 литров на 1 м3 газов.
Для создания устойчивого пенного слоя на решетке необходимо поддерживать скорость газа в свободном сечении аппарата в пределах 0,8…2,2 м/с, при этом минимальная скорость газов, необходимая для создания устойчивого пенного режима на тарелке, составляет порядка 1 м/с.
В новейших пенных аппаратах с провальными решетками применяют так называемые стабилизаторы пенного слоя, что позволяет повысить скорость газа до 4 м/с.
На
рис. 6.12 приведен общий вид пенного
аппарата со стабилизатором слоя (ПАСС).
В качестве стабилизатора рекомендуется
использовать сотовую решетку высотой
мм с ячейками размером от 3535
до 4545
мм.

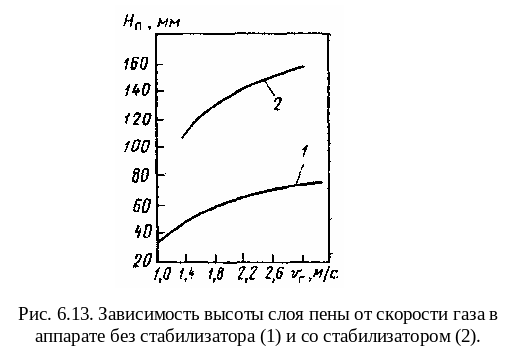

На рис. 6.13 приведены зависимости высоты слоя пены от скорости движения газа в свободном сечении аппарата. Из графиков видно, что стабилизатор позволяет увеличить высоту слоя почти в 2,5 раза во всем диапазоне скоростей.
Решетки
промышленных аппаратов могут быть
дырчатыми с отверстиями величиной
мм
и живым сечением от 14 до 22%, а также
трубчатыми с трубами диаметром 20…32 мм
и промежутками между ними
мм при живом сечении
%. Аппараты с трубчатыми решетками
обозначаются ПАСС-Т, а с дырчатыми -
ПАСС-Д. Разработан нормализованный ряд
аппаратов ПАСС с корпусами круглого
сечения на расход газа V
= 2,5…64 тыс.
м3/ч
(табл. 6.6).
Расчет гидравлического сопротивления пенных аппаратов со стабилизатором слоя может быть проведен по зависимости:
(6.16)
где
- потери напора соответственно сухой
решетки, слоя пены, за счет сил
поверхностного натяжения, корпуса
аппарата.
Величина
(в Па) может быть найдена по формуле:
, (6.17)
где
- скорость газа в отверстиях решетки,
м/с.
Таблица 6.6
